- Page 1 ADInstruments Manual de Usuario Medidor RLC AD6243...
- Page 2 La información de esta publicación reemplaza a toda la anterior que corresponda con el mismo material. Abacanto Digital SA, se reserva el derecho de modificar o cambiar parte o todas las especificaciones y políticas de precios sin previo aviso. ©Copyright Abacanto Digital SA. Manual de usuario AD6243...
-
Page 3: Table Of Contents
AD Instruments _______________________________________________________________________________ Contenido Precauciones de seguridad……………………………………………………………………..…….4 Especificaciones generales……………………………………………………………………………5 Especificaciones técnicas ………………………..………….………………………………………..6 Operación…………………….…..………………………………………………………………………..….7 Mantenimiento……………………………………………………….…………………………………...11 Garantía……………………………………………………………………………………………………….12 ©Copyright Abacanto Digital SA. Manual de usuario AD6243... -
Page 4: Precauciones De Seguridad
No utilizar o almacenar en: Condiciones de humedad elevada, una atmósfera que pueda resultar explosiva, con temperaturas elevadas, en zonas con campos magnéticos muy elevados. Mantener las superficies del producto limpias y secas. ©Copyright Abacanto Digital SA. Manual de usuario AD6243... -
Page 5: Especificaciones Generales

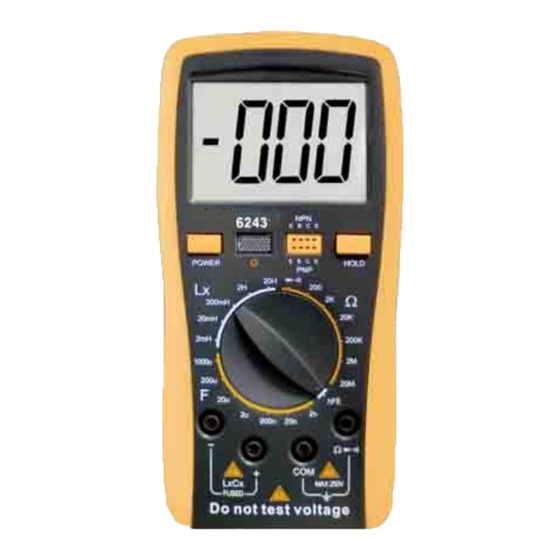

AD Instruments _______________________________________________________________________________ Especificaciones generales El medidor RLC modelo AD6243 dispone de una pantalla con 3 ½ dígitos y se alimenta con una batería de 9V. Permite la medida de inductancias, resistencias, capacidades, diodos, transistores, y pruebas de continuidad. Por su gran sencillez de manejo, resulta adecuado para su uso tanto en el laboratorio como en fabricación o a nivel de reparación o particular en todos aquéllos casos en los... -
Page 6: Especificaciones Técnicas
100pF ±(2.0%+5d) 20uF 10nF Alrededor de 16Hz 200uF ±(5.0%+5d) 100nf 1000uF ±(5.0%+25d) 1uF Alrededor de 8Hz x Resistencia ( Ω ) Rango Precisión Resolución ±(0.8%+5d) ±(0.8%+3d) 200k 20 M 10 k ±(1.0%+15d) ©Copyright Abacanto Digital SA. Manual de usuario AD6243... -
Page 7: Operación
Si en la pantalla se muestra “1” quiere decir que debemos aumentar el rango, mientras que si en la pantalla aparecen u o más ceros a la izquierda, deberemos disminuir el rango y así ©Copyright Abacanto Digital SA. Manual de usuario AD6243... - Page 8 Como una primera aproximación, lea el valor que proporcionan con las puntas en abierto, y reste este valor de la medida obtenida con el condensador. condensadores, especialmente electrolíticos, tienen frecuentemente una gran tolerancia. Por lo tanto no se sorprenda si el ©Copyright Abacanto Digital SA. Manual de usuario AD6243...
- Page 9 3. Inserte la punta de prueba negra en el terminal de entrada “COM”, y la roja en el terminal de entrada “Ω “. 4. Conecte ambas puntas al diodo a comprobar, con la punta roja en el ánodo y la ©Copyright Abacanto Digital SA. Manual de usuario AD6243...
- Page 10 60±20Ω. Retención de datos en pantalla Pulse la tecla HOLD y el valor mostrado en pantalla permanecerá en la misma hasta que vuelva a pulsar de nuevo la tecla. ©Copyright Abacanto Digital SA. Manual de usuario AD6243...
-
Page 11: Mantenimiento
6. Vuelva a colocar la tapa y fíjela con el tornillo Almacenamiento Debe mantener la unidad en un lugar seco y ventilado después de su uso. Quite la batería si no va a usar la unidad durante un período largo de tiempo. ©Copyright Abacanto Digital SA. Manual de usuario AD6243... -
Page 12: Garantía
©Copyright Abacanto Digital SA. Manual de usuario AD6243... - Page 13 1-5 Over range indication: the MSD displays 1 . 1-6 Low battery indication: appears. 1-7 Operation environment: 0 40 R.H.<80% . 1-8 Power 9V 1 NEDA1604/6F22 or equivalent model . 1-9 Size:189 97 35mm ©Copyright Abacanto Digital SA. Manual de usuario AD6243...
- Page 14 1H=10 mH=10 uH 2-2.CAPACITANCE(C) RANGE ACCURACY RESOLUTION MEASURE FREQUENCY (1.0%+5d) About 200Hz 20nF 10pF 200nF 100pF (2.0%+5d) 20uF 10nF About 16Hz 200uF (5.0%+5d) 100nf 1000uF (5.0%+25d) About 8Hz 2-3.RESISTANCE RESOLUTIO RANGE ACCURACY (0.8%+5d) (0.8%+3d) ©Copyright Abacanto Digital SA. Manual de usuario AD6243...
- Page 15 5-4.CAPACITANCE(C) MEASURING PROCEDURE (1) Set POWER switch to “ON” position. (2) Select the range switch for the maximum expected capacitance. (3) Fully discharge any capacitors. ©Copyright Abacanto Digital SA. Manual de usuario AD6243...
- Page 16 4. Connect pencils to two points of the circuit to be tested, if buzzer sounds, then the resistance between the two points is lower than (60±20) . 5-8 DATA HOLD Press HOLD, the peak value of current data will be keep displaying on LCD; press it again to cancel this ©Copyright Abacanto Digital SA. Manual de usuario AD6243...
- Page 17 „ We hereby will not be responsible for the accident and damage caused by improper operation. „ The function stated for this User Manual cannot be the reason of special usage. MB-6243+-01 ©Copyright Abacanto Digital SA. Manual de usuario AD6243...
