hager TN003S User Instructions

TN003S
GB
Product scope
TN003S unit comprises an RJ45 connector
and a modular support to be clipped into a
communication box.
Technical specifications
- Product complies with Standard: EN 60603-7-5.
- Conformity
- Self-stripping contacts (no tool required).
- Standard Colour Code: EIA/TIA 568 A & B.
- Connector RJ45, Category 6 UTP.

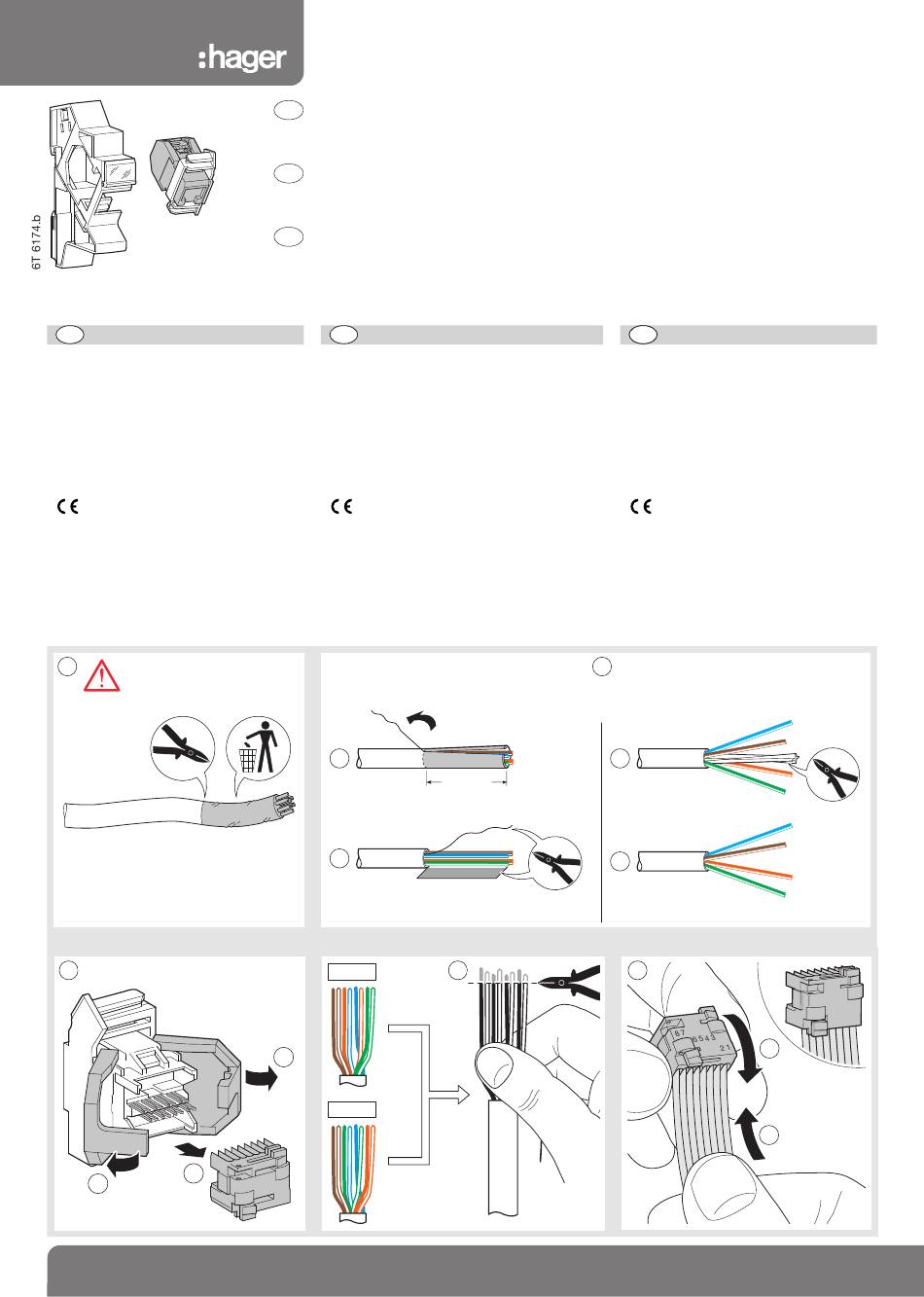

Installation - Montage - Montage
1
3
B
A
1
4 RJ45 connectors
GB
cat. 6 UTP + modular
supports
4 Steckverbinder RJ45
DE
cat. 6 UTP + Träger für
Verteilereinbau
4 RJ45 kontaktdon
SE
cat. 6 UTP + modulära
hållare
DE
Produktbeschreibung
Das Anschlussmodul TN003S besteht aus einem
RJ45-Anschluss und einem Modulhalter, der mit-
tels Clip im Datenübertragungsschrank montiert
wird.
Technische Spezifikationen
- Entspricht der Norm: EN 60603-7-5.
- Konformität
- Selbstschneidende Kontakte (kein Werkzeug
erforderlich).
- Norm-Farbencode: EIA/TIA 568 A & B.
- Steckverbinder RJ45, Kategorie 6 UTP.
Cable Category 6 UTP
Kabel Kategorie 6 UTP
Kabel av kategori 6 UTP
A
B
T568A
A
T568B
8 7 6 5 4 3
2 1
2
C
> 60 mm
D
4
User instructions
Bedienungsanleitung
Bruksanvisning
S SE
Presentation av produkten
TN003S består av ett RJ45 kontaktdon och en
modulär hållare, för DIN-skena,
i en mediacentral.
Tekniska data
- Uppfyller norm: EN 60603-7-5.
- Märkt
- Kontakterna är självavskalande (utan verktyg).
- Standardiserad färgkod: EIA/TIA 568 A & B.
- RJ45 Kontaktdon, Kategori 6 UTP.
5
B
A
8 7
6 5 4 3
2 1
6T 6174.b
