Summary of Contents for Uniteck UNICHARGE 1,5.12

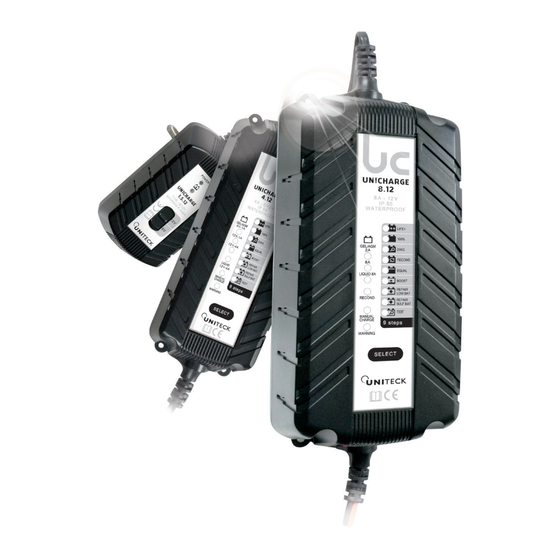

- Page 1 NICHARGE UNICHARGE 1,5.12 / 4.12 / 8.12 Unisolar 20.24 W Chargeur de batterie Battery charger Cargador de batería 15/12/2020 www.uniteck.fr CO00117...
- Page 2 UNICHARGE 1,5.12 Unicharge 1,5.12 a été conçu pour la recharge de batteries 6V (3 éléments de 2V) et 12V (6 éléments de 2V) de 8Ah à 40Ah. Grâce à ses 4 étapes de charge, il est idéal pour la recharge des batteries de moto, de scooter, d’alarme etc.
- Page 3 Mode LIQUID 12V-4A : CHARGE) Pour batteries 12V au plomb ouvertes de 20 à 80Ah (maintien de charge jusqu'à 120Ah) Mode MANUAL CHARGE Charge manuelle (cf. partie Mode MANUAL CHARGE avant utilisation) Erreur détectée (voir partie « Anomalies, causes, remèdes ») www.uniteck.fr 3/34...
- Page 4 Mode RECOND : ÉTAPES DE Pour reconditionner les batteries CHARGE) (cf. partie Mode RECOND avant utilisation) Mode MANUAL CHARGE : Charge manuelle (cf. partie Mode MANUAL CHARGE avant utilisation) Erreur détectée (voir partie « Anomalies, causes, remèdes ») www.uniteck.fr 4/34...
- Page 5 Modèle 4.12 et 8.12 : pour valider votre sélection, attendre 5 secondes. Le mode sélectionné va alors s’initier. Une fois la charge terminée, la LED « Charge » s’allume en vert. Si la LED « Charge » est éteinte, vérifiez vos branchements. En cas de débranchement, suivez l'ordre inverse. www.uniteck.fr 5/34...
- Page 6 ÉTAPES DE CHARGE UNICHARGE 1,5.12 TEST Analyse l’état de charge de la batterie. Charge rapide à puissance maximum (batterie chargée à BOOST CHARGE 75-80%). Égalise la charge sur tous les éléments de la batterie EQUALISATION (batterie chargée à 100%). 100% Maintient la charge à...
- Page 7 Pour une utilisation en toute sécurité, Unicharge dispose de plusieurs protections intégrées qui préservent le chargeur et la batterie : Protection inversion de polarité, Protection contre les courts-circuits, Protection thermique (sauf Unicharge 1,5.12) - Protection contre les étincelles www.uniteck.fr 7/34...
-
Page 8: Anomalies, Causes, Solutions
ANOMALIES, CAUSES, SOLUTIONS UNICHARGE 1,5.12 Message d'erreur Causes Solution Phénomène normal. Le La batterie est chargée. Le chargeur reprendra sa charge mode « floating » est activé. lorsque la tension baissera. Le courant est < à 30mA, le Le voyant redeviendra donc La LED Power est allumée mais la... - Page 9 RECOND (cf. partie RECOND, Unicharge 8.12 uniquement). La charge s’est arrêtée à l’étape Vérifiez l’état de santé de votre La batterie ne tient pas la CHARGE DIAG et le voyant WARNING batterie. Remplacez-la si charge. s’allume. nécessaire. www.uniteck.fr 9/34...
-
Page 10: Avertissements Et Conseils
Totalement protégé contre les d’instruction avant utilisation. poussières et contre les forts jets d'eau de toutes directions. Produit faisant l'objet d'une Appareil à double isolation : ne pas collecte sélective- Ne pas jeter relier à la terre. dans une poubelle domestique. www.uniteck.fr 10/34... -
Page 11: Spécifications Techniques
202,6 x 92,5 x 59,1 Poids 250g 530g 738g Température de fonctionnement -10°C > +50°C -10°C > +50°C -10°C > +50°C Température de stockage -20°C > +70°C -20°C > +70°C -20°C > +70°C Indice de Protection IP65 IP65 IP65 www.uniteck.fr 11/34... -
Page 12: Déclaration De Conformité
DÉCLARATION DE CONFORMITÉ La société UNITECK atteste que les chargeurs de batteries décrits dans ce manuel : UNICHARGE 1,5.12 / 4.12 /8.12 sont fabriqués conformément aux exigences des directives européennes suivantes : - Directive Basse Tension : 2006/95/CE du 12/12/06 (amendée par 93/68/EEC) - Directive CEM : 2004/108/CE du 15/12/2004- 03/05/1989 (amendée par 92/31/EEC, 93/68/EEC,... - Page 13 Dear customer, thank you for purchasing one of our Uniteck products. Please read all the instructions carefully and thoroughly before using the product. UNICHARGE 1,5.12 / 4.12 / 8.12 Unicharge is a professional battery charger, ideal to fully and perfectly recharge all lead-acid batteries...
- Page 14 (See CHARGING STEPS) LIQUID mode 12V-4A: For 12V lead-acid batteries open from 20 to 80Ah (maintenance charge up to 120Ah) MANUAL CHARGE mode Manual load (see MANUAL CHARGE mode before using) Error detected (cf. TROUBLESHOOTING p.19) www.uniteck.fr 14/34...
- Page 15 250Ah) Orange LED: battery charging (See section CHARGING RECOND mode: STEPS) To recondition batteries (See section RECOND mode before using) MANUAL CHARGE mode: Manual load (see section MANUAL CHARGE mode before using) Error detected (See TROUBLESHOOTING p.19) www.uniteck.fr 15/34...
-
Page 16: Installation
Model 4.12 and 8.12: to validate your selection, wait 5 seconds. The selected mode will then be initiated. When charging is completed, the "Charge" LED lights green. If the "Charge" LED is off, check your connections. To disconnect, follow the reverse order. www.uniteck.fr 16/34... -
Page 17: Charging Steps
CHARGING STEPS UNICHARGE 1,5.12 TEST Analyzes the state of charge of the battery. Fast charging at maximum power (battery charged at 75- BOOST CHARGE 80%). Equalizes the charge on all the elements of the battery EQUALISATION (battery charged at 100%). - Page 18 Before starting the mode, be sure to disconnect your battery from any electrical circuit including vehicles. INTEGRATED PROTECTIONS For safe operation, Unicharge has several built-in protections that preserve the charger and the battery: - Reverse polarity protection, - Short-circuit protection, - Thermal protection (except Unicharge 1.5.12) - Protection against sparks. www.uniteck.fr 18/34...
-
Page 19: Troubleshooting
TROUBLESHOOTING UNICHARGE 1,5.12 Error message Causes Solution Normal situation. The charger The battery is charged. will go back to its charge The “floating” mode is when the voltage drops. The activated. The current is < The POWER light is ON but the charge... - Page 20 WARNING indicator lights up. RECOND mode (see RECOND, charge. Unicharge 8.12 only). Charging stopped in the CHARGE Battery does not hold Check your battery. Replace if it DIAG step and the WARNING charge. is necessary. indicator lights up. www.uniteck.fr 20/34...
-
Page 21: Warnings And Advice
Warning! Read instruction IP65 Totally protected against dust and manual before use. strong water jets from all directions. Product being collected Double insulated device: do not connect separately - Do not throw in to ground. a household garbage. www.uniteck.fr 21/34... -
Page 22: Technical Specifications
176,6 x 72,4 x 48,9 202,6 x 92,5 x 59,1 Weight 250g 530g 738g Operating temperature -10C > +50°C -10C > +50°C -10C > +50°C Storage temperature -20°C > +70°C -20°C > +70°C -20°C > +70°C Storage temperature IP65 IP65 IP65 www.uniteck.fr 22/34... -
Page 23: Compliance Statement
COMPLIANCE STATEMENT UNITECK testifies that the battery chargers described in this manual: UNICHARGE 1.5.12 / 4.12 /8.12 are manufactured in compliance with the following European directives: - Low Voltage Directive: 2006/95 / EC of 12/12/06 (amended by 93/68 / EEC) - EMC Directive 2004/108 / EC of 15/12 / 2004- 03/05/1989 (amended by 92/31 / EEC, 93/68 / EEC, 91/263 / EEC, 93/97 / EEC). -
Page 24: Panel De Control
- y AGM (sin mantenimiento) UNICHARGE 1,5.12 Unicharge 1,5.12 ha sido concebido para la recarga de baterías 6V (3 elementos de 2V) de 8Ah hasta 40Ah. Gracias a sus 4 etapas de carga, es ideal para la recarga de baterías de moto, alarmas…... - Page 25 Modo LIQUIDO 12V-4A : Para baterías 12V al plomo abiertas de 20 hasta 80Ah (mantenimiento de carga hasta 120Ah) Modo MANUAL CHARGE Carga manual (ver parte modo MANUAL CHARGE antés utilizacion) Error detectado (ver parte «anomalías, Causas, remedios ») www.uniteck.fr 25/34...
- Page 26 (cf. parte ETAPAS DE Modo RECOND: CARGA) Para reciclar las baterías (cf. parte modo RECOND antes utilizacion) Modo MANUAL CHARGE: Carga manual (ver parte Modo MANUAL CHARGE antes utilización) Error detectado (ver parte «anomalías, Causas, remedios ») www.uniteck.fr 26/34...
- Page 27 Conecte la pinza roja con el borne positivo de su batería (identificada + o P). Conecte la pinza negra con el borne negativo de su batería (identificada - o N). Unicharge 1,5.12 Seleccione el modo: 6V o 12V (ver. parte de control) ...
- Page 28 ETAPAS DE CARGA UNICHARGE 1,5.12 TEST Analiza el estado de carga de la batería. Carga rápida a potencia máxima (batería cargada al 75- BOOST CHARGE 80%). Iguala la carga de todos los elementos de la batería EQUALISATION (batería cargada al 100%).
- Page 29 PROTECCIONES INTEGRADAS Para un uso en toda seguridad, Unicharge dispone de muchas protecciones integradas que protegen el cargador y la batería: Protección inversión polaridad, Protección corto-circuitos, Protección térmica (excepto Unicharge 1,5.12) - Protección contra las chispas. www.uniteck.fr 29/34...
- Page 30 ANOMALÍAS, CAUSAS, REMEDIOS UNICHARGE 1,5.12 Mensaje de error Causas Soluciones Fenómeno normal. El La batería está cargada. El cargador volverá a cargar modo “floating” está activado. cuando la tensión de la La corriente es < a 30mA, por batería baje. Así, la luz se eso la luz no se enciende.
- Page 31 RECOND (ver parte RECOND, Unicharge 8.12 sólo). La carga se detiene en la etapa Verifique el estado de salud de La batería no mantiene la CHARGE DIAG) y la luz WARNING se su batería. Reemplácela si es carga. enciende. necesario. www.uniteck.fr 31/34...
- Page 32 Totalmente protegido contra el polvo y las instrucciones contra los fuertes chorros de agua de toda dirección. Este producto es objeto de una Aparato con aislamiento doble: nunca recogida selectiva. No tirar a la conectar con tierra basura domestica www.uniteck.fr 32/34...
-
Page 33: Especificaciones Tecnicas
202,6 x 92,5 x 59,1 Peso 250g 530g 738g Temperatura de funcionamiento 0°C > +40°C 0°C > +40°C 0°C > +40°C Temperatura de almacenamiento 0°C > +40°C 0°C > +40°C 0°C > +40°C Tipo de protección IP65 IP65 IP65 www.uniteck.fr 33/34... -
Page 34: Declaración De Conformidad
DECLARACIÓN DE CONFORMIDAD La empresa UNITECK atesta que los cargadores descritos en estas instrucciones de uso: UNICHARGE 1,5.12 / 4.12 /8.12 están fabricados en conformidad con las directivas europeas siguientes: - Directiva Baja Tensión: 2006/95/CE del 12/12/06 (enmendado por 93/68/EEC) - Directiva CEM: 2004/108/CE del 15/12/2004- 03/05/1989 (enmendado por 92/31/EEC, 93/68/EEC, 91/263/EEC, 93/97/EEC).
