Insta360 FarSight User And Safety Manuallines

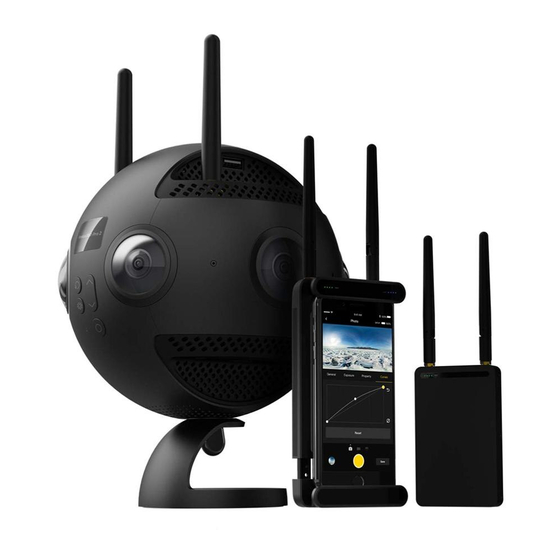

Insta360 FarSight
无线图传使用指南及安全指引
App 下载
1 扫描下方二维码或访问 http://insta360.com/download/ 下载接收端控制 app 。
1. 配件清单
1 2 3 4
6 7 8
配件 数量
1 电源适配器
2
2 USB 转 DC 数据线
2
线长 155mm * 1
3 Micro USB 转 Micro USB 数据线
线长 285mm * 1
线长 155mm * 1
4 Micro USB 转 USB-Type C 数据线
线长 285mm * 1
线长 155mm * 1
5 Micro USB 转 Lightning 数据线
线长 285mm * 1
6 图传夹子 1
7 天线 4
8 网线 1
9 使用指南及安全指引 1
2. 功能介绍
产品特性 参数
工作频率
5.18 GHz
图像传输距离 地面 - 空中：2-3Km
( 无干扰、无遮挡情况 ) 地面 - 地面：300m
图像实时传输分辨率
1080p
最大传输速率 300Mbps 双向通讯
系统支持 Mac / Windows / iOS / Android 等
工作温度
。 。
-10 C ~ 40 C
内置电池
1 1 .4V , 1 000mAh
电源适配器
5V/3A
3. 无线图传发射端
网线接口
5
天线接口
DC 接口
9
4. 无线图传接收端
电源键
DC 接口
天线接口
电量显示
Micro USB 接口
5. 使用说明
1 接收端设备为手机 / 平板时：
• 将天线分别安装至图传发射端和接收端。
• 打开相机和图传发射端，开机后图传需要 15S 左右的启动时间，方可实现图
像传输。
• 用网线连接相机和发射端。
• 查看相机显示屏上的 IP 地址是否为 192.168.100.X 。若不是，拔掉发射端网
电源键
线后重新连接，直到相机获取的 IP 地址为 192.168.100.X 为止。
天线接口 • 打开接收端，将手机 / 平板通过配套的数据线与接收端连接。40s 左右，在
手机 / 平板设置页会出现【以太网】选项，点击进入以太网设置界面，设置【配置
IP】为自动，确认 IP 地址是否为 192.168.100.X 。若不是，拔掉手机 / 平板端数据
线后重新连接，直到显示的 IP 地址为 192.168.100.X 为止。
• 打开手机 / 平板端 app ，选择连接方式 1，将 IP 地址设置为相机上显示的 IP
地址，点击【连接】即可使用。
1/4 螺母转接口
2 接收端设备为电脑时：
• 关闭相机 WiFi ，将电脑通过配套的网线与接收端连接。40s 左右，在电脑网
络设置界面选择【以太网状态】，确认获取的 IP 地址为 192.168.100.1 。若不是，
重新连接，直到获取的 IP 地址为 192.168.100.X 为止。
• 打开 PC 客户端，输入相机显示屏上的 IP 地址，点击【连接】即可使用。
6. 安全
1 免责声明：
感谢您购买深圳岚锋创视网络科技有限公司（以下简称"Insta360"）无线图传
产品。请确保在符合当地法律法规的条件下使用该设备。在使用之前，请仔细阅读本
声明。一旦使用，即被视为对本声明全部内容的认可和接受。请严格按照说明书中的
网线接口
安装步骤操作和使用产品。对于因用户不当使用、安装、改装等原因造成的任何结果
或损失，我司将不承担任何法律责任。
2 使用注意：
本产品属于无线图像传输设备，请仔细阅读注意事项，避免因操作或使用不当
对终端设备以及人身安全造成伤害。
• 请确保所有连接线紧固可靠，接口正确。
• 请确保周围环境无同频率大功率无线发射设备干扰，否则可能会导致接收机
无法正常接收图像。
• 当出现地面端接收端信号不好的情况下，可通过改变接收端天线倾角方向尝
无线信号指示灯
试改善。
• 配套使用的网线、数据线、设备等部件，尽量选用具有较好电磁屏蔽性能的
产品。
3 安装注意：
• 发射端在开机前安装好天线，否则会影响信号质量。
• 请确保发射端、接收端供电电压处于规定电压范围内，否则会造成电路损坏。
• 尽量使发射端天线垂直朝上并且无障碍物遮挡， 避免因阻挡而缩短通信距离。
• 发射端天线应尽量远离大块金属零件，避免遮挡信号。
• 务必使用包装内原装天线，以确保频段、阻抗等参数匹配。
• 安装时注意使各电子设备之间保持合适的距离，从而将设备间电磁干扰降低
到最小。
