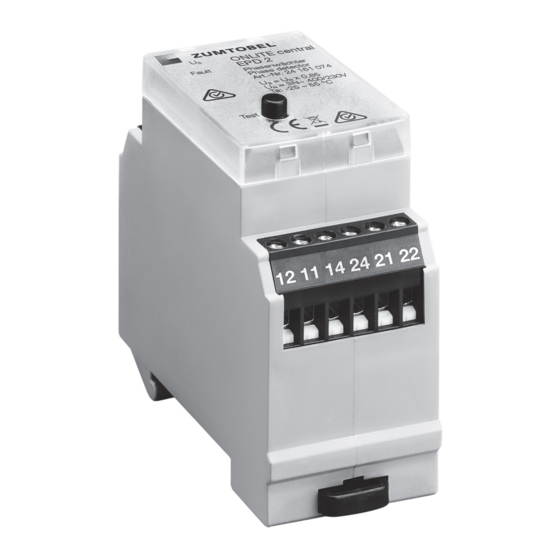

ONLITE central EPD 2
Art.-Nr: 24 161 074
1. Beschreibung
Unterspannungsüberwachung in Drei-Phasen-Netzen (jede Phase
gegen Nullleiter) mit fest eingestelltem Schwellwert, fest eingestellter
Hysterese und integrierter Testtaste.
Das Gerät kann auch zur Überwachung einer einzelnen Phase
verwendet werden. Hierbei müssen alle Eingänge L1, L2, L3 mit
der zu überwachenden Phase verbunden werden, da die fehlende
Spannung sonst funktionsgemäß angezeigt werden würde.
Liegt eine durch den Verbraucher bedingte Rückspannung vor,
die größer als der eingestellte Schwellwert ist, erfolgt keine
Fehlermeldung. Beim Drücken der integrierten Testtaste fällt das
Ausgangsrelais ab.
Das Ausgangsrelais R zieht an (rote LED leuchtet nicht), wenn die
gemessene Spannung aller angeschlossenen Phasen den fest ein-
gestellten Wert inklusive der Hysterese überschreitet. Sinkt die
Spannung einer der angeschlossenen Phasen unter den fest ein -
gestellten Wert, fällt das Ausgangsrelais wieder ab (rote LED leuchtet).
2. Wichtige Hinweise
Konformitätserklärung
Das Gerät wurde nach den geltenden Normen geprüft. Die Kon-
formität wurde nachgewiesen. Die Konformitätserklärung ist auf der
Zumtobel Homepage abrufbar.
Hinweise zur Gerätebeschreibung
Die Beschreibung enthält Hinweise zum Einsatz und zur Montage
des Geräts. Sollten Fragen auftreten, die nicht mit Hilfe dieser
Anleitung geklärt werden können, sind weitere Informationen beim
Lieferanten einzuholen. Bei der Installation und Montage des Geräts
sind die nationalen Vorschriften in Eigenverantwortung des Anlagen-
bauers oder des Betreibers einzuhalten.
Sicherheitshinweise
Für die Montage und den Einsatz des Geräts sind die jeweils
gültigen Arbeitsschutz-, Unfallverhütungs- und örtlichen Vorschriften
einzuhalten. Facharbeiter oder Installateure werden darauf hinge-
wiesen, dass sie sich vor der Installation oder Wartung der Geräte
vorschriftsmäßig entladen müssen. Jede Person, die das Gerät ein-
setzt, muss die Beschreibungen dieser Anleitung gelesen und
verstanden haben.
Zumtobel Lighting GmbH | Schweizer Strasse 30 | A-6851 Dornbirn
T + 43 (0) 55 72 390-0 | F +43 (0) 55 72-22826
info@zumtobel.info | zumtobel.com
Fortsetzung Wichtige Hinweise
Warnung vor gefährlicher elektrischer Spannung Gefahr
bedeutet, dass bei Nichtbeachtung Lebensgefahr besteht,
schwere Körperverletzungen oder erhebliche Sachschäden
auftreten können.
Qualifiziertes Fachpersonal
Qualifiziertes Fachpersonal im Sinne dieser Anleitung sind Personen,
die mit den beschriebenen Geräten vertraut sind und über eine ihrer
Tätigkeit entsprechenden Qualifikation verfügen.
Hierzu gehören zum Beispiel:
• Berechtigung zum Anschluss des Geräts gemäß den lokalen
Bestimmungen und den örtlichen EVU-Vorschriften sowie
Berechtigung zum Ein-, Aus- und Freischalten des Geräts unter
Berücksichtigung der innerbetrieblichen Vorschriften;
• Kenntnis der Unfallverhütungsvorschriften;
• Kenntnisse über den Einsatz und Gebrauch des Geräts innerhalb
des Anlagensystems usw.
3. Technische Daten
Eingangsseite
Versorgungsspannung 3N 400/230 V, 50 Hz
Toleranz -30 % bis +10 %
Nennfrequenz 50 Hz
Nennverbrauch 16 VA (1,7 W)
Wiederbereitschaftszeit <300 ms
Abfallspannung <85 % der Versorgungsspannung
Auslöseverzögerung fest, ca. 100 ms
Messkreis
Messeingang Klemmen N-L1-L2-L3 =
Versorgungsspannung
Überlastbarkeit 3N~ 459/265 V
Schaltschwelle fest, 195 V AC (U x 0,85)
N
Hysterese fest, ca. 5 %
Genauigkeit
Grundgenauigkeit ±4 % (vom Skalenendwert)
Wiederholgenauigkeit ±1 %
Temperatureinfluss 0,1 % / °C
Ausgangsseite
Ausgangskontakt 2 potentialfreie Wechsler
Kontaktwerkstoff Ag/Ni 90/10
Schaltleistung, Gerät
angereiht,
Abstand <5 mm 750 VA (3 A/250 V AC)
nicht angereiht,
Abstand >5 mm 1250 VA (5 A/250 V AC)
Absicherung 5 A
Mechanische Lebensdauer 20 x 10 6 Schaltspiele
Elektrische Lebensdauer 2 x 10 Schaltspiele bei 1000 VA
5
ohmscher Last
Schalthäufigkeit max. 60/min. bei 100 VA ohmscher
Last max. 6/min. bei 1000 VA
ohmscher Last (entspricht IEC 947-5-1)
Isolation nach IEC 60664-1
Isolationsnennspannung 250 V AC
Bemessungsstossspannung 4 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Gehäuse
Abmessungen B x H x T 35 x 71 x 65 mm
Gewicht 30 g
Einbaulage beliebig
Montage Tragschiene TH35 nach IEC 60715
Anreihbar ohne Abstand
Material
Gehäuse Polyamid 6.6 V0
Klemmen Polyamid 6.6 V0
Blende Polycarbonat
Schutzart (IEC 60529)
Gehäuse IP40
Klemmen IP20
Anschlussklemmen
Geräteanschluss
Ein-/Ausgänge max. 4 mm² eindrähtig
max. 2,5 mm² feinstdrähtig
Aderndurchmesser 0,3 mm bis max. 2,7 mm
Temperaturbereich
Umgebungstemperatur -25 °C ... +55 °C
Lagertemperaturbereich -25 °C ... +70 °C
Anzeigen
Grüne LED ON Versorgungsspannung liegt an
Rote LED ON Ausgangsrelais rückgefallen
Rote LED OFF Ausgangsrelais angezogen
4. Prinzipbild
5. Anschlussbild
L1 – L2 – L3
Phasenanschlüsse
N
Nullleieranschluss
11 – 12 – 14
21 – 22 – 24
Ausgangskontakte
(2 Wechsler)
6. Funktionsdiagramm
7. Anzeige- und Bedienelement
1 grüne LED
Betriebsspannungsanzeige
2 rote LED
Zustandsanzeige des
Ausgangsrelais
3 Test-Taster
zur Überprüfung der Funktion
der an das Gerät angeschlos-
senen Sicherheitskette. Hält
man den Taster gedrückt, fällt
das Ausgangsrelais zurück
und simuliert einen Fehler.
8. Montage
Anlage spannungsfrei schalten
Gerät auf Tragschiene (TH35 nach IEC 60715, Einbau in Elektro-
verteiler / Schalttafel) setzen
Installation
Die Elektroinstallation und der Geräteanschluss dürfen
nur durch qualifiziertes Fachpersonal unter Beachtung
der lokalen Bestimmungen und örtlicher Vorschriften
vor genommen werden.
Ader 7 mm abisolieren, gegebenenfalls mit Aderendhülse versehen,
in Klemmkörper einführen und mit Schraubendreher fixieren.
Mat.-Nr: 00 108 541 MONTANL ONLITE central EPD 2
