Avdel Genesis G2LB Instruction Manual

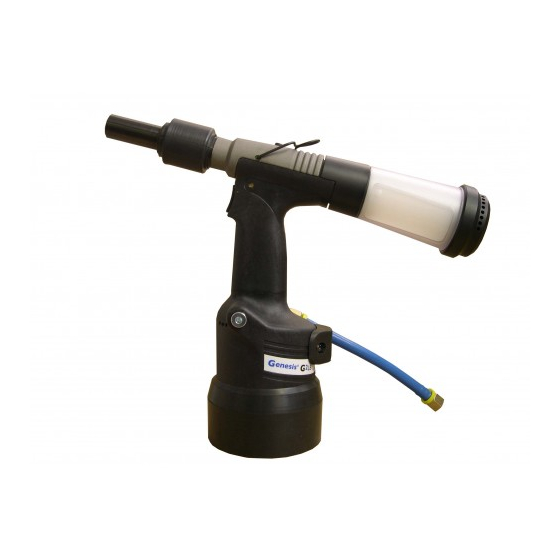

Hydro-pneumatic power tool
Hide thumbs Also See for Genesis G2LB:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
M a n u a l d e I n s t r u c c i o n e s
Tr a d u c c i ó n d e l m a n u a l o r i g i n a l
®
Genesis
G2LB
F e r r a m e n t a M e c â n i c a H i d ro - P n e u m á t i c a

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Genesis G2LB and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Avdel Genesis G2LB

Summary of Contents for Avdel Genesis G2LB

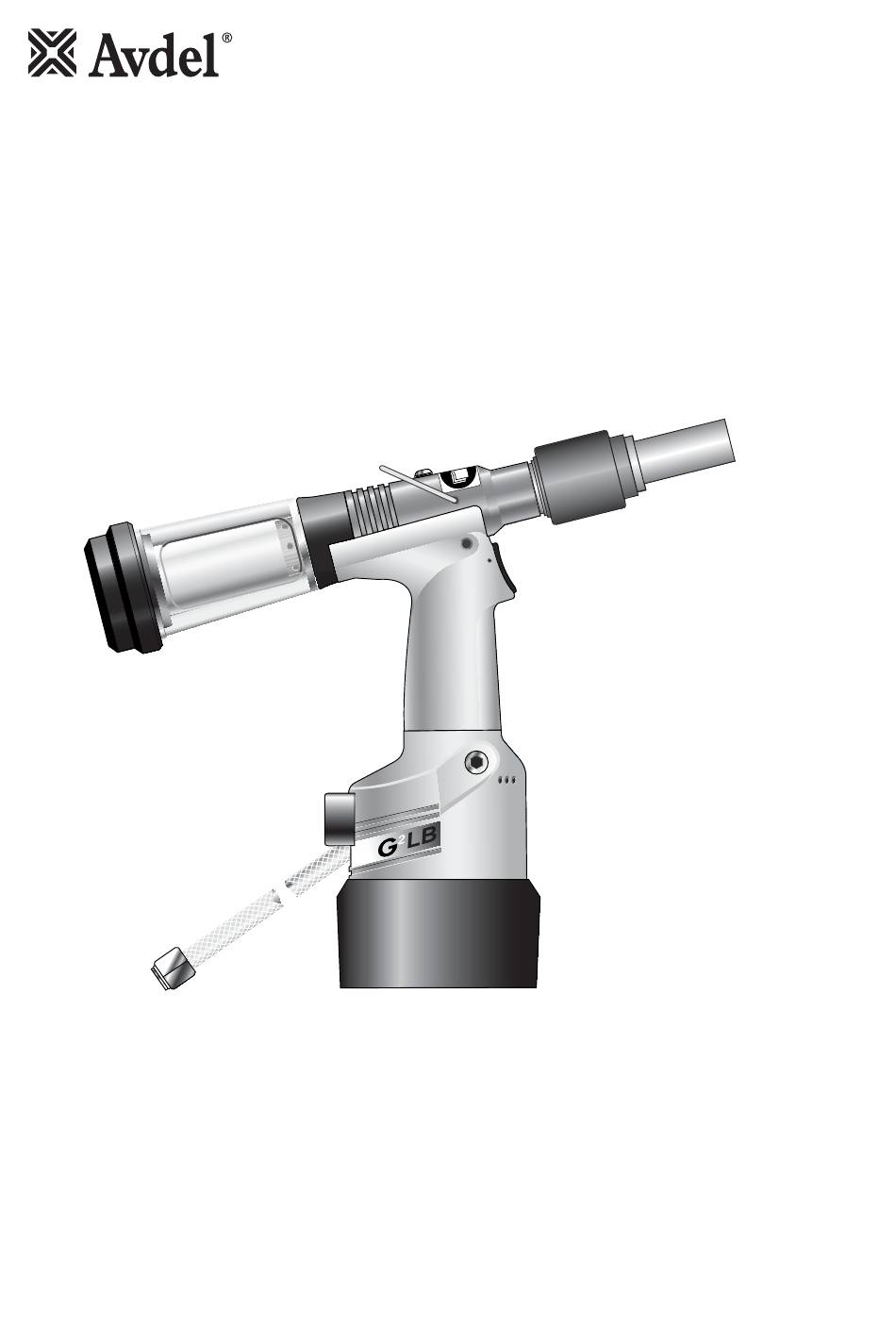

  • Page 1 M a n u a l d e I n s t r u c c i o n e s Tr a d u c c i ó n d e l m a n u a l o r i g i n a l ®...

  • Page 3: Table Of Contents

    En caso de fallo o defecto, queda a la elección de Avdel el llevar a cabo la reparación o la sustitución de los componentes defectuosos. La política de Avdel es la de desarrollo y mejora continua del producto, reservándose el derecho de cambiar las especificaciones de cualquier producto sin previo aviso.

  • Page 4: Normas De Seguridad

    La máquina debe funcionar, en todo momento, de acuerdo con la legislación vigente en Seguridad y Salud. Cualquier pregunta referente a la utilización correcta de la máquina y a la seguridad del operario, deberá estar dirigida a Avdel UK Limited.

  • Page 5: Especificaciones

    E s p e c i f i c a c i o n e s E s p e c i f i c a c i o n e s d e l a m á q u i n a Presión de aire Mínimo - Máximo 5-7 bar...

  • Page 6: Uso Previsto

    U s o p re v i s t o ® ® ® La G2LB es una máquina hidro-neumática diseñada para colocar remaches de retenida Avdel Avdelok y Maxlok a alta velocidad, lo que la hace ideal tanto para el montaje por lotes o de líneas continuas, en una amplia gama de aplicaciones en todas las industrias.

  • Page 7: Puesta En Servicio

    P u e s t a e n s e r v i c i o S u m i n i s t ro d e a i r e Todas las máquinas son accionadas con aire comprimido a una presión óptima de 5,5 bar. Recomendamos el uso de reguladores de presión y de sistemas automáticos de engrase/filtrado en el suministro de aire principal.

  • Page 8: Boquillas

    B o q u i l l a s ® ® B o q u i l l a s A v d e l o k y M a x l o k R E M A C H E BOQUILLA v e r BOQUILLA...
  • Page 9 B o q u i l l a s ® I n s t r u c c i o n e s d e m o n t a j e A v d e l o k I M P O R T A N T E El suministro de aire debe estar desconectado al poner o quitar las boquillas •...
  • Page 10 B o q u i l l a s ® I n s t r u c c i o n e s d e m o n t a j e M a x l o k I M P O R T A N T E El suministro de aire debe estar desconectado al poner o quitar las boquillas •...

  • Page 11: Accesorios

    A c c e s o r i o s D e f l e c t o r d e v á s t a g o s El deflector de vástagos es una alternativa muy simple al colector de vástagos estándar, y permite el acceso a zonas DEFLECTOR DE restringidas.

  • Page 12: Mantenimiento De La Máquina

    M a n t e n i m i e n t o d e l a m á q u i n a I M P O R T A N T E Léanse las instrucciones de seguridad de la página 4. El empresario es responsable de asegurarse de que las instrucciones del mantenimiento de la máquina se den al personal apropiado.

  • Page 13: Datos De Seguridad De La Grasa Molykote

    M a n t e n i m i e n t o d e l a m á q u i n a E s p a ñ o l ® D a t o s d e s e g u r i d a d d e l a g r a s a M o l y K o t e 5 5 m Primeros auxilios PIEL:...

  • Page 14: Anualmente

    111 para uniones estancas hidráulicas. ® Para facilitar un mantenimiento totalmente correcto, Avdel ofrece un kit completo para el mantenimiento. K I T DE M AN TE N I M I E N TO : 7 12 1 0 - 99 9 9 0 La indicación correspondiente a las llaves fijas se da en pulgadas y entre caras planas, a menos que se dé...

  • Page 15: Montaje Del Émbolo Neumático

    M a n t e n i m i e n t o d e l a m á q u i n a E s p a ñ o l M o n t a j e d e c a b e z a l Completar el montaje en orden inverso al seguido para el desmontaje, atendiendo a los siguientes puntos: •...

  • Page 16: Montaje General De La Máquina Base

    M o n t a j e g e n e r a l d e l a m á q u i n a b a s e 7 1 2 5 5 - 0 2 0 0 0...
  • Page 17 Lista de componentes para la 71255-02000...

  • Page 18: Cebado

    C e b a d o El cebado es SIEMPRE necesario después de que la máquina ha sido desmontada y antes de hacerla funcionar. Puede ser necesario también el restaurar la carrera completa después de un uso considerable, cuando la carrera puede estar reducida y los remaches no son colocados completamente mediante una operación del gatillo.

  • Page 19: Procedimiento De Cebado

    C e b a d o P ro c e d i m i e n t o d e c e b a d o I M P O R T A N T E DESCONECTAR LA MÁQUINA DEL SUMINISTRO DE AIRE O DESCONECTAR VÁLVULA 59. RETIRAR LOS COMPONENTES DEL CABEZAL GIRATORIO O DE LA BOQUILLA.
  • Page 20 18-19 Los números de componentes en negrita se refieren al montaje general y a la lista de componentes de las páginas 16-17. ® Otros síntomas o fallos deberán ser indicados a su distribuidor o centro de reparaciones local autorizado Avdel...
  • Page 21 N o t a s...
  • Page 22 N o t a s...
  • Page 23 D e c l a r a c i ó n d e C o n f o r m i d a d Nosotros, Avdel UK Limited; Watchmead Industrial Estate, Welwyn Garden City, Hertfordshire, AL7 1LY declaramos bajo nuestra única responsabilidad que el producto: Modelo G2LB Nº...
  • Page 24 Los datos mostrados están sometidos a cambio sin previo aviso como resultado de la política de desarrollo y mejora continua del producto. Su representante local de Avdel está a su disposición en caso de que necesite confirmar la...
  • Page 25 I n s t r u c t i o n M a n u a l O r i g i n a l I n s t r u c t i o n ® G e n e s i s G 2 L B H y d ro - P n e u m a t i c P o w e r To o l...
  • Page 27 AND REMEDIES. ANY IMPLIED WARRANTY AS TO QUALITY, FITNESS FOR PURPOSE, OR MERCHANTABILITY ARE HEREBY SPECIFICALLY DISCLAIMED AND EXCLUDED BY AVDEL. Avdel UK Limited policy is one of continuous product development and improvement and we reserve the right to change the specification of any product without prior notice.

  • Page 28: Safety Rules

    Any modification undertaken by the customer to the tool/machine, nose assemblies, accessories or any equipment supplied by Avdel UK Limited or their representatives, shall be the customer’s entire responsibility. Avdel UK Limited will be pleased to advise upon any proposed modification.

  • Page 29: Specifications

    S p e c i f i c a t i o n s To o l S p e c i f i c a t i o n Air Pressure Minimum - Maximum 5-7 bar (72.5 - 101.5 psi) Free Air Volume Required @ 5.5 bar 2.1 litres...

  • Page 30: Intent Of Use

    I n t e n t o f U s e ® ® G2LB is a hydro-pneumatic tool designed to place Avdel Avdelok /Maxlok fasteners at high speed making it ideal for batch or flow-line assembly in a wide variety of applications throughout all industries.

  • Page 31: Putting Into Service

    P u t t i n g i n t o S e r v i c e A i r S u p p l y All tools are operated with compressed air at an optimum pressure of 5.5 bar. We recommend the use of pressure regulators and automatic filtering systems on the main air supply.

  • Page 32: Nose Assemblies

    N o s e A s s e m b l i e s ® ® A v d e l o k a n d M a x l o k N o s e A s s e m b l i e s F A S T E N E R N O S E A S S E M B LY s ee...

  • Page 33: Fitting Instructions Avdelok

    N o s e A s s e m b l i e s ® F i t t i n g I n s t r u c t i o n s A v d e l o k I M P O R T A N T Air supply must be disconnected when fitting or removing nose assemblies •...

  • Page 34: Fitting Instructions Maxlok

    N o s e A s s e m b l i e s ® F i t t i n g I n s t r u c t i o n s M a x l o k I M P O R T A N T Air supply must be disconnected when fitting or removing nose assemblies •...

  • Page 35: Stem Deflector

    A c c e s s o r i e s S t e m D e f l e c t o r The stem deflector is a very simple alternative to the standard STEM DEFLECTOR stem collector and allows access in restricted areas. It is easy 07340-00342 to fit to the tool as follows: •...

  • Page 36: Servicing The Tool

    S e r v i c i n g t h e To o l I M P O R T A N T Read Safety Instructions on page 4. The employer is responsible for ensuring that tool maintenance instructions are given to the appropriate personnel. The operator should not be involved in maintenance or repair of the tool unless properly trained.
  • Page 37 S e r v i c i n g t h e To o l ® M o l y k o t e 5 5 m G r e a s e S a f e t y D a t a First Aid SKIN: Flush with water.

  • Page 38: Annually

    55m grease for pneumatic sealing or ® Molykote 111 for hydraulic sealing. ® For an easy complete service, Avdel is offering a complete service kit. SERVICE KIT : 71210-99990 Spanners are specified in inches and across flats unless otherwise stated PART Nº...

  • Page 39: Pneumatic Piston Assembly

    S e r v i c i n g t h e To o l H e a d A s s e m b l y Assemble in reverse order to dismantling noting the following points: • Place Lip Seal 8 onto the insertion rod* ensuring correct orientation. Push the guide tube* into the head of the tool and push the insertion rod* with the seal into place through the guide tube*.
  • Page 40 G e n e r a l A s s e m b l y o f B a s e To o l 7 1 2 5 5 - 0 2 0 0 0...
  • Page 41 P a r t s L i s t f o r 7 1 2 5 5 - 0 2 0 0 0...

  • Page 42: Oil Details

    P r i m i n g Priming is ALWAYS necessary after the tool has been dismantled and prior to operating. It may also be necessary to restore the full stroke after considerable use, when the stroke may be reduced and fasteners are not fully placed by one operation of the trigger. O i l D e t a i l s ®...

  • Page 43: Priming Procedure

    P r i m i n g P r i m i n g P ro c e d u r e I M P O R T A N T DISCONNECT THE TOOL FROM THE AIR SUPPLY OR SWITCH OFF AT VALVE 55. REMOVE NOSE ASSEMBLY.
  • Page 44 Low oil level or air present in oil Prime tool 18-19 Item numbers in bold refer to the General Assembly drawing and Parts List on pages 16-17. ® Other symptoms or failures should be reported to your local Avdel authorised distributor or repair centre.
  • Page 45 N o t e s...
  • Page 46 N o t e s...
  • Page 47 D e c l a r a t i o n o f C o n f o r m i t y We, Avdel UK Limited, Watchmead Industrial Estate, Welwyn Garden City, Herts, AL7 1LY declare under our sole responsibility that the product: Model G2LB Serial No.
  • Page 48 This document is for informational purposes only. Infastech makes no warranties, expressed or implied, in this document. Data shown is subject to change without prior notice as a result of continuous product development and improvement policy. Your local Avdel representative is at your disposal should you need to confirm latest information.
