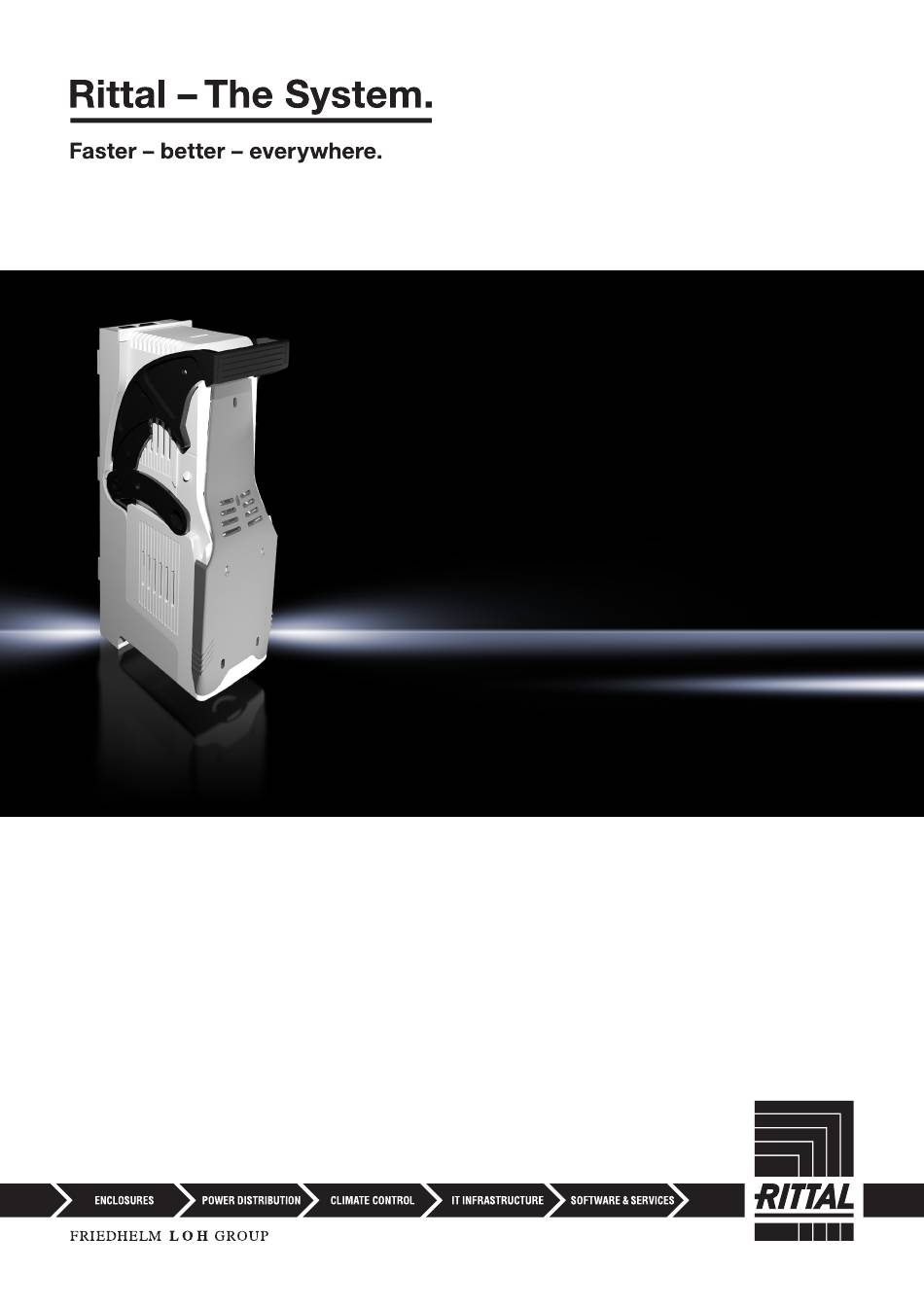

  • Page 1 RiLine Compact NH-Sicherungslasttrenner Gr. 000 RiLine Compact NH fuse-switch disconnector, size 000 RiLine Compact Interrupteur-sectionneur à fusibles HPC – taille 000 SV 9635.700 Montage- und Bedienungsanleitung Assembly and operating instructions Notice de montage et d'emploi...
  • Page 2: Table Of Contents

    Vérification de la tension Stockage Inhaltsverzeichnis/Contents/Sommaire 3.2 Bild / Fig. / Fig. 1 — — 4, 12 4 Bild / Fig. / Fig. 4 RiLine Compact NH-Sicherungslasttrenner Gr. 000/RiLine Compact NH fuse-switch disconnector, size 000/Interrupteur-sectionneur à fusibles HPC - taille 000, RiLine Compact...
  • Page 3: Technische Daten

    (fils de faible diamètre + embout éventuellement impossible avec section maximale) Höhe mm Height mm 174,5 Hauteur mm Breite mm Width mm 49,5 Largeur mm Tiefe mm Depth mm Profondeur mm RiLine Compact NH-Sicherungslasttrenner Gr. 000/RiLine Compact NH fuse-switch disconnector, size 000/Interrupteur-sectionneur à fusibles HPC - taille 000, RiLine Compact...
  • Page 4: Hinweise Zur Dokumentation

    Veuillez éga- lement tenir compte des instructions relatives verwendeten Zubehörs. aux accessoires utilisés. RiLine Compact NH-Sicherungslasttrenner Gr. 000/RiLine Compact NH fuse-switch disconnector, size 000/Interrupteur-sectionneur à fusibles HPC - taille 000, RiLine Compact...
  • Page 5: Montage Und Aufstellung

    Prior to beginning any work, the systems and the units must be disconnected from the power supply. Mettre l'installation et les appareillages hors tension avant le début des tra- vaux. RiLine Compact NH-Sicherungslasttrenner Gr. 000/RiLine Compact NH fuse-switch disconnector, size 000/Interrupteur-sectionneur à fusibles HPC - taille 000, RiLine Compact...
  • Page 6: Leitungen Anschließen

    3. Assembly and siting 3. Montage et implantation 3.2 Leitungen anschließen 3.2 Connecting the cables 3.2 Raccordement des câbles Lam. Cu 4,5 Nm RiLine Compact NH-Sicherungslasttrenner Gr. 000/RiLine Compact NH fuse-switch disconnector, size 000/Interrupteur-sectionneur à fusibles HPC - taille 000, RiLine Compact...
  • Page 7: Umbau Leitungsabgang Oben/Unten

    3.4 Removing the NH fuse-switch disconnector, size 000 3.4 Démontage de l'interrupteur-sectionneur à fusibles HPC – taille 000 3.2 Bild / Fig. / Fig. 1 RiLine Compact NH-Sicherungslasttrenner Gr. 000/RiLine Compact NH fuse-switch disconnector, size 000/Interrupteur-sectionneur à fusibles HPC - taille 000, RiLine Compact...
  • Page 8: Einlegen Der Sicherungen

    3.5 Einlegen der Sicherungen 3.5 Inserting the fuses 3.5 Mise en place des fusibles 3.2 Bild / Fig. / Fig. 1 RiLine Compact NH-Sicherungslasttrenner Gr. 000/RiLine Compact NH fuse-switch disconnector, size 000/Interrupteur-sectionneur à fusibles HPC - taille 000, RiLine Compact...
  • Page 9 3. Assembly and siting 3. Montage et implantation 3.5 Bild / Fig. / Fig. 2 3.5 Bild / Fig. / Fig. 3 RiLine Compact NH-Sicherungslasttrenner Gr. 000/RiLine Compact NH fuse-switch disconnector, size 000/Interrupteur-sectionneur à fusibles HPC - taille 000, RiLine Compact...
  • Page 10: Einschalten

    3.4 Bild / Fig. / Fig. 4 5. Ausschalten 5. Switching off 5. Mise hors tension Zügig schalten. Connect quickly. Commuter rapidement. RiLine Compact NH-Sicherungslasttrenner Gr. 000/RiLine Compact NH fuse-switch disconnector, size 000/Interrupteur-sectionneur à fusibles HPC - taille 000, RiLine Compact...
  • Page 11: Abschließbarkeit / Plombierung

    6. Abschließbarkeit / Plombierung 6. Lockability / tamper-proof seal 6. Verrouillage / plombage RiLine Compact NH-Sicherungslasttrenner Gr. 000/RiLine Compact NH fuse-switch disconnector, size 000/Interrupteur-sectionneur à fusibles HPC - taille 000, RiLine Compact...
  • Page 12: Spannungsprüfung

    Luftfeuchte zwischen 10 % und l'humidité relative de l'air doive se situer 95 %, nicht kondensierend, liegt. entre 10 % et 95 % (sans condensation). RiLine Compact NH-Sicherungslasttrenner Gr. 000/RiLine Compact NH fuse-switch disconnector, size 000/Interrupteur-sectionneur à fusibles HPC - taille 000, RiLine Compact...
  • Page 13 Notizen/Notes RiLine Compact NH-Sicherungslasttrenner Gr. 000/RiLine Compact NH fuse-switch disconnector, size 000/Interrupteur-sectionneur à fusibles HPC - taille 000, RiLine Compact...
  • Page 14 Notizen/Notes RiLine Compact NH-Sicherungslasttrenner Gr. 000/RiLine Compact NH fuse-switch disconnector, size 000/Interrupteur-sectionneur à fusibles HPC - taille 000, RiLine Compact...
  • Page 15 Notizen/Notes RiLine Compact NH-Sicherungslasttrenner Gr. 000/RiLine Compact NH fuse-switch disconnector, size 000/Interrupteur-sectionneur à fusibles HPC - taille 000, RiLine Compact...
  • Page 16 ◾ Climate Control ◾ IT Infrastructure ◾ Software & Services You can find the contact details of all Rittal companies throughout the world here. www.rittal.com/contact RITTAL GmbH & Co. KG Postfach 1662 · D-35726 Herborn Phone +49(0)2772 505-0 · Fax +49(0)2772 505-2319...
