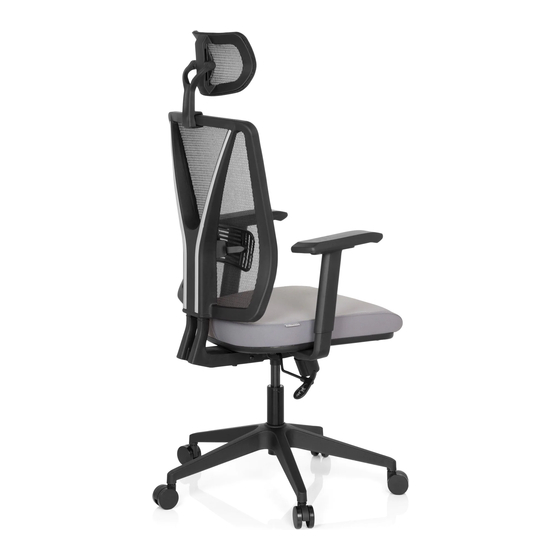

HJH office CARLOW PRO Assembly Instructions

Aufbau
1 Montieren Sie die Armlehnen am Sitz-
teil.
2 Befestigen Sie die Mechanik am Sitzteil.
3 Befestigen Sie die Rückenlehne am Sitzteil.
4 Stecken Sie die Gasfeder mittig in das
Fußkreuz. Entfernen Sie (falls vorhanden)
vor dem Einbau die Schutzkappe vom Aus-
lösepin der Gasfeder. Diese lässt sich leicht
entfernen. Setzen Sie anschließend das
Sitzteil auf die Gasdruckfeder.
5 Montieren Sie die Kopfstütze an der Rücken-
lehne.
6 Setzen Sie sich nun mehrmals auf den Stuhl,
damit die Verbindung zwischen Sitz, Gas-
feder und Fuß gefestigt wird. Anschließend
können Sie die Gasfeder bedienen und die
Stuhlhöhe individuell einstellen.
Sicherheitshinweis Gasfeder:
Gasfeder nie selbst zerlegen, einstechen oder
öffnen. Korpus steht unter Druck.
# Bezeichnung Stück
1 Gasfeder 1x
2 Rolle 5x
3 Armlehne 2x
4 Fußkreuz 1x
5 Sitz 1x
6 Mechanik 1x
7 Rückenlehne 1x
8 Kopfstütze 1x
Schrauben
A Schraube M6x25 2x
B Schraube M6x35 4x
C Schraube M6x14 4x
D Schraube M6x20 4x
E Schraube M8x43 3x
F Schraube M4x25 2x
G Inbus 1x
Assembly
1 Mount the armrests onto the seat.
2 Mount the mechanism onto the seat.
3 Mount the backrest onto the seat.
4 Insert the five castors into designated holes
at the bottom of the 5-star base. Insert the
gaslift into the center of the base. If present,
remove the plastic protective cap from the
gas lift. Place the seat onto the gaslift.
5 Mount the headrest onto the backrest.
6 Repeatedly sit onto the chair, so that the
connections between the seat, gaslift and
foot tighten. Now you can adjust the chair to
your individual needs.
Caution Gaslift:
Never disassemble, puncture or open Gas spring.
Gas cylinder is under pressure.
# Part Count
1 Gaslift 1x
2 Castor 5x
3 Armrest 2x
4 Fußkreuz 1x
5 Seat 1x
6 Mechnism 1x
7 Backrest 1x
8 Headrest 1x
Screws
A Screw M6x25 2x
B Screw M6x35 4x
C Screw M6x14 4x
D Screw M6x20 4x
E Screw M8x43 3x
F Screw M4x25 2x
G Inbus 1x
CARLOW PRO
Aufbauanleitung
Assembly instructions
Praktischer Tipp!
So stellen Sie Ihren neuen
Bürostuhl richtig ein!
