Drive Installation - Spanish
Instalación del PYRO1394/1394b Drive Kit, USB 2.0 Drive Kit y Dual-Link Drive Kit:
* Caution: Sharp metal parts inside. Care must be taken to prevent injury.

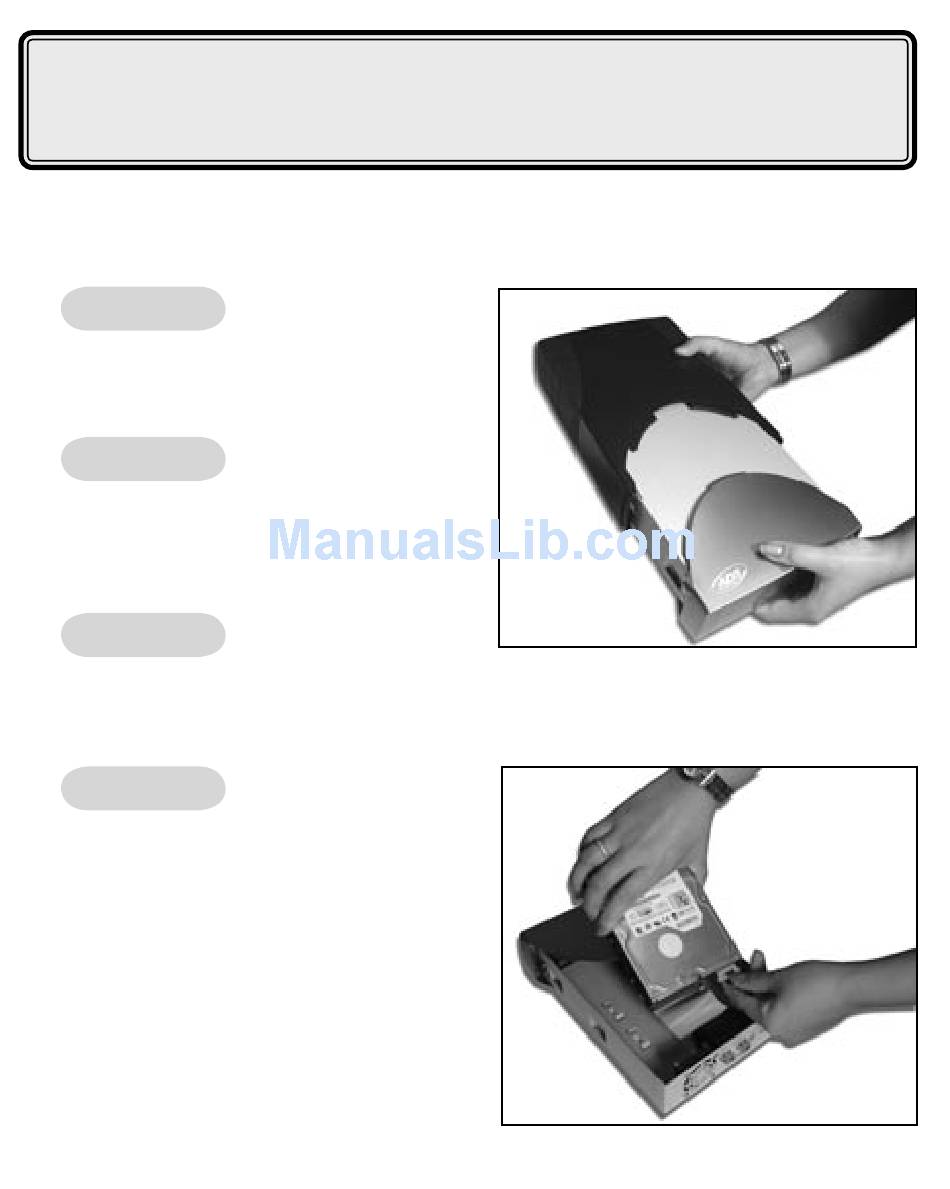

PASO 1:
Primero quite la carcasa plástica negra/gris
del Drive Kit jalando el módulo interno de la
caja.
PASO 2:
Quite el escudo protector de la parte
superior del módulo interno del Drive Kit
haciéndolo deslizar hasta quitarlo de la
parte de adelante de la caja del disco.
PASO 3:
Seleccione la configuración de MASTER jumper para su Disco Duro o Unidad de CD.
Para más información sobre el jumper (puente metálico) consulte la documentación del
dispositivo.
PASO 4:
Para Disco Duro, conecte el cable del LED
del frente del Drive Kit con el conector
situado el la parte posterior del Drive Kit.
Con cuidado ponga el Disco Duro encima
del cable negro entre los carriles que
tenemos en el fondo del Drive Kit. Para
instalación del una unidad óptica, quite
fuera el bisel delantero y resbale su unidad
adentro.
Conecte el cable de suministro de energía
del Drive Kit en el Disco Duro o Unidad
Óptica.
Drive Kit Installation Manual
14
