JG Titan MKII Montage / Assembling
1. IR Sensor vorbereiten
Prepare IR Sensor
www.inventbox.com

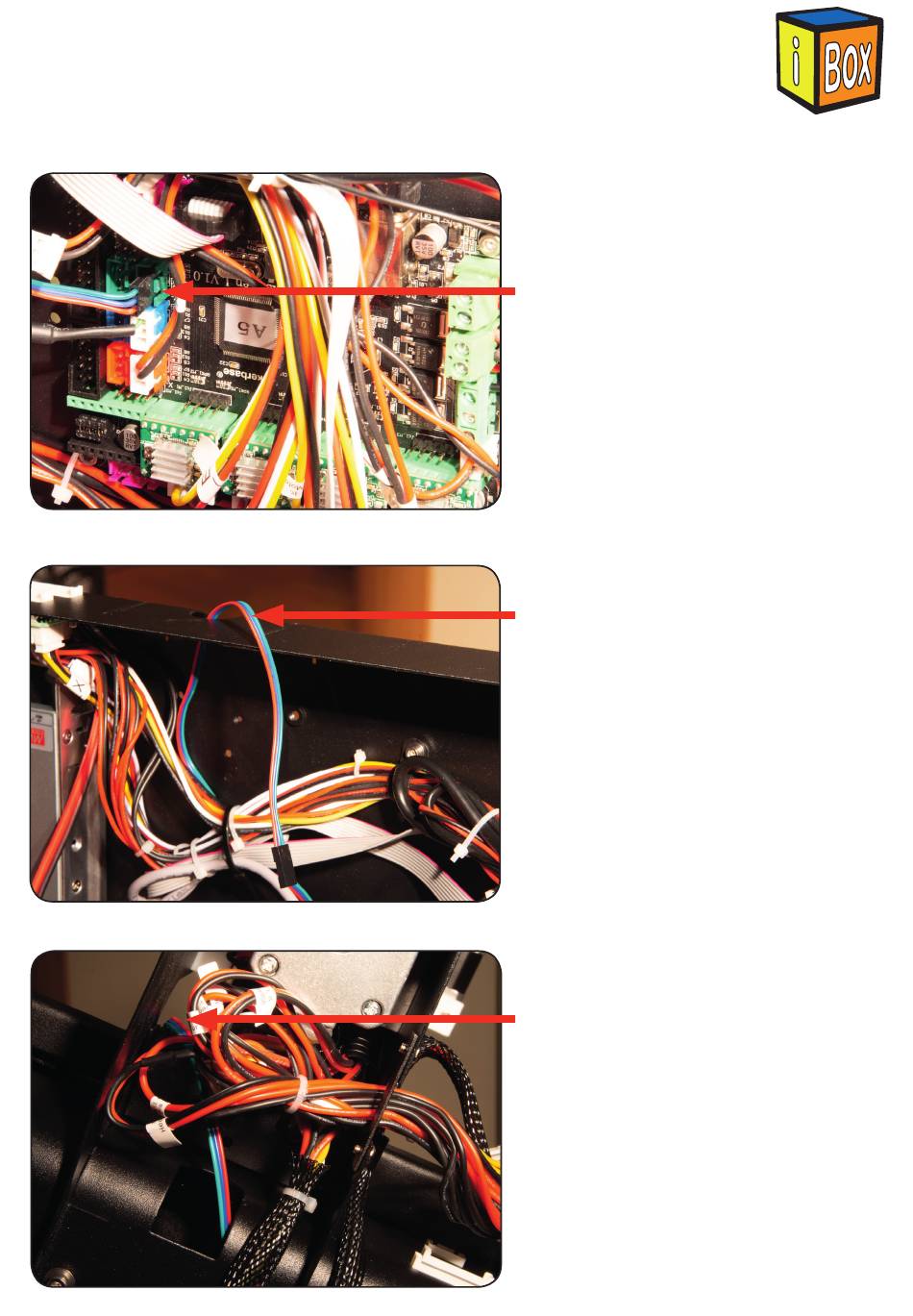

Öffnen Sie das Gehäuse und ziehen
Sie den Endschalter für die Z-Achse ab
und ersetzen ihn durch das 40cm 3-Pol
Weibchen/Weibchen Kabel (siehe
Abb.)
Open the housing and remove the
Z-axis limit switch and replace it with the
40cm 3-pin female/female cable (see
Fig.)
Führen Sie das Kabel durch die rechte
Gehäuseöffnung. (siehe Abb.)
Feed the cable through the right housing
opening. (see picture)
Schließen Sie das Gehäuse und montie-
ren Sie den Z-Rahmen. Führen Sie das
Kabel während der Montage wie abge-
bildet zur Oberseite.
Close the housing and mount the frame.
Guide the cable to the top during assem-
bly as shown.
Advertisement
Related Manuals for iBox JG Titan MKII
Summary of Contents for iBox JG Titan MKII
- Page 1 JG Titan MKII Montage / Assembling 1. IR Sensor vorbereiten Prepare IR Sensor Öffnen Sie das Gehäuse und ziehen Sie den Endschalter für die Z-Achse ab und ersetzen ihn durch das 40cm 3-Pol Weibchen/Weibchen Kabel (siehe Abb.) Open the housing and remove the...
- Page 2 2. Druckkopf demontieren Dismantle the printhead Demontieren Sie vorsichtig sämtliche Teile am Druckkopf und entfernen Sie alle Stecker bis nur noch Endschal- ter, Heizer und Temperaturfühler übrig sind. Dismount all parts of the printhead and remove all plugs until only limit switches, heaters and temperature sensors are over.
- Page 3 4. Kühler montieren Mount radiator Setzen Sie den Kühler auf und ziehen Sie die 2x M2x12mm Schrauben durch den Endschalter und die 2x M2x5mm auf der Gegenseite fest. Hierzu benöti- gen Sie evtl. einen hochwertigen 1,5mm Inbus Schlüssel, da billige Schlüssel durchdrehen können.
- Page 4 5. Extruder vorbereiten Prepare extruder Lösen Sie die 3 schwarzen Kreuzschlitz Schrauben und die silberne Inbus- schraube und ziehen Sie den Seitende- ckel und den Extruder Deckel ab. Loosen the 3 black Phillips screws and the silver Allen screw and pull off the side cover and the extruder lid.
- Page 5 7. Seitendeckel vorbereiten Prepare side cover Legen Sie das 130cm 3-Pol Kabel mit dem Weibchen in den Seitendeckel. Das Kabel sollte ca. 10cm herausstehen. Insert the 130cm 3-pole cable with the female into the side cover. The cable should stand out about 10cm. 8.
- Page 6 10. Extruder montieren Mount Extruder Schieben Sie nun den Extruder von links über den Aluminium Kopf bis zu dem Extruder Deckel. Ziehen Sie alle Schrau- ben beginnend mit der abgebildeten Schraube mit Gefühl an, während Sie beide Gehäuseteile an der Frontseite bündig halten.
- Page 7 12. Kabel in den Kabelkanal legen Lay the cable in the cable duct Legen Sie alle Kabel und den PTFE Schlauch in den Kabelkanal und ver- binden Sie die beiden Lüfter sowie den Temperaturfühler. Schneiden Sie nun das überschüssige Ende Ab. Insert all cables and the PTFE hose into the cable duct and connect the two fans and the temperature sensor.
- Page 8 15. Extruder Stepper anschließen Connect extruder stepper Verbinden Sie den Anschluss des alten Extruders mit dem des neuen. Connect the outlet of the old extruder to that of the new one. 16. IR Sensor anschließen Connect R Sensor Führen Sie das IR Sensor Kabel durch den Kabelkanal und verbinden Sie es mit dem Ausgang der Steuerung.
- Page 9 18. Kabelbinder verbauen Assemble cable ties Setzten Sie die Kabelbinder nach Ihren Wünschen. Put the cable ties according to your wishes. 19. Druckbett ausrichten Adjust Print Bed Für den nächsten Schritt ist es wichtig, dass Sie das bett so gut es geht par- allel zur Gehäuseoberseite ausrichten.
- Page 10 21. Firmware flashen Flash firmware Laden Sie nun auf unserer Webseite unter www.inventbox.com die neueste Firmware herunter und installieren diese. Hilfe zur Installation finden Sie unter anderem auf https://jgaurorawiki.com/ 22. IR Sensor einstellen Für die erstmalige Einstellung des IR Sensors ist es nötig die Nozzle 0,50mm Adjust IR sensor Nahe an das Druckbett zu fahren.
- Page 11 22. IR Sensor einstellen Adjust IR sensor For the first adjustment of the IR sensor it is necessary to set the Nozzle height to 0,50mm from the print bed. The simplest method is to let the ma- chine drive into the print bed with the „Home“...
