BASETech 2182450 Operating Instructions

Bedienungsanleitung

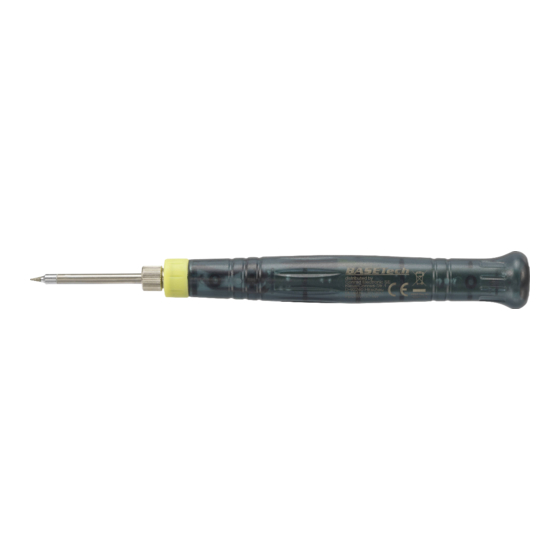

USB-Lötkolben mit Keramik-Lötspitze 400 °C 8 Watt
Best.-Nr. 2182450
Bestimmungsgemäße Verwendung
Das Produkt dient zum Aufschmelzen von
Lötzinn, um damit Bauteile miteinander zu
verbinden. Die Spannungsversorgung erfolgt
via USB.
Eine Verwendung ist nur in geschlossenen
Räumen, also nicht im Freien erlaubt. Der Kon-
takt mit Feuchtigkeit, z.B. im Badezimmer u.ä.
ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dür-
fen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere
Zwecke verwenden, als zuvor beschrieben,
kann das Produkt beschädigt werden. Außer-
dem kann eine unsachgemäße Verwendung
Gefahren wie z.B. Kurzschluss, Brand, Strom-
schlag, etc. hervorrufen. Lesen Sie sich die Be-
dienungsanleitung genau durch und bewahren
Sie diese auf. Reichen Sie das Produkt nur zu-
sammen mit der Bedienungsanleitung an dritte
Personen weiter.
Das Produkt entspricht den gesetzlichen, nati-
onalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbe-
zeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Lötkolben
• Schutzkappe
• Ablageständer
• Lötzinn
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen
über den Link www.conrad.com/downloads
herunter oder scannen Sie den abgebildeten
QR-Code. Befolgen Sie die Anweisungen auf
der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im
Dreieck wird verwendet, wenn
Gefahr für Ihre Gesundheit
besteht, z.B. durch
elektrischen Schlag.
Das Symbol mit
Ausrufezeichen im Dreieck weist
auf wichtige Hinweise in dieser
Bedienungsanleitung hin,
unbedingt zu beachten sind.
Sicherheitshinweise
Lesen Sie sich
B e d i e n u n g s a n l e i t u n g
aufmerksam durch
beachten Sie insbesondere
die Sicherheitshinweise. Falls
Sie die Sicherheitshinweise
und die Angaben
sachgemäßen Handhabung in
dieser Bedienungsanleitung
nicht befolgen, übernehmen
wir für dadurch resultierende
P e r s o n e n - / S a c h s c h ä d e n
keine Haftung. Außerdem
erlischt in solchen Fällen die
Gewährleistung/Garantie.
• Dieses Gerät ist nicht dafür bestimmt,
durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen
oder geistigen Fähigkeiten oder mangels
Erfahrung und/oder mangels
benutzt zu werden, es sei denn, sie werden
durch eine für ihre Sicherheit zuständige
Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen ist.
• Kinder müssen beaufsichtigt werden, damit
sie nicht mit dem Gerät spielen.
• Lassen Sie das Verpackungsmaterial nicht
achtlos liegen. Dieses könnte für Kinder zu
einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen
Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher
Nässe, brennbaren Gasen, Dämpfen und
Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen
Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich
ist, nehmen Sie das Produkt außer Betrieb
und schützen Sie es vor unbeabsichtigter
Verwendung. Der sichere Betrieb ist nicht
mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter
ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen
ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um.
Durch Stöße, Schläge oder dem Fall aus
bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise
und Bedienungsanleitungen der übrigen
Geräte, an die das Produkt angeschlossen
wird.
• Die Lötspitze wird sehr heiß während des
Betriebs. Berühren Sie niemals die heiße
Lötspitze. Es besteht die Gefahr schwerer
Verbrennungen!
einen
• Legen Sie den Lötkolben mit dessen
Lötspitze während einer Arbeitspause
oder zum Abkühlen auf dem mitgelieferten
dem
Ablageständer ab.
• Platzieren Sie den Ablageständer auf einer
die
hitzebeständigen Oberfläche. Ansonsten
kann die Oberfläche beschädigt werden, falls
der Lötkolben vom Ablageständer abrutscht.
• Lassen Sie das Produkt nach der
die
Verwendung auf Zimmertemperatur
abkühlen, bevor Sie es verstauen.
und
• Atmen Sie keine Dämpfe ein. Dämpfe
können gesundheitsschädlich sein. Arbeiten
Sie nur in Räumen, in denen ein Rauchabzug
vorhanden ist.
zur
• In gewerblichen Einrichtungen sind die
Unfallverhütungsvorschriften des Verbandes
der gewerblichen Berufsgenossenschaften
für elektrische Anlagen und Betriebsmittel
zu beachten!
• Stellen Sie sicher, dass das Kabel nicht
gequetscht, geknickt oder durch scharfe
Kanten beschädigt wird.
• Wenden Sie sich an eine Fachkraft, wenn Sie
Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und
Reparaturarbeiten
einem Fachmann bzw. einer Fachwerkstatt
durchführen.
Inbetriebnahme
Verbinden Sie das Produkt niemals mit einem PC oder Notebook.
Der USB-Port, an dem das Produkt angeschlossen wird, muss einen Ausgangsstrom
von 1,6 A (1600 mA) bereitstellen.
Verwenden Sie als Stromquelle z. B. ein USB-Netzteil oder eine Powerbank.
Wissen • Ziehen Sie die Schutzkappe von der Lötspitze ab. Drehen Sie dabei nicht die Schutzkappe.
• Verbinden Sie den Klinkenstecker des beiliegenden Kabels mit der Buchse am unteren Ende
des Griffes.
• Verbinden Sie den USB-Stecker mit einer geeigneten USB-Stromquelle.
• Berühren Sie die kleine Metall-Halbkugel am Griff. Die rote LED leuchtet. Die Lötspitze wird
aufgeheizt. Nach ca. 15 Sekunden ist das Produkt bereit zum Löten.
• Wenn Sie die kleine Metall-Halbkugel loslassen, schaltet das Produkt nach 25 Sekunden
automatisch in den Schlafmodus. Der Heizvorgang wird gestoppt.
• Um das Produkt komplett auszuschalten, trennen Sie das Kabel.
Lötspitze ersetzen
• Trennen Sie das Produkt von der Stromversorgung. Lassen Sie die Lötspitze komplett
Feuchtigkeit,
abkühlen.
• Lösen Sie die Mutter am unteren Ende der Lötspitze. Entnehmen Sie die Mutter.
• Ziehen Sie die Lötspitze vorsichtig heraus.
• Setzen Sie eine neue, identische Lötspitze ein.
• Sichern Sie die Lötspitze mit der zuvor gelösten Mutter.
Pflege und Reinigung
• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung. Lassen Sie die
Lötspitze komplett abkühlen.
• Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen/zerlegen
Sie es deshalb niemals.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder
andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion
beeinträchtigt werden kann.
• Tauchen Sie das Produkt nicht in Wasser oder andere Flüssigkeiten ein.
• Verwenden Sie zum Reinigen der Lötspitze keine Feilen oder Schmirgelpapier. Dies kann die
Lötspitze beschädigen.
• Reinigen Sie die Lötspitze mit einem angefeuchteten Schwamm, um Flussmittel und
Lötdrahtreste zu entfernen.
Trocknen Sie die Lötspitze anschließend sorgfältig ab.
• Reinigen Sie das Gerät äußerlich nur mit einem weichen, trockenen Tuch oder Pinsel.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum
Umweltschutz.
Technische Daten
Betriebsspannung ................................. 5 V/DC
Leistungsaufnahme .............................. 8 W
Löttemperatur ....................................... max. 400 °C
Kabellänge ............................................ 1,35 m
Betriebsbedingungen ............................ -6 bis +46 °C, 10 – 90 % rF
Lagerbedingungen ................................ -20 bis +60 °C, 10 – 70 % rF
Abmessungen (L x Ø) ........................... 170 x 19 mm
Gewicht ................................................. 22 g
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.
com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen
Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem
technischen Stand bei Drucklegung.
Copyright 2020 by Conrad Electronic SE.
• Sollten Sie noch Fragen haben, die in dieser
Bedienungsanleitung
werden, wenden Sie sich an unseren
technischen Kundendienst oder an andere
Fachleute.
ausschließlich von
nicht beantwortet
*2182450_v1_0120_02_dh_m_de
