pewag SCCW Owner's Manual

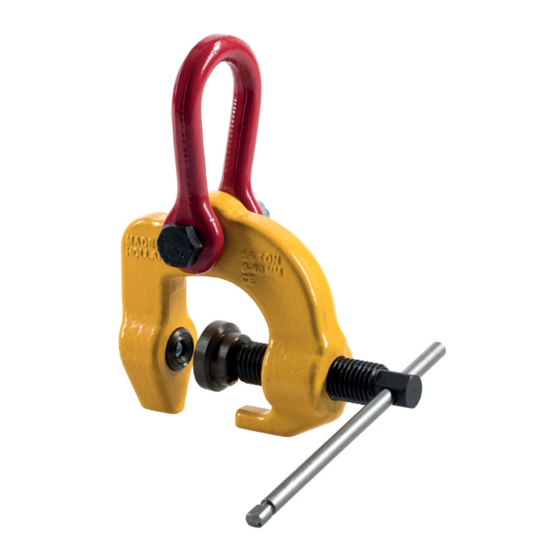

Safety screw clamp
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Gebrauchsanleitung
D
pewag Sicherheits-Schraubklemme SCCW/SCCW-W
Owner's Manual
E
pewag safety screw clamp SCCW/SCCW-W
Mode d'emploi
F
Pince de levage à vis pewag SCCW/SCCW-W
Gebruikershandleiding
N
pewag veiligheids-schroef klemmen SCCW/SCCW-W

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SCCW and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for pewag SCCW

Summary of Contents for pewag SCCW

  • Page 1 Gebrauchsanleitung pewag Sicherheits-Schraubklemme SCCW/SCCW-W Owner’s Manual pewag safety screw clamp SCCW/SCCW-W Mode d’emploi Pince de levage à vis pewag SCCW/SCCW-W Gebruikershandleiding pewag veiligheids-schroef klemmen SCCW/SCCW-W...
  • Page 2 Lesen Sie die Gebrauchsanleitung vor Benutzung des Produkts sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren Zulieferer. Die Gebrauchsanleitung dient während der gesamten Lebensdauer des Produkts als ständige Informationsquelle. Für Hinweise oder Anmerkungen zur Verbesserung des Inhalts dieser Gebrauchsanleitung sind wir dankbar.

  • Page 3: Table Of Contents

    Wir danken Ihnen dafür, dass Sie sich für eines unserer qualitativ hochwertigen Produkte entschieden haben. pewag austria GmbH ist ein ISO 9001 zertifiziertes Unternehmen und verbürgt sich aufgrund jahrelanger Erfahrung für optimale Qualität und Sicherheit. pewag Hebeklemmen werden aus hochwertigen Stahlsorten gefertigt und entsprechen allen diesbezüglichen Standards und Produktanforderungen, u.a.: Europäischer Standard...

  • Page 4: Sicherheitsvorschriften

    Für Ihre eigene Sicherheit und um Ansprüche in Bezug auf die Produkthaftung geltend machen zu können, muss die Klemme mindestens einmal (1x) pro Jahr durch die pewag austria GmbH oder einen anderen autorisierten Fachbetrieb überprüft, getestet und bei Bedarf überholt werden. Siehe auch Kapitel 8 – Überprüfung. Wenden Sie sich an pewag austria GmbH, wenn Sie weitere Informationen wünschen.

  • Page 5: Wartung/Inspektion

    • Schließen Sie die Klemme, indem Sie die Spindel ganz zudrehen. Verwenden Sie eine Kraft von mindestens 40 Nm für die Modelle SCCW 1 T bis SCCW 6 T und von mindestens 10 Nm für die SCCW 0,5 T. Erhöhen Sie die Kraft eventuell, wenn schwerere oder dickere Materialien gehoben werden.

  • Page 6: Checkliste Zur Fehlersuche

    11. Garantie pewag austria GmbH gewährt Endbenutzern eine Garantie von 5 Jahren auf die Hebeklemmen. Diese Garantie gilt nur für den ursprünglichen Endbenutzer der Hebeklemme und unter der Voraussetzung, dass das Hebemittel während der gesamten Garantiefrist den Anweisungen des Herstellers und Verkäufers gemäß inspiziert, geprüft und gewartet wird.

  • Page 7: Sicherheitsinspektion

    Derartige Schadensfälle sind von der Garantie ausgeschlossen! Um Ihre Sicherheit und die Sicherheit Ihrer Kollegen/Mitarbeiter zu gewährleisten, muss dieses Verfahren eingehalten werden. • Geben Sie die Hebeklemme zusammen mit dem Wartungsheft bei einem autorisierten pewag-Reparaturfachmann ab • Nachdem die Klemme von diesem Fachbetrieb überholt/repariert wurde, können Sie die Klemme wieder in Betrieb nehmen.

  • Page 8: General

    2. Description of functions The pewag SCCW safety screw clamps are named after the safety mechanism which is made up of a spindle pivot and a cam. Through tightening the spindle, there is constant pressure on the pivot and cam. The clamp therefore cannot slip upon taking up the load.

  • Page 9: Safety Instructions

    • Secure the clamp by fully tightening the spindle. Use at least 40 Nm for the SCCW 1 T to SCCW 6 T models and at least 10 Nm for the SCCW 0,5 T. It is possible to increase this force further when lifting heavier or thicker materials.

  • Page 10: Maintenance

    Depending on the defects discovered: • dismantle and clean the clamp (see Chapter 7 – Disassembling/Assembling ) or • have the clamp overhauled by pewag austria GmbH or another recognised mechanical repair centre (see Chapter 8 – Overhaul). If in doubt, contact your supplier.

  • Page 11: Troubleshooter's Checklist

    11. Warranty pewag austria GmbH provides end users with a 5 year warranty on the lifting clamps. This warranty is applicable to the original end user of the lifting clamps. This warranty applies only if the clamp has been inspected, controlled and maintained in line with the manufacturer's and distributor's instructions during the entire warranty period.

  • Page 12: Inspection Schedule

    14. Inspection Schedule Months Years Safety inspections by your own inspector Maintenance by an official pewag distributor Revision by an official pewag distributor...

  • Page 13: Généralités

    3. Utilisation conforme La pince a vis SCCW convient au levage horizontal et vertical et au transport de toutes sortes d’objets tels que des plaques en métaux ferreux et non-ferreux, des éléments de construction, du bois, du plastique, du béton etc.

  • Page 14: Prescriptions De Sécurité

    équilibre pendant le levage. • Fermez la pince en serrant totalement la broche. Utilisez au minimum 40 Nm pour la SCCW 1 T bis SCCW 6 T et au minimum 10 Nm pour la SCCW 0,5 T. Augmentez éventuellement la puissance si les matériaux à lever sont plus lourds ou plus épais.

  • Page 15: Entretien/Inspection

    Suivant les vices constatés : • démontez et nettoyez la pince (voir chapitre “démontage/montage” (7)) ou • faites réviser la pince par pewag austria GmbH, ou une autre entreprise de révision agréée (voir chapitre “révision” (8)). En cas de doute, consultez votre fournisseur.

  • Page 16: Check-List Des Pannes Et Problèmes

    11. Garantie pewag austria GmbH offre aux utilisateurs finaux une garantie de 5 ans sur ses pinces de levage. Cette garantie se limite à l’utilisateur final initial de l’outillage de levage, et elle est conditionnée par le fait que durant la totalité...

  • Page 17: Inspection De Sécurité

    Toutes les inspections et les réparations doivent être enregistrées dans le calendrier d’inspection. Ceci s’applique non seulement à vos propres inspections, mais également aux inspections qui sont exécutées par votre revendeur pewag spécialisé. Lorsque l’installation est confiée pour un entretien ou une inspection, le livret d’entretien de l’installation doit toujours être fourni.

  • Page 18: Algemeen

    14. Inspectietabel 1. Algemeen Wij danken u voor uw keuze voor één van onze producten van hoogwaardige kwaliteit. pewag austria GmbH is een ISO 9001 gecertificeerde onderneming en staat door haar ruime ervaring garant voor optimale kwaliteit en veiligheid. pewag hijsklemmen zijn vervaardigd uit hoogwaardige staalsoorten en voldoen aan alle standaarden en productieeisen, waaronder Europese norm: EN 13155, Australische norm: 4991, Amerikaanse norm: ASME B30.20-...

  • Page 19: Veiligheidsvoorschriften

    • Sluit de klem door de spindel volledig vast te draaien. Gebruik minimaal 40 Nm voor de SCCW 1 T bis SCCW 6 T en minimaal 10 Nm voor de SCCW 0,5 T. Verhoog eventueel de kracht wanneer er zwaardere of dikkere materialen gehesen worden.

  • Page 20: Onderhoud

    Afhankelijk van de geconstateerde gebreken: • demonteer en reinig de klem (zie Hoofdstuk 7 – Demontage/montage) of • laat de klem reviseren door pewag austria GmbH, of een ander erkend revisiebedrijf (zie Hoofdstuk 8 – Revisie). Raadpleeg bij twijfel uw leverancier. Afbeelding pag 5 7.

  • Page 21: Checklist Voor Storingen En Problemen

    Afkeur klem 11. Garantie pewag austria GmbH bied de eindgebruikers 5 jaar lang garantie op zijn hijsklemmen. Deze garantie is beperkt tot de originele eindgebruiker van het hijsgereedschap en is onderhevig aan het feit dat het gereedschap gedurende de gehele garantie periode geïnspecteerd, gecontroleerd en onderhouden is volgens de instructies van producent en dealer.

  • Page 22: Inspectietabel

    14. Inspectietabel Maanden Jaren Veiligheidsinspectie door uw eigen inspecteur Onderhoud door een erkend pewag reparateur Revisie door een erkend pewag reparateur...
  • Page 23 We hereby declare, on our own responsibility, that the products to which these operating instructions apply satisfy the provisions of Directive 2006/42/EC. Any alteration of the product not authorised by pewag shall invalidate this declaration. The following standards were applied: EN 13155 Prerequisite for putting this product into service is that the operating instructions have been read and understood.
  • Page 24 GmbH A-8041 Graz, Gaslaternenweg 4 Phone: +43 (0) 50 50 11-0 Fax: +43 (0) 50 50 11-100 saleinfo@pewag.com www.pewag.com BG/00143...

This manual is also suitable for:

Sccw-w
