CHIAVE DI PROGRAMMAZIONE PER
CRONOTERMOSTATO K470H
K471
Istruzioni operative e garanzia
Leggere attentamente queste istruzioni prima di installare il dispositi-
vo e conservarle per successive consultazioni.
Contenuto della confezione
1x chiave di programmazione K471
1x istruzioni operative
Uso
La chiave di programmazione K471 è compatibile con la porta USB di
qualsiasi PC, mentre invece il cavetto con il connettore Mini-USB è uti-
lizzabile esclusivamente per il collegamento con la porta di program-
mazione dei cronotermostati K470H.
Non collegare altri dispositivi dotati di porta Mini-USB per evitare il
danneggiamento irreversibile del dispositivo.
La chiave K471 non si presta all'uso come memoria di massa portatile.

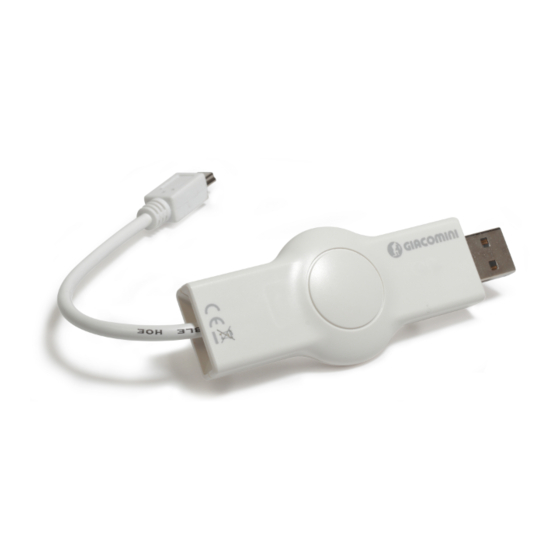

Componenti
1 Connettore USB per connessione PC
2 Connettore Mini-USb per crotermostato K470H
3 LED rosso/verde
2
Menù scelta funzioni
(Apri, Salva, Stampa, Cancella, Esci)
3)
2)
Attivazione/Disattivazione
Sicurezza bambini
Installazione del software del K471 (operazioni iniziali)
• Scaricare il software per la chiave K471 dal sito internet:
it.giacomini.com/area-download
• Una volta scaricata la cartella del software K471_software.zip,
decomprimere la cartella zippata con apposito programma (come ad
esempio: winrar o winzip).
• Aprire la cartella decompressa K471_software e fare successivo doppio
click per aprire la cartella K471.
• Avviare l'applicazione K471.exe. Il programma si avvierà automatica-
mente nella lingua attuale del sistema operativo Windows.
IMPORTANTE: non spostare o eliminare nessun file compreso nella
cartella K471_software.
Avvio del K471
Connetti il K471 con il pc tramite il connettore USB.
Se il cavo è connesso correttamente il LED verde si accenderà e anche il
LED rosso si accenderà solo per il primo avviamento.
La striscia verde sul bordo inferiore del programma cambia in verde e si
leggerà „collegata", il K471 è così attivo.
Se il cavo è stato collegato al computer l'accumulatore interno viene ca-
ricato durante questo periodo.
Se i profili di riscaldamento sono stati trasferiti con successo al K471 allora
essi devono rimanere memorizzati sul K471 per circa 1 ora.
Se si deve tentare di trasferire i profili di riscaldamento al controller quin-
di la data e l'ora possono andare persi. Controlla questo connettendo
il K471 al computer ancora una volta. Se il LED rosso lampeggia i profili
devono essere trasferiti una volta di più per aggiornare la data e l'ora.
Se il trasferimento ha avuto successo, il LED rosso si spegne.
Non sono necessarie batterie.
3
1
Impostazione temperature
Economy e Comfort
4)
Stato connessione chiave USB
Organizzazione della settimana
4)
Barra con suggerimenti operativi testuali
Creazione dei profili ambiente
Al primo avvio del software, il profilo ambiente "P01" è impostato con i
valori predefiniti di fabbrica. Si possono definire fino a 10 diversi profili,
definendo per ciascuno i vari parametri.
(2) ASSEGNARE UN NOME AI DIVERSI PROFILI AMBIENTE
Per facilitarne l'identificazione, ciascuno dei 10 profili ambiente può
essere salvato con un nome specifico ad esempio: cucina, soggiorno,
camera ecc.
(3) AGGIUNGERE NUOVI PROFILI
Selezionando il tasto " + ", si aggiunge un nuovo profilo ambiente.
(4) IMPOSTAZIONE TEMPERATURE COMFORT / ECONOMY
Le temperature di COMFORT (Tmax) ed ECONOM Y (Tmin) possono
essere impostate, con risoluzione di 0,5°C, agendo sui cursori delle
rispettive caselle.
(5) IMPOSTARE UN VALORE DI "OFFSET"
La temperatura di una determinata zona del locale può differire da
quella di riferimento misurata in corrispondenza del radiatore. Se, ad
esempio, invece dei 21°C impostati ne vengono rilevati soltanto 19,
selezionare un valore di offset pari a 2 °C.
Opzioni settimanali
ORGANIZZAZIONE DELLA SETTIMANA
Con gli appositi pulsanti posti sopra la barra oraria è possibile organiz-
zare la settimana giornalmente (Giornate singole) oppure in raggrup-
pamenti alternativi: giorni feriali (Lu–Ve) e fine settimana (Sa-Do).
IMPOSTARE UNA FASCIA ORARIA COMFORT
Per definire una fascia oraria di riscaldamento (COMFORT) posizionare
il puntatore sull'ora d'inizio e premendo il tasto sinistro, trascinare il
cursore sino all'orario desiderato.
Si possono impostare un massimo di quattro fasce giornaliere.
La fascia di COMFORT è indentificata dalla colorazione verde della
barra oraria. Procedere allo stesso modo per definire le eventuali altre
fasce di riscaldamento nella giornata.
MODIFICA O RIMOZIONE FASCE ORARIE COMFORT
Per cancellare/modificare una fascia oraria, posizionare il puntatore
sull'ora desiderata all'interno della fascia e premendo il tasto destro,
trascinare il cursore sino all'orario desiderato.
Posizionando il puntatore fuori dalla fascia ed eseguendo la stessa
operazione, è possibile cancellare l'intera programmazione giornaliera.
Salvataggio profili ambiente
5)
