Vimar by-me 01958 Instruction Sheet

01958

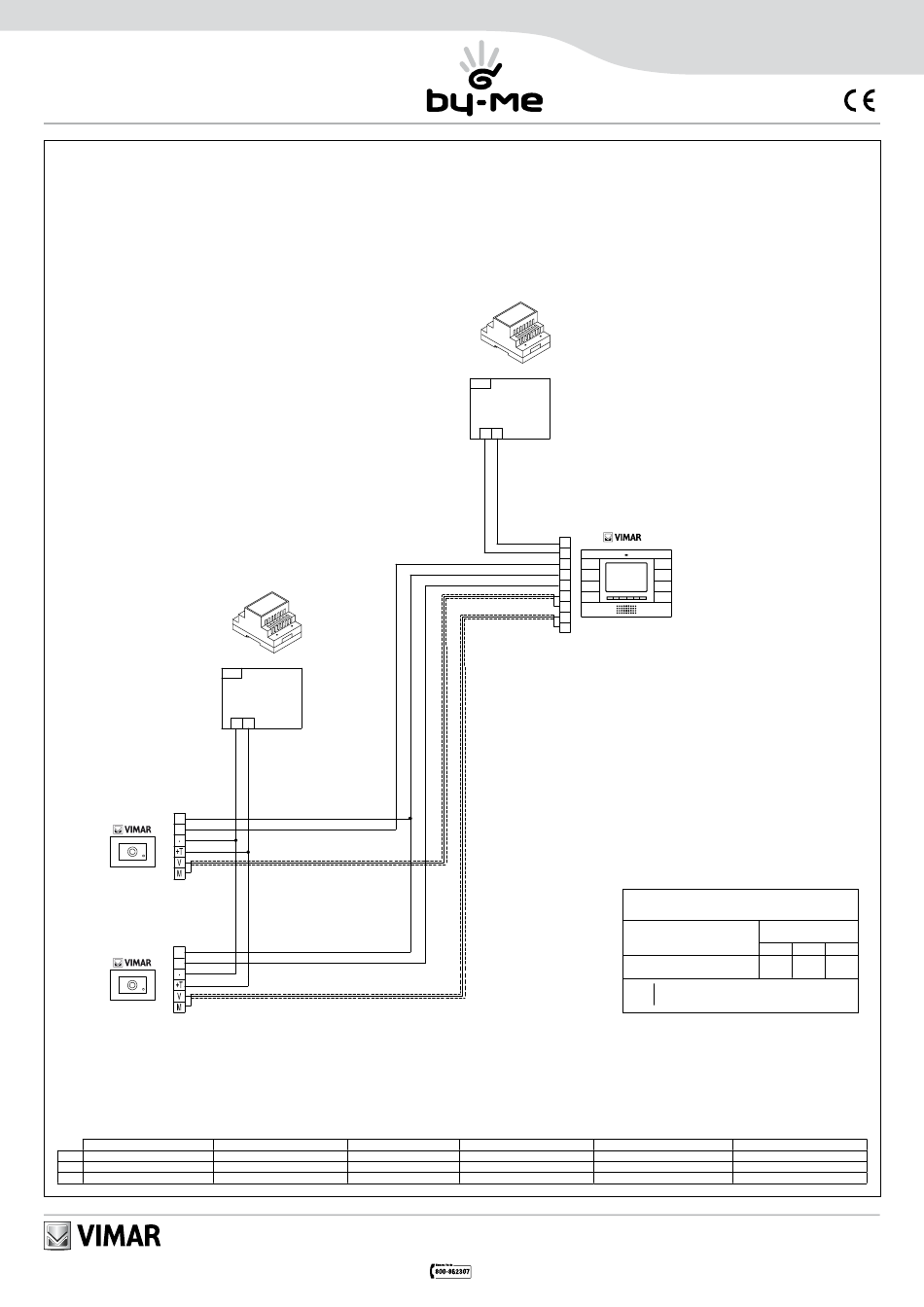

SCHEMA IMPIANTO TVCC 2 CANALI AUDIO/VIDEO CON TELECAMERE DA INCASSO
DIAGRAM OF CCTV 2 CHANNEL AUDIO/VIDEO SYSTEM WITH FLUSH-MOUNTING VIDEO CAMERAS
SCHÉMA INSTALLATION CCTV 2 CANAUX AUDIO/VIDÉO AVEC CAMÉRAS À ENCASTRER
PLAN EINER CCTV-ANLAGE 2-KANAL AUDIO/VIDEO MIT KAMERAS FÜR UNTERPUTZMONTAGE
ESQUEMA DE INSTALACIÓN DE UN SISTEMA DE TVCC DE DOS CANALES AUDIO/VÍDEO CON TELECÁMARAS DE EMPOTRAR
ΣΧΈΔΙΟ ΕΓΚΑΤΆΣΤΑΣΗΣ TVCC 2 ΚΑΝΆΛΙΑ ΉΧΟΥ/ΕΙΚΌΝΑΣ ΜΕ ΧΩΝΕΥΤΈΣ ΚΆΜΕΡΕΣ
7
6
TCM
20565 / 14565
7
6
TCM
20565 / 14565
Italiano English
AL Alimentatore Power supply
TCM Telecamera con microfono Video camera with microphone
MO Monitor Monitor
Viale Vicenza, 14 - I 36063 Marostica VI
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188 - Fax (Export) +39 0424 488 709
www.vimar.eu
NT
PRI
AL
DC
0 +12
Français
Alimentateur
Caméra avec microphone
Moniteur
Notice technique - Montageanweisungen
NT
PRI
AL
DC
0 +24
+
-
A1
MA
A2
V1
M
V2
M
01958
Sección mínima de los conductores - Ελάχιστη διατομή αγωγών
Morsetti - Terminals - Bornes
Klemmen - Bornes -
Altri - Others - Autres -
Sonstige - Otros -
VIDEO
Deutsch Español
Netzgerät Alimentador
Kamera mit Mikrofon Telecámara con micrófono
Monitor Monitor
Istruzioni - Instruction sheet
Hoja de instalación - Οδηγίες
MO
Sezione minima conduttori - Conductor minimum cross-section
Section minimum conducteurs - Mindestquerschnitt der Leiter
Fino a ... - Up to ... - Jusqu'à ...
Bis zu ... - Hasta ... - Μέχρι ...
Επαφές
50 m 100 m
0,5 mm 2 0,75 mm
Άλλα
Cavo coassiale 75 ohm - 75 Ohm coaxial cable
Câble coaxial 75 Ohm - Koaxialkabel 75 Ohm
Cable coaxial 75 Ohm - Ομοαξονικό καλώδιο 75 Ohm
Ελληνικά
Τροφοδοτικό
Κάμερα με μικρόφωνο
Οθόνη
90701958B0 01 0812
VIMAR - Marostica - Italy
200 m
2 1 mm 2
