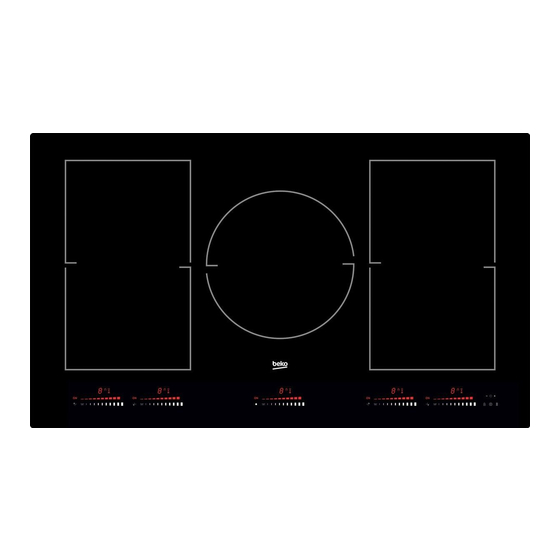

Beko Bcti36510 Quick Start Manual

Induction hob g5 – tc flex slider
Hide thumbs

Advertisement

Quick Links

TABLE INDUCTION G5 - TC FLEX SLIDER
1. Détecter les fausses pannes :
1-1 Raccordement au réseau électrique :
• Vérifier le serrage des vis du bornier de branchement
• Vérifier la section des câbles utilisés (voir notice)
• Vérifier si le fil de terre (vert) est branché
1+2 = phase L1
4+5 = phase L2
3 = pas de branchement
Terre = obligatoire
câble d'alimentation : conseillé avec des cosses serties
serrage des vis : soit avec torx N°20 (vivement conseillé), soit avec un gros
tournevis plat.
La vérification du branchement et du serrage doit être faite avant toute
intervention dans la plaque.
Un mauvais serrage peut être à l'origine d'une panne.
Si un pontage n'est pas fait correctement ou si une vis est mal serrée, il peut y
avoir les symptômes suivants :
- soit aucun « 8 » ne s'affiche à la connexion électrique,
- soit les « 8 » s'affichent et ensuite l'erreur « E6 », qui indique un problème au
bornier de branchement.
1/12
D45127-0
INDUCTION G5
Crée le 07/03/17
Modifié le
FR
GB
DE

Advertisement

loading

  Related Manuals for Beko Bcti36510

  Summary of Contents for Beko Bcti36510

  • Page 1 D45127-0 INDUCTION G5 TABLE INDUCTION G5 - TC FLEX SLIDER 1. Détecter les fausses pannes : 1-1 Raccordement au réseau électrique : • Vérifier le serrage des vis du bornier de branchement • Vérifier la section des câbles utilisés (voir notice) •...
  • Page 2 D45127-0 INDUCTION G5 1-2 Installation : • Vérifier la mise en place du joint mousse sous la vitre • Lorsque la vitre est collée avec du silicone et en cas d’intervention SAV : laisser la vitre en place et démonter le caisson métallique sous le plan de travail.
  • Page 3 D45127-0 INDUCTION G5 • En cas de surchauffe des foyers une réduction automatique et progressive de la puissance s’opère. 2. Déterminer la panne suivant les indications du bandeau. 2-1 Affichage (suivant modèles) : Affichage Désignation Description Zéro La zone de chauffe est activée. 1…9 Niveau de puissance Etat du niveau de cuisson.
  • Page 4 D45127-0 INDUCTION G5 2-3 Prise en main rapide : Au branchement de la table à l’alimentation électrique, les segments des afficheurs défilent suivant un mouvement circulaire. Appuyer sur la touche Marche/Arrêt générale [0/I] (On/Off), puis appuyer sur la touche Marche/Arrêt de la zone de cuisson [0/I] (On/Off), « 0 » s’affichent. Si aucune manipulation n’est faite dans les 20 secondes, tout s’éteint.
  • Page 5 D45127-0 INDUCTION G5 INDUCTION HOB G5 – TC FLEX SLIDER 1. To detect the wrong breakdowns : 1-1 Connection to the electric network: • Control the tightening of the screws of the connection box • Control the section of the cables used (see manual of use) •...
  • Page 6 D45127-0 INDUCTION G5 1-2 Installation : • Control the installation of the gasket under the glass. • If the glass is glued with silicone and in case of an after sales service: leave the glass in place and dismount the steel case under the work plan. •...
  • Page 7 D45127-0 INDUCTION G5 2. To determine the breakdown according to the indications of the control panel. 2-1 Normal Display (according to the models) Display Designation Description Zero The heating zone is activated. 1…9 Power level Selection of the cooking level. No Pan detection No pan or inadequate pan.
  • Page 8 D45127-0 INDUCTION G5 2-3 Fast starting : When the hob is connected to the electric network, the displays’ segments scroll clockwise. Press the main key [0/I] (On/Off), then press the cooking zone key [0/I] (On/Off), « 0 » appears. If no handling is made within 20 seconds, everything switches off. So, slide on the «...
  • Page 9 D45127-0 INDUCTION G5 INDUKTIONSKOCHFELD G5 – TC FLEX SLIDER 3. Die falschen Pannen entdecken: 1-1 Verbindung am Stromversorgungsnetz: • Schrauben fest anziehen. • Prüfung der Kabelquerschnitte. (Siehe Gebrauchsanweisung) • Prüfen, ob die Erde (Grün) angeschlossen ist. 1+2 = Phase L1 4+5 = Phase L2 3 = Kein Anschluss Erdung = obligatorisch...
  • Page 10 D45127-0 INDUCTION G5 1-2 Montage : • Prüfen Sie dass die Dichtung unter dem Glas angelegen ist. • Wenn die Mulde in der Arbeitsplatte mit Silikon geklebt ist und im Falle eines Kundendienstsintervention müssen Sie das Gehäuse der Mulde von unten abnehmen.
  • Page 11 D45127-0 INDUCTION G5 2. Die Panne nach den Hinweisen des Bedienfeldes bestimmen. 2-1 Normaler Anschlag: Anzeige Benennung Beschreibung Null Die Kochzone ist aktiviert 1…9 Leistungsstufe Einstellung der Leistung Topferkennung Topf nicht aufgesetzt oder nicht geeignet Ankochautomatik Höchste Leistung + Ankochen Restwärme Kochzone ist heiß...
  • Page 12 D45127-0 INDUCTION G5 2-3 Schnelle Inbetriebnahme: Nach dem Anschluss der Mulde am Stromversorgungsnetz, blinken die Anzeige Segmente in Kreisbewegung. Drucken Sie auf die Haupttaste On/Off, danach drücken auf die Kochzone Taste On/Off, « 0 » erscheint. Wenn dann während 20 Sekunden keine Betätigung auf dem Display statt findet, löst sich die Mulde wieder auf.
