Vimar Eikon 20137.120 Manual

Eikon Arké
20137.120 19137.120
Regolatore SLAVE 120 V~ 60 Hz per lampade ad incandescenza 40-500 W, trasformatori
elettronici 40-300 VA, lampade CFL dimmerabili 10-200 W, lampade LED dimmerabili 3-200 W,
comando da regolatore MASTER universale con adattatore di carico, grigio. Apparecchio non
installabile nei contenitori Isoset.
IMPORTANTE: Le lampade comandabili da un singolo regolatore MASTER o SLAVE devo-
no essere tutte uguali. Tutti i carichi comandati devono essere dichiarati DIMMERABILI
dal costruttore. Verificare sulla confezione delle lampade la tipologia di dimmeraggio
compatibile: LE (Leading Edge) o TE (Trailing Edge). Nel caso in cui non sia indicato, la
lampada può funzionare in entrambe le modalità (scelta a discrezione dell'installatore).
Dimmerazione con taglio inizio fase LE
CARATTERISTIChE
• I regolatori SLAVE per funzionare, necessitano del relativo regolatore MASTER.
• Accensione graduale (soft start): garantisce un passaggio graduale dallo stato di spento a
quello di luminosità massima o precedentemente impostata.
• Accensione istantanea (flash start): da utilizzare con lampade fluorescenti compatte, garanti-
sce una corretta accensione delle lampade con difficoltà di accensione al minimo.
• Spegnimento graduale (soft end): garantisce un passaggio graduale dallo stato di accese
a quello di spento.
• Regolazione taglio inizio fase (LE): da utilizzare con lampade ad incandescenza, lampade
fluorescenti compatte o a LED compatibili, e trasformatori elettronici di tipo
• Regolazione taglio a fine fase (TE): da utilizzare con carichi compatibili come lampade fluore-
scenti, lampade a LED o trasformatori elettronici di tipo
• Protezione termica e contro i cortocircuiti all'accensione con segnalazione di intervento
mediante spia lampeggiante posta sotto al coperchio.
• Funzione MASTER-SLAVE: ponendo attenzione a non superare la potenza massima coman-
dabile da ciascun regolatore, ad un dispositivo MASTER possono essere aggiunti fino a
3 dispositivi SLAVE per un carico massimo totale di 2000 W (VA) corrispondenti a 500 W/
VA massimi collegati a ciascuno dei 4 dispositivi. Nel caso di lampade fluorescenti o a led, la
potenza massima comandata dal master non deve superare i 40 W.
• Se il regolatore SLAVE non si accende verificare la posizione dei dip-switch; se la spia non
lampeggia agire sul dip-switch LE-TE mentre se lampeggia agire su Flash start-Soft start.
• Va utilizzato in luoghi asciutti e non polverosi ad una temperatura compresa tra 0 °C e +35 °C.
• Nel caso di installazione di 2 regolatori nella stessa scatola, i carichi comandabili da ciascun
regolatore devono essere ridotti in modo che la loro somma non superi la potenza massima
comandabile di un singolo dispositivo.
COLLEgAMENTI
• Il collegamento deve avvenire in associazione a un portafusibile con fusibile rapido a alto potere
di interruzione tipo F5AH250V come risulta dallo schema.
• Comando mediante pulsanti incorporati o da più punti con pulsanti NO in parallelo. Non utiliz-
zare pulsanti NO con spia luminosa.
ATTENZIONE: Il PuLSANTE VA COLLEgATO AL CAVO DI NEuTRO.
• Per un corretto funzionamento, la lunghezza di ciascun collegamento tra il regolatore MASTER
e i regolatori SLAVE o i pulsanti NO non deve superare 100 m.
• Spingere i conduttori di collegamento sul fondo della scatola onde evitare che vadano a
toccare il corpo del regolatore.
Viale Vicenza, 14 - 36063 Marostica VI Italy
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188 - Fax (Export) +39 0424 488 709
www.vimar.com
Idea Plana
16604.120 14137.120
Dimmerazione con taglio fine fase TE
.
L
.
C

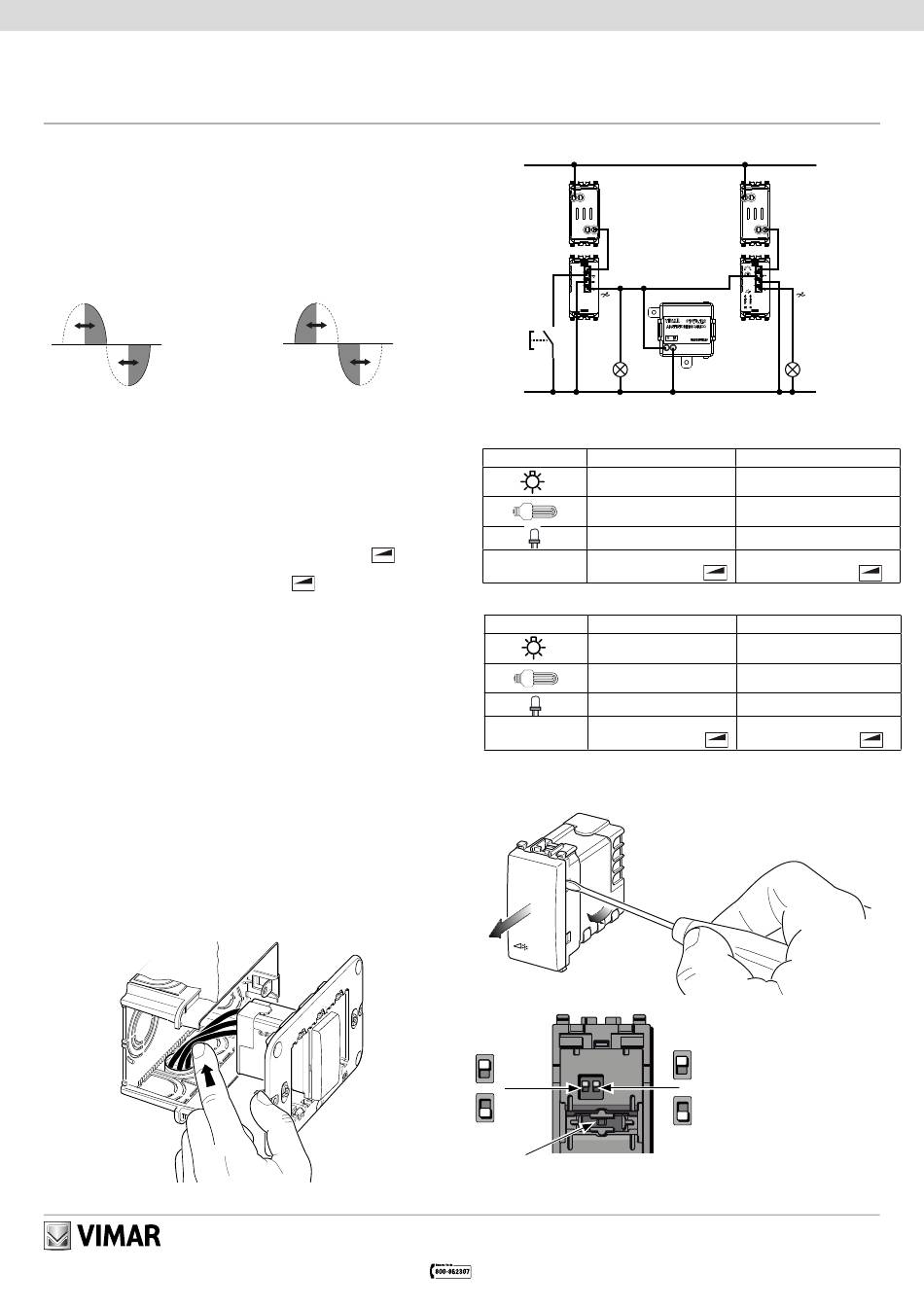

COLLEgAMENTO MASTER/SLAVE
L
20416
19416
16460
14416
L
20135.120
20136.120
19135.120
19136.120
P
16559.120
16603.120
14135.120
14136.120
N
Pulsante
ON/OFF e
Lampada
regolazione
N
N
In questa configurazione è sempre necessario utilizzare l'adattatore di carico art. 01873.120
Carichi comandabili dal MASTER in configurazione MASTER-SLAVE
Carichi comandabili
40 ÷ 500 W
10 ÷ 40 W (max 2 lampade)
3 ÷ 40 W (max 2 lampade)
Trasformatori elettronici 40 ÷ 300 W
per alogene (max 3 trasformatori di tipo
Carichi comandabili dallo SLAVE in configurazione MASTER-SLAVE
Carichi comandabili
40 ÷ 500 W
10 ÷ 100 W (max 5 lampade)
3 ÷ 100 W (max 5 lampade)
Trasformatori elettronici 40 ÷ 300 W
per alogene (max 3 trasformatori di tipo
CONfIguRAZIONE
Rimuovere il coperchio del regolatore.
TE
LE
Spia di
segnalazione
ATTENZIONE: In caso di collegamento MASTER-SLAVE i dip-switch dello SLAVE devono
essere collocati nella stessa posizione di quelli del MASTER.
20416
19416
16460
14416
L
S
N
20137.120
120 V~ 60 Hz
19137.120
16604.120
14137.120
Lampada
01873.120
N N
LE TE
40 ÷ 300 W
10 ÷ 40 W (max 2 lampade)
3 ÷ 40 W (max 2 lampade)
40 ÷ 300 W
) (max 5 trasformatori di tipo
L
LE TE
40 ÷ 300 W
10 ÷ 200 W (max 10 lampade)
3 ÷ 200 W (max 10 lampade)
40 ÷ 300 W
) (max 5 trasformatori di tipo
L
Flash start
accensione al massimo per 1 s per poi
portarsi all'intensità impostata
Soft start
accensione graduale fino a raggiungere
l'intensità impostata
49400636A0 01 1309
VIMAR - Marostica - Italy
)
C
)
C
