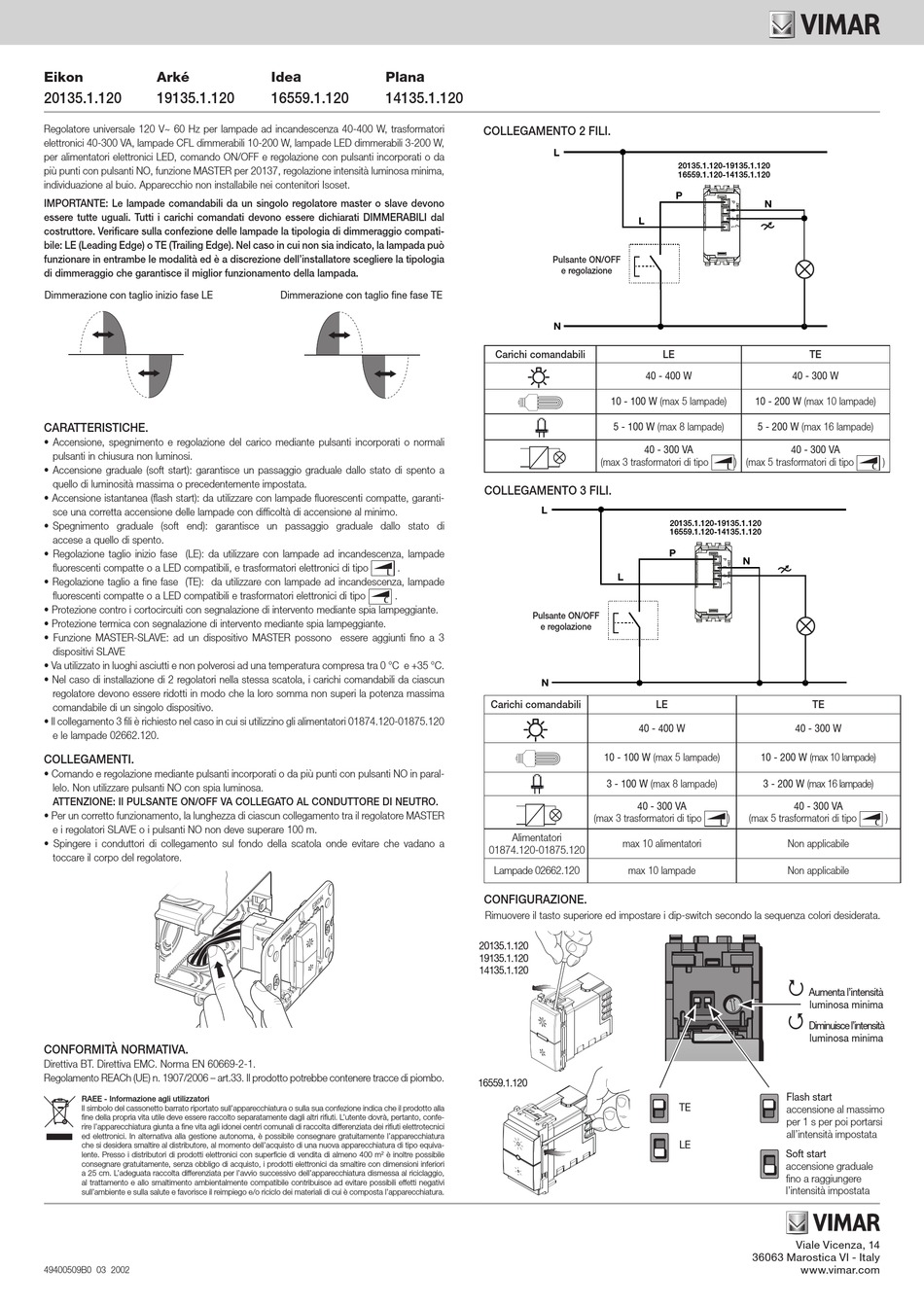

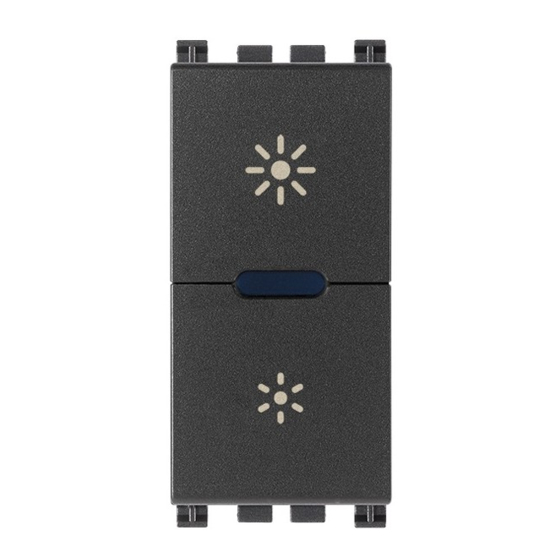

Vimar Eikon 20135.1.120 Manual

Eikon Arké
20135.1.120 19135.1.120
Regolatore universale 120 V~ 60 Hz per lampade ad incandescenza 40-400 W, trasformatori
elettronici 40-300 VA, lampade CFL dimmerabili 10-200 W, lampade LED dimmerabili 3-200 W,
per alimentatori elettronici LED, comando ON/OFF e regolazione con pulsanti incorporati o da
più punti con pulsanti NO, funzione MASTER per 20137, regolazione intensità luminosa minima,
individuazione al buio. Apparecchio non installabile nei contenitori Isoset.
IMPORTANTE: Le lampade comandabili da un singolo regolatore master o slave devono
essere tutte uguali. Tutti i carichi comandati devono essere dichiarati DIMMERABILI dal
costruttore. Verificare sulla confezione delle lampade la tipologia di dimmeraggio compati-
bile: LE (Leading Edge) o TE (Trailing Edge). Nel caso in cui non sia indicato, la lampada può
funzionare in entrambe le modalità ed è a discrezione dell'installatore scegliere la tipologia
di dimmeraggio che garantisce il miglior funzionamento della lampada.
Dimmerazione con taglio inizio fase LE
CARATTERISTICHE.
• Accensione, spegnimento e regolazione del carico mediante pulsanti incorporati o normali
pulsanti in chiusura non luminosi.
• Accensione graduale (soft start): garantisce un passaggio graduale dallo stato di spento a
quello di luminosità massima o precedentemente impostata.
• Accensione istantanea (flash start): da utilizzare con lampade fluorescenti compatte, garanti-
sce una corretta accensione delle lampade con difficoltà di accensione al minimo.
• Spegnimento graduale (soft end): garantisce un passaggio graduale dallo stato di
accese a quello di spento.
• Regolazione taglio inizio fase (LE): da utilizzare con lampade ad incandescenza, lampade
fluorescenti compatte o a LED compatibili, e trasformatori elettronici di tipo
• Regolazione taglio a fine fase (TE): da utilizzare con lampade ad incandescenza, lampade
fluorescenti compatte o a LED compatibili e trasformatori elettronici di tipo
• Protezione contro i cortocircuiti con segnalazione di intervento mediante spia lampeggiante.
• Protezione termica con segnalazione di intervento mediante spia lampeggiante.
• Funzione MASTER-SLAVE: ad un dispositivo MASTER possono essere aggiunti fino a 3
dispositivi SLAVE
• Va utilizzato in luoghi asciutti e non polverosi ad una temperatura compresa tra 0 °C e +35 °C.
• Nel caso di installazione di 2 regolatori nella stessa scatola, i carichi comandabili da ciascun
regolatore devono essere ridotti in modo che la loro somma non superi la potenza massima
comandabile di un singolo dispositivo.
• Il collegamento 3 fili è richiesto nel caso in cui si utilizzino gli alimentatori 01874.120-01875.120
e le lampade 02662.120.
COLLEGAMENTI.
• Comando e regolazione mediante pulsanti incorporati o da più punti con pulsanti NO in paral-
lelo. Non utilizzare pulsanti NO con spia luminosa.
ATTENZIONE: Il PULSANTE ON/OFF VA COLLEGATO AL CONDUTTORE DI NEUTRO.
• Per un corretto funzionamento, la lunghezza di ciascun collegamento tra il regolatore MASTER
e i regolatori SLAVE o i pulsanti NO non deve superare 100 m.
• Spingere i conduttori di collegamento sul fondo della scatola onde evitare che vadano a
toccare il corpo del regolatore.
CONFORMITÀ NORMATIVA.
Direttiva BT. Direttiva EMC. Norma EN 60669-2-1.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.
