Summary of Contents for Vimar ELVOX EIM2

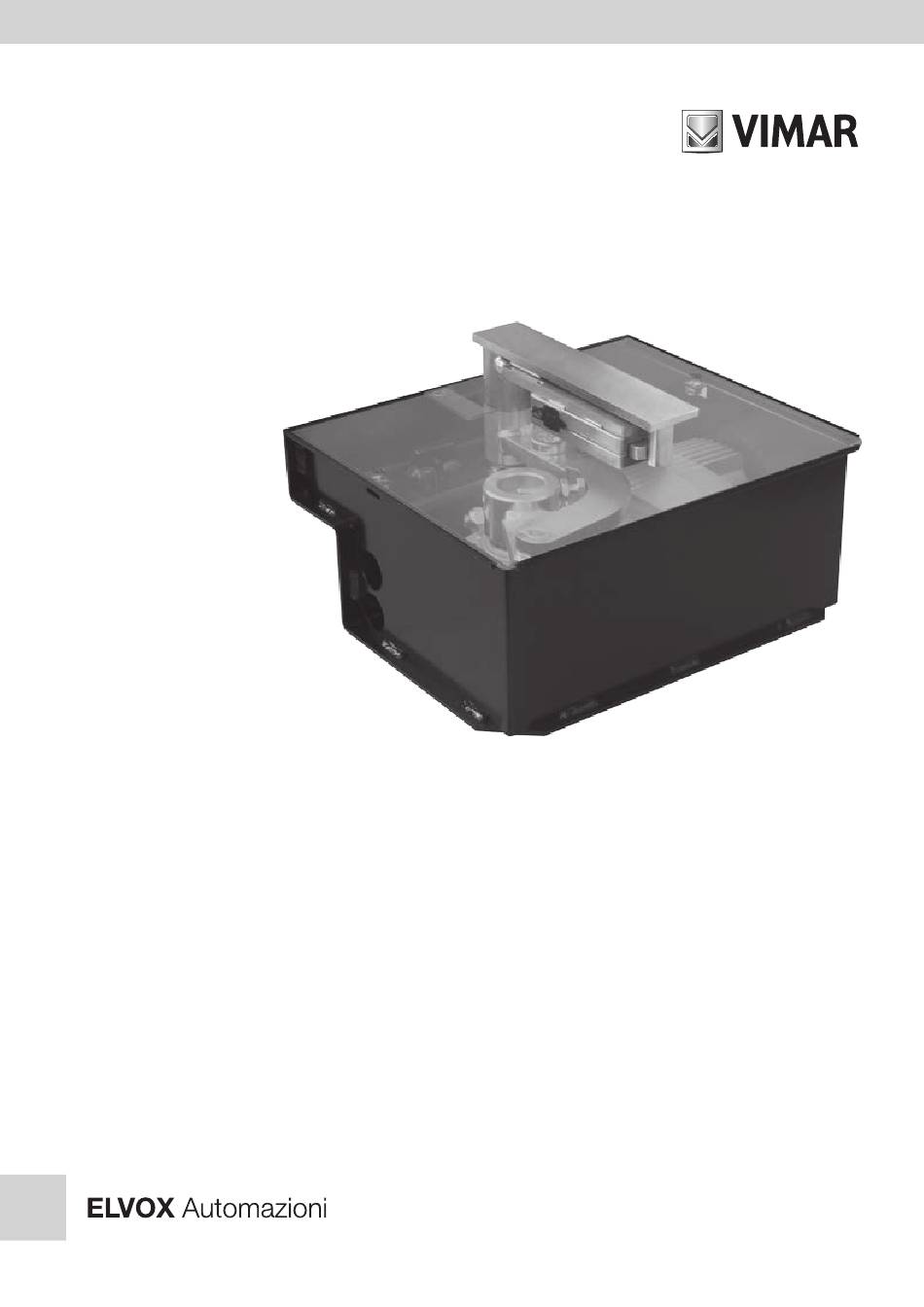

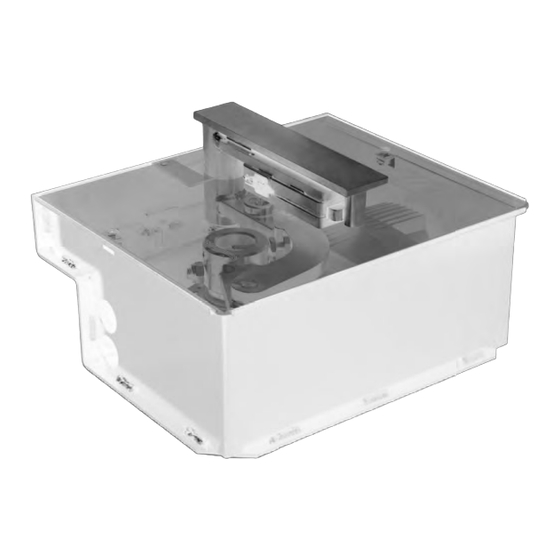

- Page 1 Manuale per il collegamento e l’uso Installation and operation manual EIM2, EIM2.120, EIM2.180 Attuatore interrato 120/230 V 3,5 m Underground actuator 120/230 V 3,5 m...
-
Page 2: Caratteristiche Tecniche
HIDDY 350A 1 - Caratteristiche tecniche CARATTERISTICHE HIDDY 350A HIDDY 350A HIDDY 350A è un operatore irreversibile con finecorsa meccanici e TECNICHE 110° 180° coperchio carrabile. Lunghezza max. anta (m.) 3,5* HIDDY 350A è dotato di variazione di velocità dell’anta sia in Peso max cancello (Kg) 800 (2 m) - 400 (3,5 m) apertura che in chiusura (apertura iniziale lenta, poi veloce e chiusura... - Page 3 HIDDY 350A Layout impianto EIM2.180 (180°) 2x1mm 3x0,5mm 2x0,5mm 4x0,5mm 2x0,5mm 3x1,5mm 230/120 Vac 4x1,5 mm A - Attuatore interrato (EIM2.180) F - Lampeggiante (ELA6) B - Cassa di fondazione (EIC5) G - Radiocomando 2 canali C - Sblocco (EIS5.L) H - Coppia di fotocellule I - Selettore D - Accessori conversione...
-
Page 4: Installazione
HIDDY 350A 3 - Installazione 3.1 - Controllo pre-installazione Le ante devono essere solidamente fissate ai cardini delle colonne, non devono flettere durante il movimento e devono muoversi senza attriti. Prima d’installare HIDDY 350A è meglio verificare tutti gli ingombri necessari per poterlo installare. - Page 5 HIDDY 350A 3.3 - Installazione HIDDY 350A 110° (EIM2) - Ingrassare accuratamente il perno della cassa di fondazione. Appog- giare la sfera (A) ed inserire la leva di traino (B) dopo aver fissato lo sblocco (Fig. 6). - Inserire il piatto dell’attacco cancello (C) tramite il suo perno nella leva di traino (B) (Fig.
- Page 6 HIDDY 350A 3.5 - Regolazione arresti meccanici HIDDY 350A 110° (EIM2) Usando il HIDDY 350A non è necessario fissare fermi a terra o altro perché è dotato all’interno di viti di fermo registrabili per delimitare la corsa dell’anta. Per accedere alle viti è necessario togliere il coperchio del HIDDY 350A. - Per ottenere l’apertura desiderata del cancello è...
-
Page 7: Dichiarazione Ce Di Conformita
è stata dichiarata conforme, se del caso, alle disposizioni della Direttiva 2006/42/CE. Dichiara che la documentazione tecnica pertinente è stata costituita da Vimar SpA, è stata compilata in conformità all’al- legato VIIB della Direttiva 2006/42/CE e che sono stati rispettati i seguenti requisiti essenziali: 1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7,... -
Page 8: Technical Features
HIDDY 350A 1 - Technical features HIDDY 350A HIDDY 350A TECHNICAL DATA the HIDDY 350A is an irreversible operator complete with mechanical 110° 180° limit switches and a trafficable cover. Max. leaf length (m.) 3.5* HIDDY 350A varying the speed of the opening and closing movements Max. - Page 9 HIDDY 350A System lay-out EIM2 EIM2.180 (180°) 2x1mm 3x0.5mm 2x0.5mm 4x0.5mm 2x0.5mm 3x1.5mm 230/120 Vac 4x1.5 mm A - Underground actuator (EIM2.180) F - Flashing light (ELA6) B - Foundation box (EIC5) G - 2-channel remote control C - Unlocking (EIS5.L) H - Pair of photocells I - Selector switch D - Accessories for...
-
Page 10: Installation
HIDDY 350A 3 - Installation 3.1 - Pre-installation checks The leaf must be fixed firmily on the hinges to the pillars, must not be flexible during the movement and must move without frictions. Before the installation of HIDDY 350A, verify all dimensions etc. There’s no need for any modification, if the gate is like that shown in Fig. - Page 11 HIDDY 350A 3.3 - Installing HIDDY 350A 110° (EIM2) - Make sure that the pivot of foundation box is well greased. Lay down the ball (A) end insert drive rod (B) after fitting release system (picture 6). - Fit gate bracket plate (C) through its pivot in the drive rod (B) (picture 6). - Place gate leaf between upper hinge and plate of gate bracket (hinge and pivot of gate bracket plate should be perfectly aligned).
- Page 12 HIDDY 350A 3.5 - Adjustment of HIDDY 350A 110° (EIM2) mechanical Make certain that moving parts located inside the box are greased once a year, and check the force transmitted through the drive to the gate. stopper In the event that the need for servicing or repairs should arise, the speed The HIDDY 350A system requires no floor stops or other accessories reducer can be removed from the box without taking down the gate.
-
Page 13: Ec Declaration Of Conformity
Note: The contents of this declaration correspond to what declared in the last revision of the official declaration available before printing this manual. The text herein has been re-edited for editorial purposes. A copy of the original declaration can be requested to Vimar SpA. - Page 14 HIDDY 350A...
- Page 15 HIDDY 350A...
- Page 16 Viale Vicenza, 14 36063 Marostica VI - Italy 49401101A0 03 1810 www.vimar.com...
