DE DEUTSCH
Das Prinzip

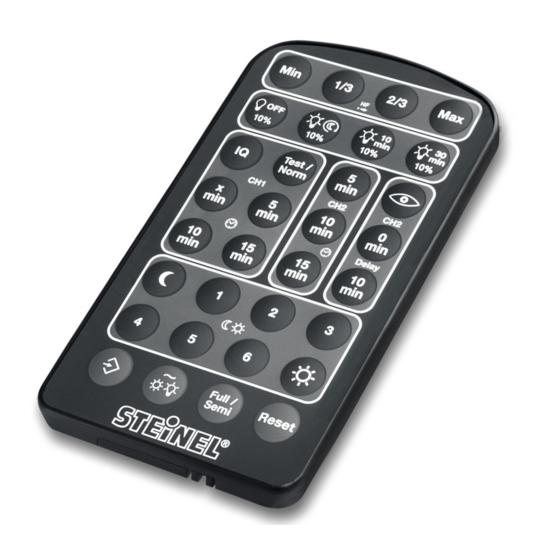

Die optionale Fernbedienung zum Presence Control PRO erleichtert die Installation von größeren Beleuchtungsanlagen,
da nicht mehr jeder Präsenzmelder vor der Installation eingestellt werden muss. Es können mit der Fernbedienung
beliebig viele Presence Control Melder gesteuert werden. Jeder gültige Tastendruck wird durch Blinken der blauen LED
am Sensor angezeigt.
Funktionen
Reichweiteneinstellung (Werkseinstellung: max. 8m)
Durch Tastendruck kann die Reichweiteneinstellung von min 1 m, 1/3, 2/3 bis max. 8 m vorgenommen
1
werden (nur für HF-Sensoren).
2
Grundhelligkeit (10%) (Werkseinstellung: OFF)
Information
Grundhelligkeit deaktiviert
RC 8
Grundhelligkeit die ganze Nacht
Grundhelligkeit für dargestellte Zeit
Zeiteinstellung CH 1 - Nachlaufzeit Schaltkontakt 1 (Werkseinstellung: IQ-Modus)
3 Testbetrieb. Der Testbetrieb dient zur Prüfung der Funktionalität, sowie des Erfassungsbereiches.
FI NO GR TR HU Unabhängig von Helligkeit und Bewegung schaltet der Präsenzmelder für ca. 8 Sek. ein. Der Testbetrieb
hat Vorrang vor allen anderen Einstellungen. Im Normalbetrieb gelten alle individuell eingestellten Werte.
Nach 10 min. wird der Testbetrieb automatisch verlassen.
4
IQ-Modus. Nachlaufzeit passt sich dynamisch, selbstlernend dem Benutzerverhalten an. Über einen
1
Lernalgorithmus wird die optimale Zeit ermittelt. Die kürzeste Zeit beträgt 5 min, die längste Zeit 20 min.
5 Einstellen der Leuchtdauer auf eine individuell gewünschte Zeit. Jeder Tastendruck erhöht die gewünschte
Zeiteinstellung um jeweils 1 Minute.
6 Die gewünschte Leuchtdauer nach letzter Bewegungserfassung kann durch Drücken der Tasten auf
5 min., 10 min. bis 30 min. eingestellt werden.
2 Zeiteinstellung CH 2 - Nachlaufzeit Schaltkontakt 2 (HLK) (Werkseinstellung: 5 min.)
7 Die gewünschte Leuchtdauer/Nachlaufzeit nach letzter Bewegungserfassung kann durch Drücken der
Tasten auf 5 min., 10 min. bis 15 min. eingestellt werden.
Zeiteinstellung CH 2 - Delay (Zeitverzögerung) (Werkseinstellung: ON/OFF)
8 Raumüberwachung ON/OFF
7
Automatische Anpassung der Einschaltverzögerung nach Aufenthalt von Personen im Detektionsbereich.
9
Keine Zeitverzögerung.
8
10 Zeitverzögerung 10 min.
CR2032
Dämmerungseinstellung (Werkseinstellung: 5)
9
Die gewünschte Ansprechschwelle kann von ca. 10 – 1000 Lux eingestellt werden.
11
Anwendungsbeispiele
Nachtbetrieb
CR2032
10 Flure, Eingangshallen
Treppen, Rolltreppen, Fahrbänder
Waschräume, Toiletten, Schalträume, Kantinen
Verkaufsbereich, Kindergärten, Vorschulräume, Sporthallen
CR2032
Arbeitsbereiche: Büro-, Konferenz-, und Besprechungs-
räume, feine Montagearbeiten, Küchen
Sehintensive Arbeitsbereiche:
Labor, technisches Zeichnen, präzise Arbeiten
11
Tageslichtbetrieb
13
12
Nachtbetrieb
14 Teach-IN. Dämmerungseinstellung über die Speichertaste/Teach-Modus. Bei den gewünschten Lichtver-
16 hältnissen, bei dem der Sensor zukünftig auf Bewegung reagieren soll, ist diese Taste zu drücken. Der
aktuelle Dämmerungswert wird gespeichert.
Konstantlichtregelung (Werkseinstellung: ON)
15
ON = blaue LED leuchtet. OFF = blaue und rote LED leuchten
17
Automatischer oder manueller Betrieb (Werkseinstellung: ON / Vollautomatik)
16
ON = blaue LED leuchtet. OFF = blaue und rote LED leuchten, manueller Betrieb
Reset
17
Zurücksetzen aller Einstellungen auf die an dem Melder manuell eingestellten Werte bzw.
Werkseinstellungen.
CR2032
Entsorgung
Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.
Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer
Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Herstellergarantie
Herstellergarantie für Unternehmer, wobei Unternehmer eine natürliche oder juristische Person oder eine rechtsfähige
Personengesellschaft ist, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen
Tätigkeit handelt.
Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz
Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Kunde
gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen:
Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur oder Austausch mangel-
hafter Teile ggf. Austausch durch ein Nachfolgemodell oder Erstellung einer Gutschrift), die nachweislich innerhalb der
Garantiezeit auf einem Material- oder Herstellungsfehler beruhen.
Die Garantiezeit für
• Sensorik / Außenleuchten / Innenleuchten beträgt: 5 Jahre und beginnt mit dem Kaufdatum des Produktes.
Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie
ausgeschlossen:
• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
• bei Transportschäden oder -verlusten.
Diese Herstellergarantie lässt Ihre gesetzlichen Rechte unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu
den gesetzlichen Rechten und beschränken oder ersetzen diese nicht.
Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches
Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf
(CISG).
Geltendmachung
Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg,
der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die
STEINEL Vertrieb GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen
daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im
Helligkeitssollwerte
Rahmen der Rücksendung übernehmen wir keine Haftung.
D E U
1
2
1 3 3 5
J A H R
4
5
HERSTELLER HERSTELLER
GARANTIE GARANTIE
6
13
Tageslichtbetrieb
Werfen Sie Elektrogeräte nicht in den Hausmüll!
Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,
Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-
Originalteile sind,
HERSTELLER
GARANTIE
