STEINEL PROFESSIONAL RC 10 Information

D GB F NL I E P S
H CZ SK PL RO SLO HR EST
1
2
5
7
6
11
14
110035115 03/2015_H
DEUTSCH
Das Prinzip

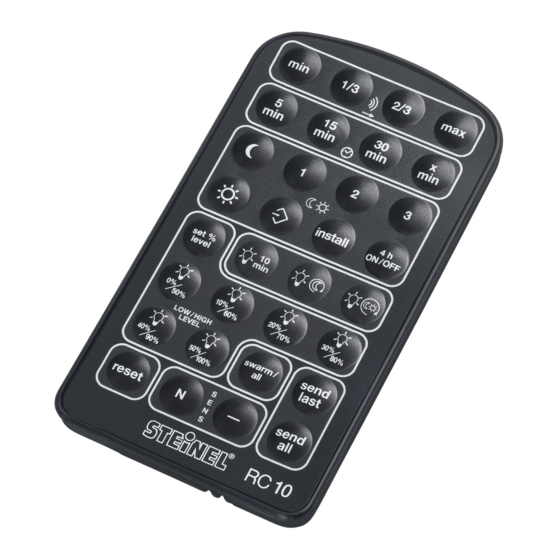

Die optionale Fernbedienung erleichtert die Installation von größeren Beleuchtungsanlagen,
da nicht mehr jede Leuchte vor der Installation eingestellt werden muss. Es können mit der
Fernbedienung beliebig viele Leuchten gesteuert werden. Jeder gültige Tastendruck wird an der
Leuchte durch Blinken angezeigt
Reichweiteneinstellung (Werkseinstellung max)
1
Durch Tastendruck kann die Reichweiteneinstellung von min. 1 m, 1/3, 2/3 bis
max. 8 m Durchmesser vorgenommen werden.
2 Zeiteinstellung / Nachlaufzeit
Die gewünschte Leuchtdauer nach letzter Bewegungserfassung kann durch
Information
Drücken der Tasten auf 5 min., 15 min. bis 30 min. eingestellt werden.
RC 10
3 Individuelle Leuchtdauer
Einstellen der Leuchtdauer auf eine individuell gewünschte Zeit. Jeder Tastendruck
erhöht die gewünschte Zeiteinstellung um jeweils 1 Minute
4
Dämmerungseinstellung (Werkseinstellung Tageslichtbetrieb)
Die gewünsc hte Ansprechschwelle kann von 1 = ca. 10, 2 = ca. 30-50,
3 = 300 Lux eingestellt werden.
DK FIN N GR TR
5
Nachtbetrieb (2 Lux)
LT LV BG CN RUS
7 Teach-IN
Dämmerungseinstellung über die Speichertaste/Teach-Modus. Bei den gewünschten
Lichtverhältnissen, unterhalb welchen der Sensor zukünftig auf Bewegung reagieren
soll, ist diese Taste zu drücken. Der aktuelle Dämmerungswert wird gespeichert.
8
Testbetrieb
Der Testbetrieb dient zur Prüfung der Funktionalität, sowie des Erfassungsberei-
ches. Unabhängig von Helligkeit schaltet die Leuchte bei Bewegung für 5 Sek. ein.
Der Testbetrieb hat Vorrang vor allen anderen Einstellungen. Nach 30 min. oder bei
3
erneuter Betätigung der Taste "install" wird der Testbetrieb automatisch verlassen.
9
Dauerlicht AN/AUS
Taste toggelt zwischen der Aktivierung 4h-Dauerlicht und 4h-AUS
10
Grundhelligkeit (Werkseinstellung Tag und Nacht)
Grundhelligkeit 10 min. Nachleuchten nach Hauptlicht
4
Grundhelligkeit die ganze Nacht
9
Grundhelligkeit Tag und Nacht
8
11 Grundhelligkeitslevel/Hauptlichtlevel
(Werkseinstellung 10% Grundlicht, 100% Hauptlicht)
10
Die eingestellten Werte ermöglichen eine Beleuchtung mit 0-50 % (Grundlicht) und
50-100 % (Hauptlicht). Erst bei
Bewegung im Erfassungsbereich wird das Licht (für die eingestellte Zeit, siehe
auf die ausgewählten Leistungen geschaltet (oberer Wert = Grundlichtlevel, unterer Wert
= Hauptlichtlevel. Um das Helligkeitslevel zu ändern, muss immer "set % level" gewählt
werden. Anschließend das gewünschte Helligkeitslevel 1. Wahl Grundlicht,
12
2. Wahl Hauptlicht.
Keine Funktion bei RS PRO LED Q1
12
Gruppenverhalten (Toggle)
13
(Werkseinstellung: all)
swarm = Bei Bewegung reagieren nur die direkt an den Master angrenzenden
all
15
6
Tageslichtbetrieb (2000 lux)
Komponenten.
= Bei Bewegung reagiert die ganze Gruppe.
D
13 Remote Group Setting (RGS)
Der zuletzt geänderte Parameter wird an die Gruppe gesendet
Der komplette Einstellungssatz/Parametersatz wird an die Gruppe gesendet.
14 Zurücksetzen aller Einstellungen auf die Potieinstellungen. Soll das gesamte
System auf die Potieinstellungen zurückgesetzt werden, ist nach dem Zurück-
setzen der Leuchte die Taste "send all" (siehe 13.) zu betätigen
15 Sensorempflindlichkeit
Bei Fehlschaltungen durch bewegende Objekte kann die Empfindlichkeit des Sensors
mit der Taste (–) reduziert werden, um potentielle Schaltungsgründe auszublenden.
Die Taste (N) stellt die normale Empfindlichkeit her.
Entsorgung
Werfen Sie Altgeräte, Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins
Wasser. Akkus/Batterien sollen gesammelt, recycelt oder auf umweltfreundliche
Weise entsorgt werden.
Nur für EU-Länder:
Gemäß der Richtlinie RL 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien recydelt
werden. Nicht mehr gebrauchsfähige Akkus/Batterien können in der Verkaufsstelle oder eine
Schadstoffsammelstelle abgegeben werden.
Garantieerklärung
Als Käufer stehen Ihnen die gesetzlich vorgeschriebenen Rechte gegen den Verkäufer zu.
Soweit diese Rechte in Ihrem Land existieren, werden sie durch unsere Garantieerklärung
weder verkürzt noch eingeschränkt. Wir geben Ihnen 5 Jahre Garantie auf die einwandfreie
Beschaffenheit und ordnungsgemäße Funktion Ihres STEINEL-Professional-Sensorik-Produktes.
Wir garantieren, dass dieses Produkt frei von Material-, Herstellungs- und Konstruktionsfehlern
ist. Wir garantieren die Funktionstüchtigkeit aller elektronischen Bauteile und Kabel, sowie die
Mangelfreiheit aller eingesetzten Werkstoffe und deren Oberflächen.
Geltendmachung
Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem
Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten
muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH - Reklamationsab-
teilung - Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen daher Ihren
Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und
-risiken im Rahmen der Rücksendung übernimmt STEINEL keine Haftung.
Informationen zur Geltendmachung eines Garantiefalles erhalten Sie auf unserer Homepage
www.steinel-professional.de/garantie
Wenn Sie einen Garantiefall haben oder eine Frage zu Ihrem Produkt
besteht, können Sie uns jederzeit gerne unter der Service-Hotline
+49 (0) 52 45 / 448 - 188 anrufen.
