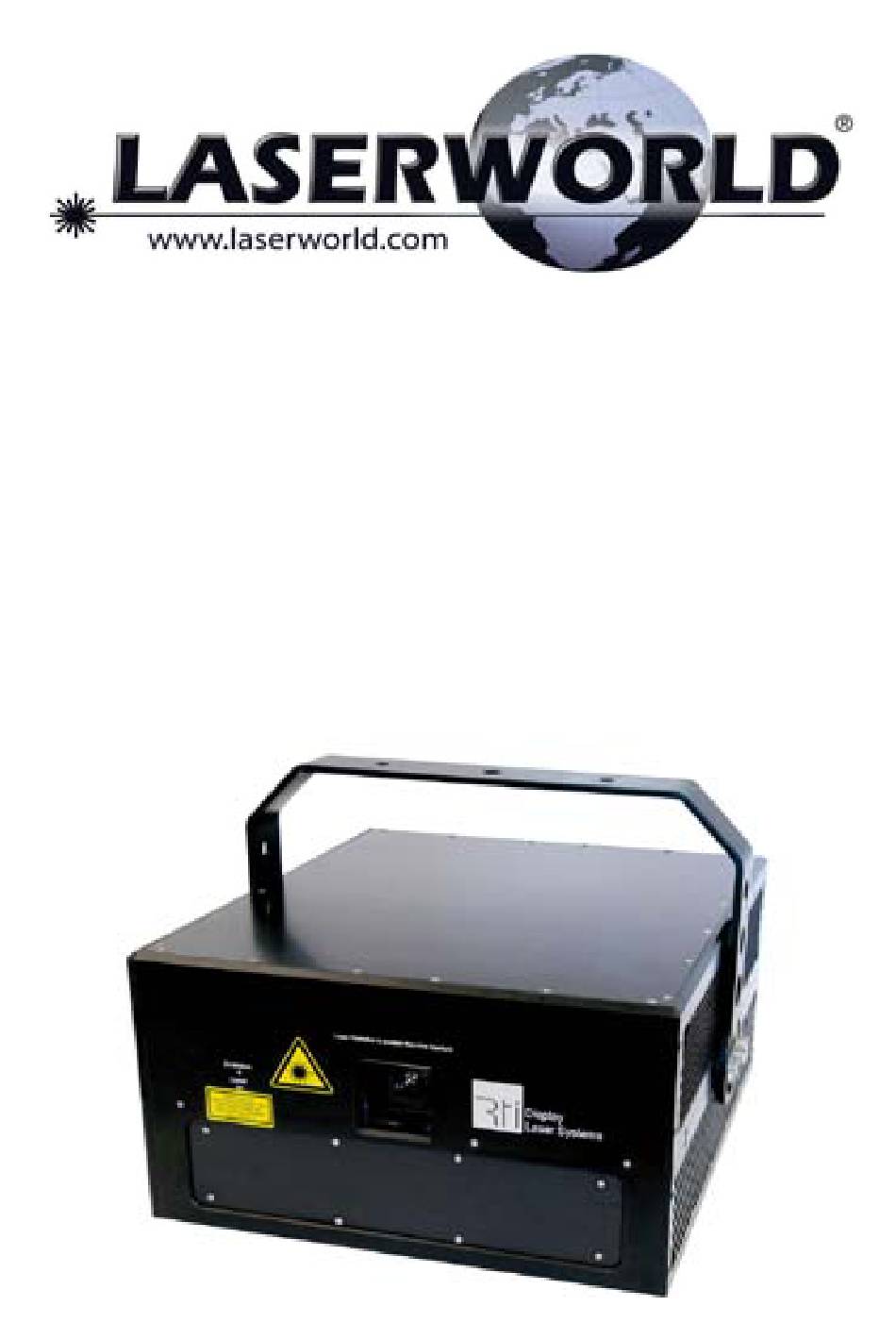

- Page 1 Manual / Bedienungsanleitung RTI-Nano Rainbow Series Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! English Deutsch rev. 01/2014...
- Page 2 Manual: RTI Nano Rainbow Series Legal notice: Rechtlicher Hinweis: Thank you for purchasing this Laserworld Die Firma Laserworld AG behält sich das product. Due to continual product develop- Recht vor, Änderungen an ihren Produkten ments and technical improvements, Laser- vorzunehmen, die der technischen Weiter- world (Switzerland) AG reserves the right to entwicklung dienen.
-
Page 3: Table Of Contents
Manual: RTI Nano Rainbow Series Content: Product and package contents Preliminary warning notices Steps for setup, safety instructions Safety instructions for work on the device Service notes Warnings and other notices on the device Device connections Operation Remote Control Pad Cleaning Final statement Technical data sheet... -
Page 4: Product And Package Contents
Manual: RTI Nano Rainbow Series 1. Product and package contents Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x key for (key-) switch 1 x power cable 1 x patch cable 1 x manual 1 x detachable remote pad with cable 2. -
Page 5: Service Notes
• As for troubleshooting, please check the • To increase durability of your laser, FAQ on our website www.laserworld.com protect device against overheating: Always ensure sufficient ventilation. • Removal of the warranty label as well Do not face spotlights (especially mo- as damages to the device caused by ving heads) to the device. -
Page 6: Warnings And Other Notices On The Device
Manual: RTI Nano Rainbow Series 6. Warnings and other notices on the device Caution of radiation if cover is Laser radiation! Laser radiation! removed. Don‘t look into the beam. Avoid exposure to beam Laser class 4 7. Device connections ILDA in ILDA through ILDA out* Control... -
Page 7: Operation
Manual: RTI Nano Rainbow Series 8. Operation Please note that when the ‘Emission LED’ is on, the laser is enabled and may emit laser light. There is one LED on the remote control pad, one on the rear side and one on the front side of the device. - Page 8 Manual: RTI Nano Rainbow Series Signal x-axis scanner, positive signal. Difference of 10V y-axis scanner, positive signal. Difference of 10V intensity/brightness, positive signal. Difference of 5V 4 & 17 Interlock. Linking of both enables output red intensity, positive signal. Difference of 5V green intensity, positive signal.
-
Page 9: Remote Control Pad
Manual: RTI Nano Rainbow Series Remote Control Pad Your device is equipped with a detachable remote control pad. The following images explain the use of the pad. Touch the screen to change the settings. Starting sequence Emission Laser on button: The device is enabled if the diode is lit. - Page 10 Manual: RTI Nano Rainbow Series 9.2 Color Settings: 9.2 Color Settings: Colors: Please note that only implemented laser sources can be changed in their itensity. If there is e.g. + / -: no yellow laser source in- Use these buttons to stalled in your device you change the color inten- can‘t change the itensity...
-
Page 11: Cleaning
Manual: RTI Nano Rainbow Series 10. Cleaning Use a damp cloth to clean the housing. To maintain adequate cooling, fans have to be cleaned periodically. To clean the fan and air vents: Disconnect the data and power cables and allow the device to cool for at least 5 minutes. Remove dust and dirt from the fan blades, vent grill and heatsink using a soft brush, cot- ton swab, vacuum or compressed air. -
Page 12: Final Statement
Due to continual product developments, please check for the latest update of this product manual at www.laserworld.com. If you do have any further questions, then please contact your dealer/place of purchase or use our contact section on our website. - Page 13 Manual: RTI Nano Rainbow Series Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse Bedienung Remote Control Pad Reinigung Abschließende Erklärung Technische Daten Laserleistungsdaten page 13 / 25...
-
Page 14: Lieferumfang & Hinweise
Manual: RTI Nano Rainbow Series 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Schlüssel für das 1 x Kaltgerätekabel zur Stromversorgung Remote Control Pad 1 x Bedienungsanleitung 1 x Patchkabel... -
Page 15: Sicherheitshinweise Für Arbeiten Am Gerät
Feuchtigkeit und Hitze können die Le- Erschütterung oder Schläge vermeiden. bensdauer des Lasersystems stark ver- Bitte das Produkt bestmöglich schützen. kürzen und führen zum Erlöschen des Laserworld bietet entsprechendes Equip- Gewährleistungsanspruchs. ment an. • Das Gerät nicht schnell hintereinander •... - Page 16 Fehlfunktionen können Minuten die Gerätetemperatur prü- unserer Webseite fen und gegebenenfalls das Gerät an www.laserworld.com die häufigsten Pro- einem kühleren/besser belüfteten bleme und Lösungenswege nachlesen. Standort platzieren. Das Gerät ist nach IP65 wasserdicht. • Durch das Entfernen des Garantiela- Allerdings sollten Sie sicherstellen, bels erlischt jeglicher Anspruch auf dass über die Anschlüsse kein Wasser...
-
Page 17: Bedienung
Manual: RTI Nano Rainbow Series 7. Geräteanschlüsse & Bedienelemente Anschluss für die ILDA ILDA durch- ILDA invertieren* Control LAN* DMX* Stormversorgung Eingang schleifen Notaus Schlüssel- schalter Emissions- LED abnehmbares Remote Control Touchscreen * optionale Zusatzfeatures 8. Bedienung 8. Operation Das Gerät ist betriebsbereit, wenn die ‚Emissions-LEDs‘ leuchten. Der Projektor kann dann La- serlicht ausstrahlen. - Page 18 Manual: RTI Nano Rainbow Series Signal Positives Signal X-Achse. In Ruhestellung (Ablenkspiegel in Mittelposition) liegen an diesem Pin 0V gegen Masse an; bei maximalem Rechtsausschlag +5V; bei maximalem Linksausschlag -5V. Positives Signal Y-Achse. In Ruhestellung (Ablenkspiegel in Mittelposition) liegen an diesem Pin 0V gegen Masse an;...
- Page 19 Manual: RTI Nano Rainbow Series DB-25 ILDA Anschluss Nach dem Anschließen, wählen Sie „LASER ON - ILDA IN“ auf dem Remote Control Pad. 8.3 Externer Interlock Das Remote Control Pad besitzt einen integrierten Notaus. Wird ein externer Interlock benö- tigt, kann das Kabel des Remote Control Pads vom Gerät abgenommen werden. Über den ‚Control‘-Anschluss (RJ-48) kann ein externer Interlock angeschlossen werden.
- Page 20 Manual: RTI Nano Rainbow Series 9. Remote Control Pad Das Gerät ist mit einem abnehmbaren Remote Control Pad ausgestattet. Die folgenden Bilder erklären die Verwendung des Pads. Einstellungen können über Berührung des Touchpads verändert werden. ‚Emission Laser on‘: Startsequenz Leuchtet die Diode ist das Gerät betriebsbereit Schlüsselschalter Notaus:...
- Page 21 Manual: RTI Nano Rainbow Series Farbeinstellungen: Farben: Zu beachten ist, dass, ab- hängig vom Gerätetypus, unter Umständen nicht alle Farben verfügbar + / -: sind. Einstellung der Änderungen in der Far- Farbintensität bintensität wirken sich nur auf die einzelne La- serquelle, nicht aber auf Mischfarben aus.
- Page 22 Manual: RTI Nano Rainbow Series 10. Reinigung Ein feuchtes Tuch ist für die Reinigung gut geeignet. Um eine ausreichende Kühlung gewährleisten zu können, sollten die Lüfter von Zeit zu Zeit gereinigt werden. Für die Reinigung der Lüfter ist zu beachten: Sämtliche Kabel- und Stromverbindungen vom Gerät trennen und dieses für mindestens 5 Minuten abkühlen lassen.
- Page 23 Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.
- Page 24 Manual: RTI Nano Rainbow Series Technical data / Technische Daten / caractéristiques techniques Laser sources: Coherent OPSL Taipan; diode modules Laserquellen: Coherent OPSL Taipan; Diodenmodule Sources laser: Coherent OPSL Taipan; modules diodes Laser class: Laserklasse: Classe laser CT-6215H (RayScan HP), 60kpps@8° ILDA Scanner: CT-6240HP, 30kpps@8°...
- Page 25 Manual: RTI Nano Rainbow Series page 25 / 25...
