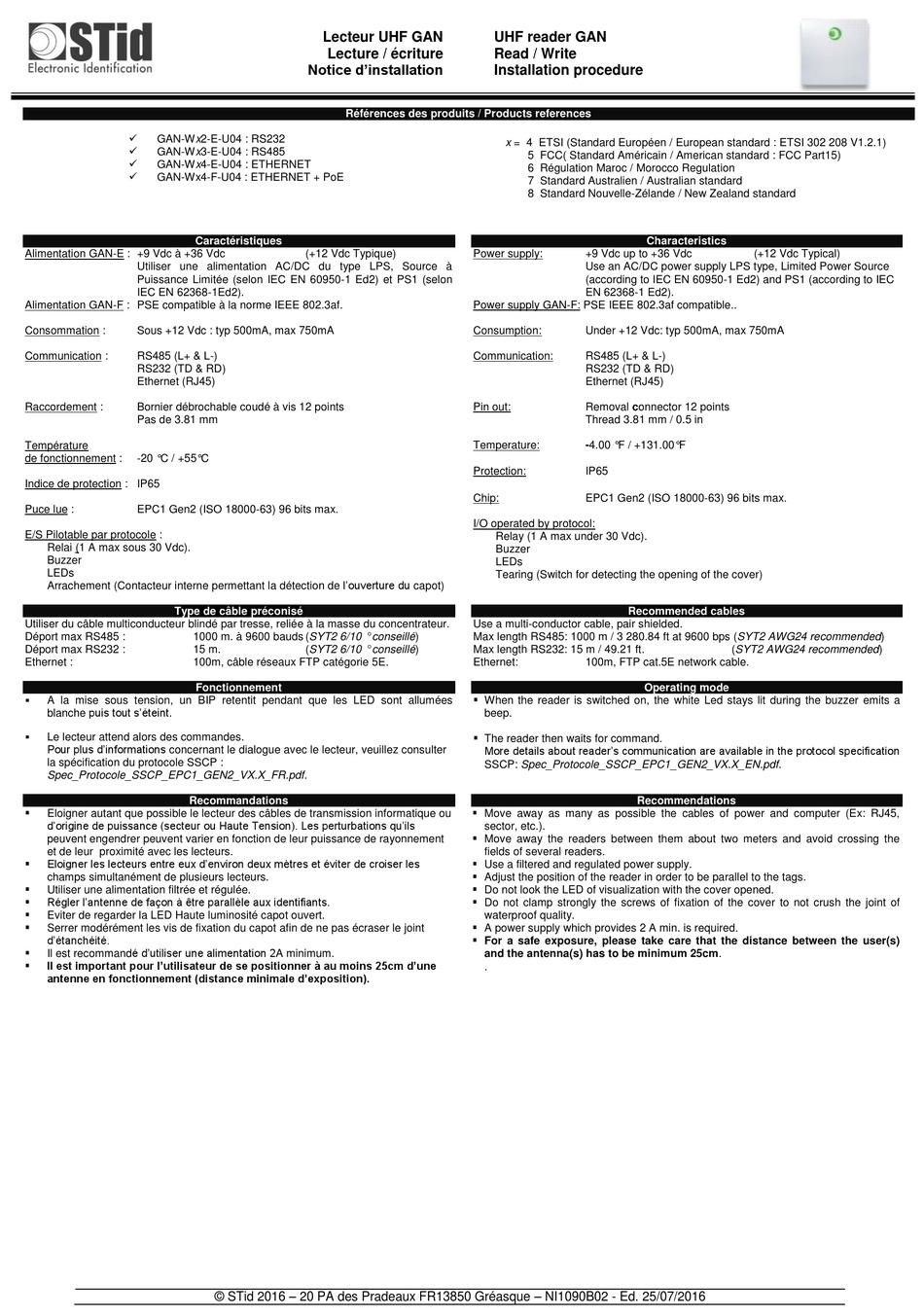

Stid GAT nano Series Installation Procedure


GAN-Wx2-E-U04 : RS232

GAN-Wx3-E-U04 : RS485

GAN-Wx4-E-U04 : ETHERNET

GAN-Wx4-F-U04 : ETHERNET + PoE
Caractéristiques
Alimentation GAN-E : +9 Vdc à +36 Vdc
Utiliser une alimentation AC/DC du type LPS, Source à
Puissance Limitée (selon IEC EN 60950-1 Ed2) et PS1 (selon
IEC EN 62368-1Ed2).
Alimentation GAN-F : PSE compatible à la norme IEEE 802.3af.
Consommation : Sous +12 Vdc : typ 500mA, max 750mA
Communication : RS485 (L+ & L-)
RS232 (TD & RD)
Ethernet (RJ45)
Raccordement : Bornier débrochable coudé à vis 12 points
Pas de 3.81 mm
Température
de fonctionnement : -20 °C / +55°C
Indice de protection : IP65
Puce lue : EPC1 Gen2 (ISO 18000-63) 96 bits max.
E/S Pilotable par protocole :
Relai (1 A max sous 30 Vdc).
Buzzer
LEDs
Arrachement (Contacteur interne permettant la détection de l'ouverture du capot)
Type de câble préconisé
Utiliser du câble multiconducteur blindé par tresse, reliée à la masse du concentrateur.
Déport max RS485 : 1000 m. à 9600 bauds (SYT2 6/10 ° conseillé)
Déport max RS232 : 15 m.
Ethernet : 100m, câble réseaux FTP catégorie 5E.
Fonctionnement

A la mise sous tension, un BIP retentit pendant que les LED sont allumées
blanche puis tout s'éteint.

Le lecteur attend alors des commandes.
Pour plus d'informations concernant le dialogue avec le lecteur, veuillez consulter
la spécification du protocole SSCP :
Spec_Protocole_SSCP_EPC1_GEN2_VX.X_FR.pdf.
Recommandations

Eloigner autant que possible le lecteur des câbles de transmission informatique ou
d'origine de puissance (secteur ou Haute Tension). Les perturbations qu'ils
peuvent engendrer peuvent varier en fonction de leur puissance de rayonnement
et de leur proximité avec les lecteurs.
 Eloigner les lecteurs entre eux d'environ deux mètres et éviter de croiser les
champs simultanément de plusieurs lecteurs.

Utiliser une alimentation filtrée et régulée.
 Régler l'antenne de façon à être parallèle aux identifiants.

Eviter de regarder la LED Haute luminosité capot ouvert.

Serrer modérément les vis de fixation du capot afin de ne pas écraser le joint
d'étanchéité.
 Il est recommandé d'utiliser une alimentation 2A minimum.
 Il est important pour l'utilisateur de se positionner à au moins 25cm d'une
antenne en fonctionnement (distance minimale d'exposition).

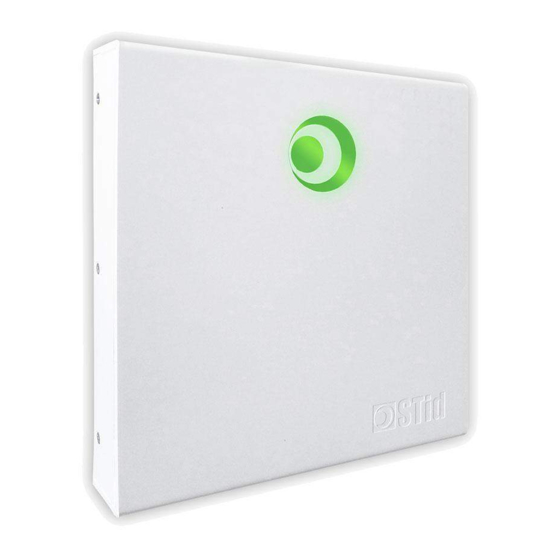

Lecteur UHF GAN
Lecture / écriture
Notice d'installation
Références des produits / Products references
(+12 Vdc Typique)
(SYT2 6/10 ° conseillé)
© STid 2016 – 20 PA des Pradeaux FR13850 Gréasque – NI1090B02 - Ed. 25/07/2016
UHF reader GAN
Read / Write
Installation procedure
x = 4 ETSI (Standard Européen / European standard : ETSI 302 208 V1.2.1)
5 FCC( Standard Américain / American standard : FCC Part15)
6 Régulation Maroc / Morocco Regulation
7 Standard Australien / Australian standard
8 Standard Nouvelle-Zélande / New Zealand standard
Characteristics
Power supply: +9 Vdc up to +36 Vdc
Use an AC/DC power supply LPS type, Limited Power Source
(according to IEC EN 60950-1 Ed2) and PS1 (according to IEC
EN 62368-1 Ed2).
Power supply GAN-F: PSE IEEE 802.3af compatible..
Consumption: Under +12 Vdc: typ 500mA, max 750mA
Communication: RS485 (L+ & L-)
RS232 (TD & RD)
Ethernet (RJ45)
Pin out: Removal connector 12 points
Thread 3.81 mm / 0.5 in
Temperature: -4.00 °F / +131.00°F
Protection: IP65
Chip: EPC1 Gen2 (ISO 18000-63) 96 bits max.
I/O operated by protocol:
Relay (1 A max under 30 Vdc).
Buzzer
LEDs
Tearing (Switch for detecting the opening of the cover)
Recommended cables
Use a multi-conductor cable, pair shielded.
Max length RS485: 1000 m / 3 280.84 ft at 9600 bps (SYT2 AWG24 recommended)
Max length RS232: 15 m / 49.21 ft.
Ethernet: 100m, FTP cat.5E network cable.
Operating mode
 When the reader is switched on, the white Led stays lit during the buzzer emits a
beep.
 The reader then waits for command.
More details about reader's communication are available in the protocol specification
SSCP: Spec_Protocole_SSCP_EPC1_GEN2_VX.X_EN.pdf.
Recommendations
 Move away as many as possible the cables of power and computer (Ex: RJ45,
sector, etc.).
 Move away the readers between them about two meters and avoid crossing the
fields of several readers.
 Use a filtered and regulated power supply.
 Adjust the position of the reader in order to be parallel to the tags.
 Do not look the LED of visualization with the cover opened.
 Do not clamp strongly the screws of fixation of the cover to not crush the joint of
waterproof quality.
 A power supply which provides 2 A min. is required.
 For a safe exposure, please take care that the distance between the user(s)
and the antenna(s) has to be minimum 25cm.
.
(+12 Vdc Typical)
(SYT2 AWG24 recommended)
