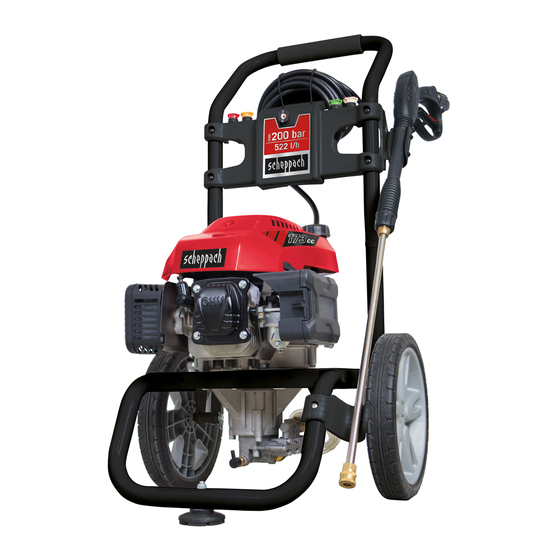

HCP2600
Benzinbetriebener Hochdruckreiniger
DE
Originalbedienungsanleitung
Gasoline Pressure washer
GB
Translation of the original instructions manual
Nettoyeur haute pression à essence
FR
Traduction des instructions d'origine
Idropulitrice a benzina
IT
Traduzioni del manuale d'uso originale
Myjka wysokociśnieniowa spalinowa
PL
Tłumaczenie oryginalnej instrukcji obsługi
Benzinmotoros nagynyomású tisztítógép
HU
Az eredeti használati útmutató fordítása
Benzínový vysokotlaký čistič
CZ
Překlad originálního návodu k obsluze
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Benzínom poháňaný vysokotlakový čistič
SK
7
Preklad originálu návodu na obsluhu
Visokotlačni čistač s benzinskim motorom
HR
22
Prijevod originalnog priručnika za uporabu
Bensiinikäyttöinen korkeapainepesuri
FI
35
Alkuperäinen käyttöohje
Bensiinikäitusega kõrgsurvepesur
EE
49
Tõlge Originaalkasutusjuhend
Benzinu varomas didelio slėgio valymo įrenginys
LT
64
Vertimas originali naudojimo instrukcija
Ar benzīnu darbināms spiediena ūdens strūklas
79
LV
tīrīšanas aparāts
Tulkošana no oriģinālā lietošanas instrukcija
93
106
120
133
147
160
174
