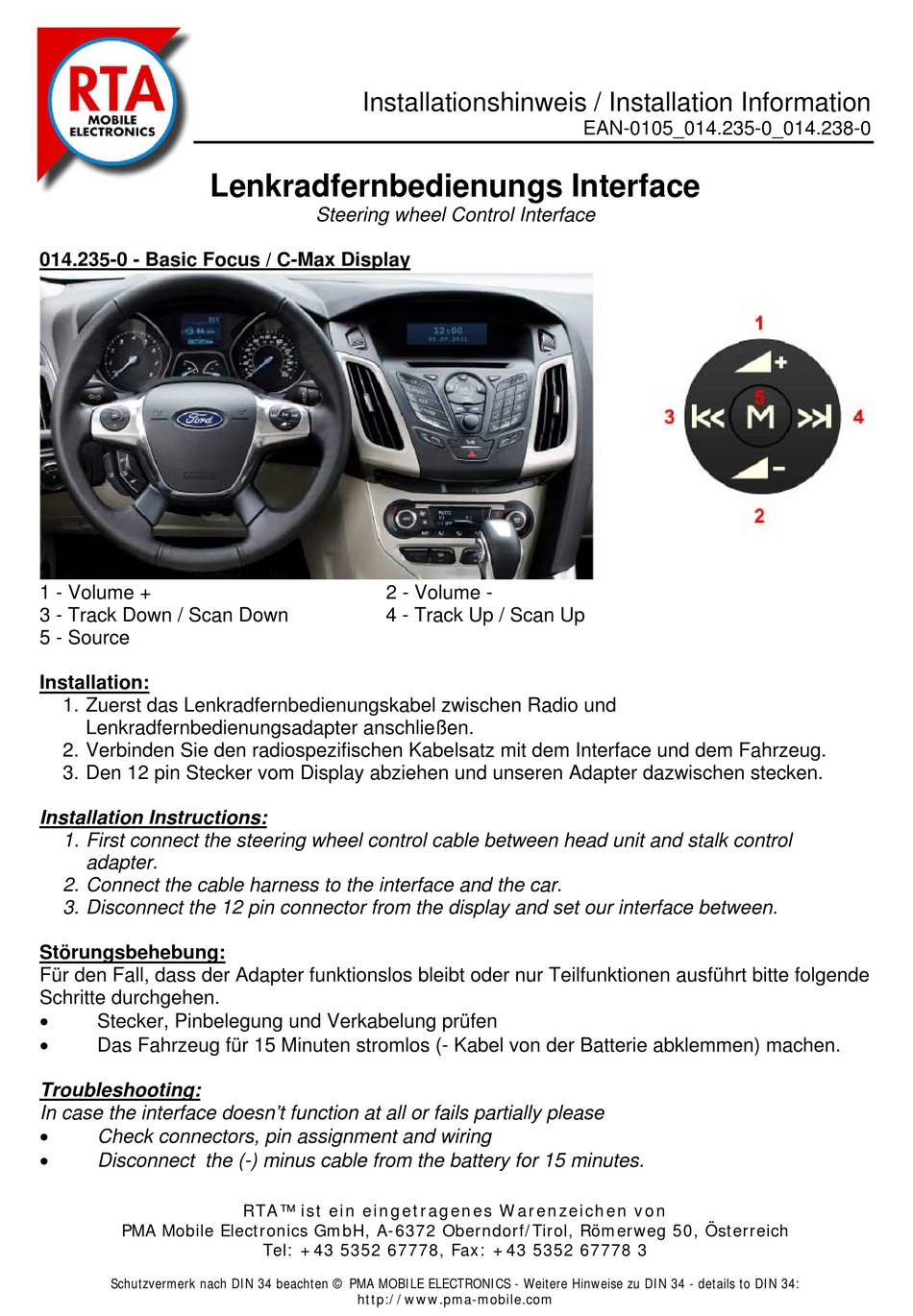

RTA 014.235-0 Installation Information

Lenkradfernbedienungs Interface
014.235-0 - Basic Focus / C-Max Display
1 - Volume +
3 - Track Down / Scan Down
5 - Source
Installation:
1. Zuerst das Lenkradfernbedienungskabel zwischen Radio und
Lenkradfernbedienungsadapter anschließen.
2. Verbinden Sie den radiospezifischen Kabelsatz mit dem Interface und dem Fahrzeug.
3. Den 12 pin Stecker vom Display abziehen und unseren Adapter dazwischen stecken.

Installation Instructions:

1. First connect the steering wheel control cable between head unit and stalk control
adapter.
2. Connect the cable harness to the interface and the car.
3. Disconnect the 12 pin connector from the display and set our interface between.
Störungsbehebung:
Für den Fall, dass der Adapter funktionslos bleibt oder nur Teilfunktionen ausführt bitte folgende
Schritte durchgehen.

Stecker, Pinbelegung und Verkabelung prüfen

Das Fahrzeug für 15 Minuten stromlos (- Kabel von der Batterie abklemmen) machen.

Troubleshooting:

In case the interface doesn't function at all or fails partially please

Check connectors, pin assignment and wiring

Disconnect the (-) minus cable from the battery for 15 minutes.
PMA Mobile Electronics GmbH, A-6372 Oberndorf/Tirol, Römerweg 50, Österreich
Schutzvermerk nach DIN 34 beachten © PMA MOBILE ELECTRONICS - Weitere Hinweise zu DIN 34 - details to DIN 34:
Installationshinweis / Installation Information
Steering wheel Control Interface
2 - Volume -
4 - Track Up / Scan Up
RTA™ ist ein eingetragenes Warenzeichen von
Tel: +43 5352 67778, Fax: +43 5352 67778 3
http://www.pma-mobile.com
EAN-0105_014.235-0_014.238-0
