内容详见
日 期
制 图
内容审 核
标准化
批准
副
页
名 称
17-03-20
NMP-2套装版说明书
董海波
文件名
NMP-2套装版说明书 .cdr
视 角
单 位
说明：
作废
* V1
作废
* 骑马订装钉
* 尺寸：145(L)x100(W)mm
作废
* 材料：80g书写纸，双面印刷
* 颜色及其它详见电子文档
作废
* 请送样。
作废
料 号
版 本
光盘号
材 料
毫米(mm)
颜 色
图 号
黑
密 级
尺寸
±1mm
公差
第
1
(
V1
g书写纸
80
普通
页/共
页
13
)
(
)
Advertisement
Related Manuals for nux NMP-2
Summary of Contents for nux NMP-2
- Page 1 * 颜色及其它详见电子文档 作废 * 请送样。 作废 日 期 名 称 料 号 版 本 17-03-20 NMP-2套装版说明书 制 图 董海波 文件名 NMP-2套装版说明书 .cdr 光盘号 材 料 g书写纸 视 角 单 位 毫米(mm) 颜 色 图 号 内容审 核 黑 标准化 密 级...
- Page 2 双踩钉脚踏开关 操作指南 Owner's Manual...
- Page 3 Copyright Copyright 2017 Cherub Technology Co. All rights reserved. NUX and NMP-2 are trademarks of Cherub Technology Co. Other product names modeled in this product are trademarks of their respective companies that do not endorse and are not associated or affiliated with Cherub Technology Co.

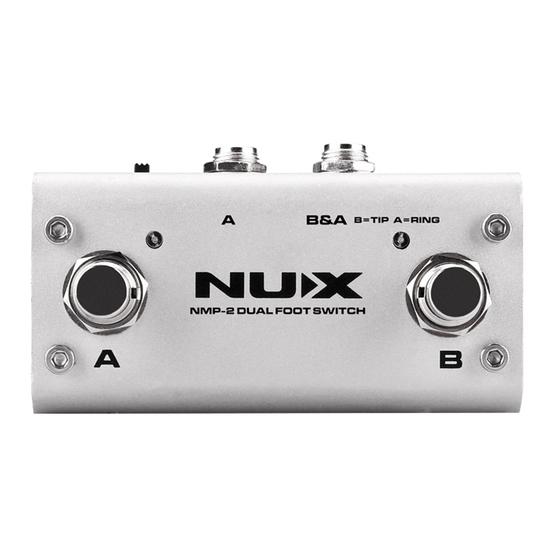

- Page 4 WARNING Thank you for purchasing the NMP-2 Footswitch controller. It is a multi foot controller especially designed for To reduce the risk of fire or electric shock, do not expose this appliance to rain or moisture. arranger instruments (Keyboards , Modules , Effect pedals…etc). Using this controller you can easily active all the main functions of equipment.
-
Page 5: Product Description
You can connect to gear equipped with TRS 1/4” (6.35mm) phone jacks using a connection cable with stereo 1/4” (6.35mm) phone plugs at both ends. The NMP-2 can be used with Loop Core Deluxe for phrase up/down. It also could be used while close mode even passive status. - Page 6 5. DC Jack Close mode means while you hold the foot switch, the Tip and Sleeve is closed.(using mono cable) The NMP-2 uses 9V (Positive outside, Negative inside) 2.5mm plug to active Latch mode, open mode(also close mode with indicator).
- Page 7 Connections Precautions Environment: Connec on to Jack B&A Connec on to Jack A or B 1.Do NOT use the pedal in high temperature, or high humidity, or subzero environments. 2.Do NOT use the pedal in the direct sunlight. Please do NOT disassemble the pedal by yourself. Please keep this manual for future reference.
- Page 8 感谢您选购NUX NMP-2双踩脚踏开关。NMP-2是专门为键盘、音源模组、效果器等设备设计的外置控 请注意！ 重要安全说明。 制装置，它可以让您更便捷地激活、关闭以及切换这些设备的特定功能。 在连接使用前，阅读以下说明。 警告: 为减少火灾或触电的危险，请勿将本设备置于雨中 注意: 为降低火灾或触电的危险，请勿拆卸螺丝。内部没 或潮湿的地方。 有用户可维修的部件。请交给合格的维修人员来修理。 注意: 本设备已经过测试，证明符合FCC规则第15部分的B级数字设备的限制规定。操作应符合以下两个条件：（1） 本 设备不会产生有害干扰，且（2）本设备必须接受任何干扰，包括可能会导致非正常操作的干扰。 1. 只能使用附带的电源或电源线。如果您不确定可用的电源类型，请咨询您的经销商或当地的电力公司。 2. 请勿放置在热源附近，如散热器，电热器，或任何产生热量的设备。 3. 防止物体或液体进入本设备。 4. 请勿尝试自行维修本产品，因为打开或取下盖子可能会使您碰到危险电压点或其它风险。如需维修，请交给合格的 维修人员。 5. 当设备受到任何损坏时，如电源线或插头损坏，液体溅入或物体掉入设备里，设备被雨淋或受潮，不能正常操作或 已被删除，出现这些状况时需要维修。 6. 如果很长一段时间都不使用本设备，应拔掉电源线。 7. 避免电源线被踩踏或者在插头处插座和连接设备的位置绷得太紧。 8. 长时间收听高音量音乐可能会导致无法挽回的听力丧失或损害。请始终保持“安全聆听”。 请遵守所有的指引和注意所有警告并保留这些说明！...
- Page 9 产品特点 操作说明 本品结合了闭锁式（Latch Switch）和瞬时型（Momentary Switch）脚踏开关的功能，两个踩钉均可设 置为闭锁式(Latch Switch)或者瞬时型【(Momentary Switch) Open档，Close档)】。 您可以使用大三芯线将您的其他设备通过A&B接口连上NMP-2 。 NMP-2可用于切换Loop Core Deluxe的乐句。 未供电时可作瞬时型（Momentary Switch）开关使用。 1. 踩钉A 使用踩钉A来控制接口A或者接口B&A连接的设备。 2. 踩钉B 使用踩钉B来控制接口B&A连接的设备。 3. 踩钉A指示灯 当设置踩钉A为闭锁式开关（Latch Switch）时，该指示灯在踩下踩钉A时点亮，再次踩下时熄灭。...
- Page 10 当设置踩钉A为瞬时型开关[Momentary Switch（Open档或者close档）]的时候，该指示灯在踩下踩钉 8. 模式切换开关 A时点亮松开时熄灭。 这个开关用于设置踩钉A和踩钉B为闭锁式（Latch Switch）或者瞬时型开关[Momentary Switch（Open档或者close档）]。 4. 踩钉B指示灯 当设置踩钉B为闭锁式开关（Latch Switch）时，该指示灯在踩下踩钉B时点亮，再次踩下熄灭。 *请阅读其它所需连接设备的说明书，以此来确定NMP-2的模式开关档位。 当设置踩钉B为瞬时型开关时[Momentary Switch（Open档或者close档）]，该指示灯在踩下踩钉B时点 Open档：当您踩下踩钉，tip=输入 sleeve=屏蔽 都将连接。（使用大二芯连接线） 亮，松开时熄灭。 Close档：当您踩下踩钉，tip=输入 sleeve=屏蔽 都将断开。（使用大二芯连接线） 5. 电源接口 NMP-2使用9V内负外正2.5mm插头电源来激活闭锁式开关（Latch Switch）模式，Open档（带指示灯 的Close档）。 RING SLEEVE SLEEVE RING 6. 接口A SLEEVE SLEEVE 需要用踩钉A来控制其它设备时，请使用6.35mm单声道连接线。 7. 接口B&A 请使用6.35mm大二芯（TS）或者大三芯（TRS）连接线将您的设备连接在此接口。 * 使用大二芯（TS）连接线时只有踩钉B能工作；如果您需要同时使用踩钉A和踩钉B，请务必使用大三...
- Page 11 注意事项 设备连接 注意事项 通过B&A接口连接其它设备 通过A或者B接口连接其它设备 使用环境： 1.避免在高温、潮湿、零下等恶劣的环境中使用。 2.避免在阳光直射下使用。 请勿自行拆卸本机。 请保存好本手册以便以后查阅。 *当本品通过B&A接口连接其他设备工作时， 请勿连接任何设备至A接口否则可能损坏本产 品或者导致其功能故障。...
- Page 12 注意事项 质量承诺 有关产品中所含有害物质的说明 亲爱的 用户，在您使用本产品时，请仔细参阅产品说明书，当您有疑问和困难时， 本资料就本公司产品中所含的特定有害物质及其安全性予以说明。 请拨打售后服务热线：400-990-9866 本资料适用于2007年3月1日以后本公司所制造的产品。 一年内出现质量问题可免费维修 一周内出现质量问题可退货退款 环保使用期限 终 身 享 有 咨 询 和 维 修 服 务 一 月 内 出 现 质 量 问 题 可 调 换 此标志适用于在中国国内销售的电子信息产品，表示环保使用期限的年数。所谓环保使用期限是指在制 请向销售商索取有效购买凭证并予以保存。 造日起的规定期限内，产品中所含的有害物质不致引起环境污染,不会对人身、财产造成严重的不良影 响。环保使用期限仅在遵照产品使用说明，正确使用产品的条件下才有效。不当的使用，将会导致有害 物质泄漏的危险。 换修政策 产品中有毒有害物质或元素的名称及含量...
- Page 13 售后服务地址 广东省珠海市高新区唐家湾镇科技九路10号 珠海市蔚科科技开发有限公司 售后服务部 邮编: 519085 电话 制造商 制造商地址 珠海市蔚科科技开发有限公司 广东省珠海市高新区唐家湾镇科技九路10号 0756-3689866 邮箱 mail@cherubtechnology.com 中国制造...
