Bedienungsanleitung / Operation Instructions / Manuel d'utilisation

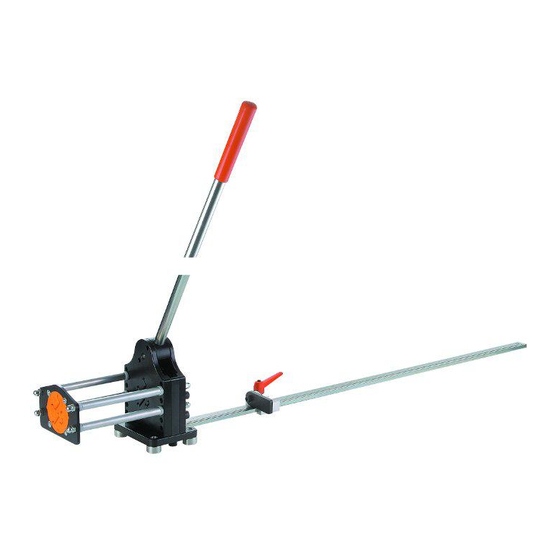

DIN-SCHIENEN SCHNEIDGERÄT ALC-02
DIN-RAIL CUTTING MACHINE ALC-02
APPAREIL À COUPER DES „RAILS DIN" ALC-02
Artikel Nr. 03004 / Prod.-No. 03004 / N° de produit 03004
1
Advertisement
Related Manuals for ALFRA ALC-02
Summary of Contents for ALFRA ALC-02
- Page 1 Bedienungsanleitung / Operation Instructions / Manuel d'utilisation DIN-SCHIENEN SCHNEIDGERÄT ALC-02 DIN-RAIL CUTTING MACHINE ALC-02 APPAREIL À COUPER DES „RAILS DIN“ ALC-02 Artikel Nr. 03004 / Prod.-No. 03004 / N° de produit 03004...
- Page 2 Bestimmungsgemäße Verwendung Das DIN-Schienen Schneidgerät ist bestimmt zum Schneiden von Profilschienen. Inbetriebnahme Dieses Gerät ist betriebsfertig und benötigt nahezu keine Wartung. Bevor Sie das Gerät in Betrieb nehmen schrauben Sie es fest auf einen Tisch oder eine Werkbank. Montieren Sie die Maßbandschiene (21) mit der Inbusschraube (29).
- Page 3 Exploded Drawing...
- Page 4 Stückliste Pos. Nr. Bezeichnung Stück Frontplatte Scherplatte Rückplatte Grundplatte Seitenteil Exzenter Handhebel mit Griffstück Gerätefuß Exzenterwelle Innensechskantschraube Innensechskantschraube Distanzscheibe Distanzrohr Gewindestange Druckfeder Hutmutter Führungsgrudplatte Profilführung Innensechskantschraube Unterlegscheibe Anschlagschiene mit Maßband Anschlagschieber Klemmscheibe Stift Bremsscheibe Anschlagklappe Innensechskantschraube Unterlegscheibe Innensechskantschraube Unterlegscheibe Klemmhebel...
-
Page 5: Operation
Specified conditions of use The DIN-Rail Cutting machine is designed for cutting rails. Operation The equipment is ready for use and does not nearly require any maintenance. Before the equipment is used screw it down firmly on a workbench. Fasten the tape measure (21) with the hexagon screw (29). - Page 6 Exploded Drawing...
- Page 7 Part list Pos. Nr. Bezeichnung Stück Frontplate Shear blade Rear plate Base plate Side part Eccentric Lever Foot Eccentric shaft Hexagon socket screw Hexagon socket screw Spacer washer Distance sleeve Thread rod Pressure spring Cap nut Guidance base plate Guidance for profile rail Hexagon socket screw Washer Stop rail with tape measure...
-
Page 8: Utilisation Conforme
Utilisation conforme appareil à couper des „rails DIN“ est conçu pour la découpe de rails. Mise en service L’appareil est prêt à fonctionner et demande pratiquement aucun entretien. Pour l´utiliser, il doit être fixé sur un plan de travail. L´actionnement de l´appareil se fait par le levier. La règle (21) doit être fixée sur l´appareil par les deux vis (29), comme montré... - Page 9 Éclatée...
- Page 10 Liste de pièces No. de Description Quantité Pos. plaque frontale lame plaque dorsale plaque de base partie latérale excentrique levier à bras et poignée socle arbre d'excentrique vis à 6 pans creux vis à 6 pans creux rondelle de distance douille d'écartement tige filetée ressort de pression...
- Page 12 Alfred Raith GmbH Tel. 06205-3051-0 2. Industriestr. 10 Fax 06205-3051-150 D-68766 Hockenheim Internet: www.alfra.de E-mail: info@alfra.de...
