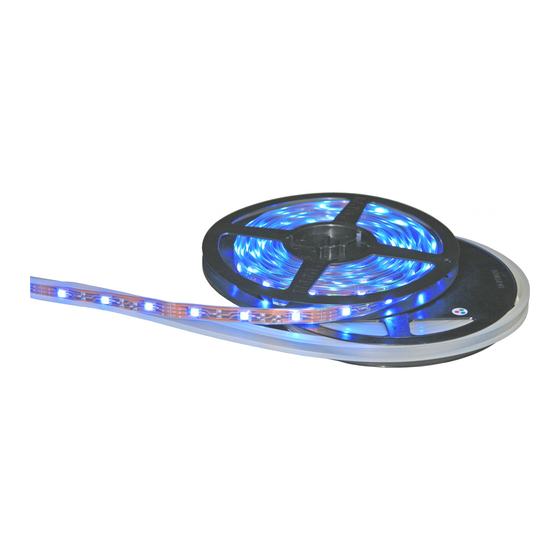

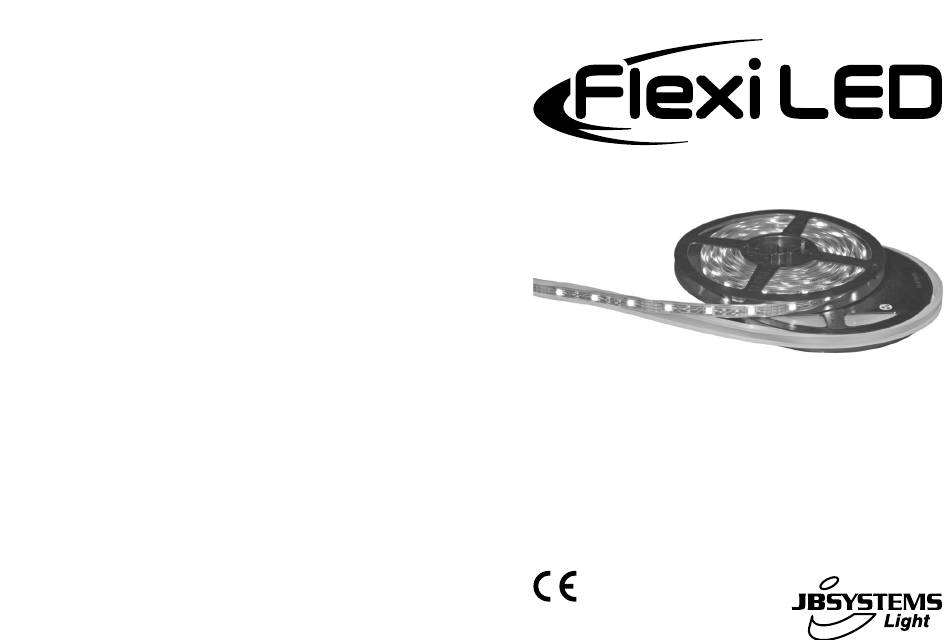

- Page 1 Operation Manual Mode d'emploi Gebruiksaanwijzing Bedienungsanleitung Manual de instrucciones Manual do utilizador WWW.BEGLEC.COM Copyright © 2009 by BEGLEC NV ‘t Hofveld 2 ~ B1702 Groot-Bijgaarden ~ Belgium Reproduction or publication of the content in any manner, without express permission of the publisher, is prohibited. Version: 1.0...
- Page 2 EN - DISPOSAL OF THE DEVICE Dispose of the unit and used batteries in an environment friendly manner according to your country regulations. FR - DÉCLASSER L’APPAREIL Débarrassez-vous de l’appareil et des piles usagées de manière écologique Conformément aux dispositions légales de votre pays. NL - VERWIJDEREN VAN HET APPARAAT Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke manier conform de in uw land geldende voorschriften.
-
Page 3: Before Use
ENGLISH OPERATION MANUAL ENGLISH OPERATION MANUAL OPERATION MANUAL To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full performance or may even cause damages. -
Page 4: Mechanical Installation
ENGLISH OPERATION MANUAL ENGLISH OPERATION MANUAL MECHANICAL INSTALLATION 33W/5meter) for one color(!) so when you install 3 single color Flexiled™s (5m each) to a LED Manager, they will consume 3 times more than 1 Flexiled™ RGB: 3x 33W = 99W. With longer connection cables you Thanks to the special silicon installation jacket, the Flexiled™... -
Page 5: Maintenance
ENGLISH OPERATION MANUAL FRANÇAIS MODE D’EMPLOI OPERATING INSTRUCTIONS Since the Flexiled™ is controlled by the LED Manager, we strongly advice to read the operation instructions MODE D’EMPLOI in the LED Manager user manual. MAINTENANCE ® Merci d’avoir choisi ce produit JB Systems . -
Page 6: Instructions De Securite
FRANÇAIS MODE D’EMPLOI FRANÇAIS MODE D’EMPLOI Vérifiez le contenu: 1. FLEXILED™ : le LED strip de 5 mètres est flexible ; de ce fait, il peut être plié à volonté afin de suivre Vérifiez si l’emballage contient les articles suivants: les courbes de la surface sur laquelle il est fixé. -
Page 7: Installation Electrique
FRANÇAIS MODE D’EMPLOI FRANÇAIS MODE D’EMPLOI INSTALLATION ELECTRIQUE Pour couper un Flexiled™ à mesure : Il y a des cas où l'on n'a pas besoin de toute la longueur d'un Flexiled™ : mais ce n'est pas un problème puisque l'on peut le couper très facilement à la longueur L’installation électrique doit uniquement être effectué... -
Page 8: Voor De In Gebruikname
FRANÇAIS MODE D’EMPLOI NEDERLANDS HANDLEIDING SPECIFICATIONS GEBRUIKSAANWIJZING Connexions : simples connexions des fils soudés sur le Flexiled™. Tension de service : 24V, CC, anode commune Consommation (pertes de courant non comprises) : Type RGB : 6,5 W/m (2,2 W/m pour chaque couleur) ®... -
Page 9: Mechanische Installatie
NEDERLANDS HANDLEIDING NEDERLANDS HANDLEIDING Controleer de inhoud: 2. INSTALLATIESTRIP UIT SILICONE: wordt gebruikt om de Flexiled™ te bevestigen op om het even Controleer of de doos volgende onderdelen bevat: welk oppervlak. Handleiding 3. KNIPLIJNEN: om de 10cm kan de Flexiled™ met een scherp mes doorgeknipt worden op de aangegeven plaatsen. -
Page 10: Technische Kenmerken
NEDERLANDS HANDLEIDING NEDERLANDS HANDLEIDING De eenkleurige Flexiled™ aansluiten op de LED Manager: gepast soldeermateriaal te gebruiken, oververhitting kan de Flexiled™ onherroepelijk beschadigen!: Flexiled™ Als de Flexiled™ gedimd of gecontroleerd moet worden via een RGB: soldeer 4 draden aan de verschillende contacten, bij voorkeur met externe (DMX) controller, dan is dit de beste oplossing. - Page 11 DEUTSCH BEDIENUNGSANLEITUNG DEUTSCH BEDIENUNGSANLEITUNG SICHERHEITSHINWEISE BEDIENUNGSANLEITUNG Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden. Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen! ® Vielen Dank, dass Sie sich für den Erwerb dieses JBSystems -Produkt entschieden haben. Bitte lesen sie Aus Umweltschutzgründen, Verpackung bitte wiederverwenden, oder richtig trennen. diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der ...
-
Page 12: Mechanische Installation
DEUTSCH BEDIENUNGSANLEITUNG DEUTSCH BEDIENUNGSANLEITUNG 4935). Wenn Sie den Flexiled™ dimmen möchten, können Sie die Drähte an einen unserer LED- Anschließen des einfarbigen Flexiled™ an einen LED- Manager anschließen (verschiedene Modele, die Vorgehensweise beim Anschließen wird im Manager: Nachfolgenden erläutert) Wenn der Flexiled™ von einem externen (DMX) Controller ... -
Page 13: Spezifikationen
DEUTSCH BEDIENUNGSANLEITUNG ESPAÑOL MANUAL DE INSTRUCCIONES Um die Lötkontakte freizulegen, entfernen Sie vorsichtig die PU-Ummantelung mit einem scharfen Messer. Vorsicht: Achten Sie darauf, die Kupferschichten MANUAL DE FUNCIONAMIENTO des Flexiled™ nicht zu beschädigen. Sobald die Lötkontakte freigelegt sind, können Sie die Drähte verlöten. Verwenden Sie bitte eine angepasste Lötausrüstung, Überhitzung kann den ®... -
Page 14: Instrucciones De Seguridad
ESPAÑOL MANUAL DE INSTRUCCIONES ESPAÑOL MANUAL DE INSTRUCCIONES INSTRUCCIONES DE SEGURIDAD: oscurecer el Flexiled™, puede conectar los cables a uno de nuestros LED Managers (para los modelos diferentes, consulte la información presentada más adelante para saber cómo realizar las conexiones) Este símbolo indica: Usar sólo en el interior. -
Page 15: Instrucciones De Funcionamiento
ESPAÑOL MANUAL DE INSTRUCCIONES ESPAÑOL MANUAL DE INSTRUCCIONES Conexión del Flexiled™ de un solo color en un LED Manager: Una vez que estén libres los contactos de soldadura, puede soldar los cables. Si desea oscurecer o controlar el Flexiled™ por medio de un ¡Use equipo de soldadura adaptado, sobrecalentar puede destruir el Flexiled™!: controlador externo (DMX), entonces esta es la mejor solución. -
Page 16: Manual Do Utilizador
PORTUGUÊS MANUAL DO UTILIZADOR PORTUGUÊS MANUAL DO UTILIZADOR De modo a evitar risco de fogo ou choque eléctrico, não exponha este produto a chuva ou humidade. De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para ambiente MANUAL DO UTILIZADOR quente aguarde algum tempo de modo a que haja uma ambientação à... -
Page 17: Instalação Mecânica
PORTUGUÊS MANUAL DO UTILIZADOR PORTUGUÊS MANUAL DO UTILIZADOR quiser controlar a intensidade do Flexiled ™, deverá conectar a um LED Manager (modelos Quando conectar o fio na saída G, será capaz de controlar o diferentes, mais adiante iremos explicar como fazer as ligações) Flexiled através do controlo da cor "verde"... -
Page 18: Instruções De Funcionamento
PORTUGUÊS MANUAL DO UTILIZADOR Flexiled™ RGB: Simplesmente solde os 4 fios aos diferentes contactos, de preferência nas cores correspondentes para excluir erros de polaridade. Flexiled™ de cor única: Os contactos identificados como R, G & B deverão ser conectados juntos, um fio preto pode ser também soldado.
