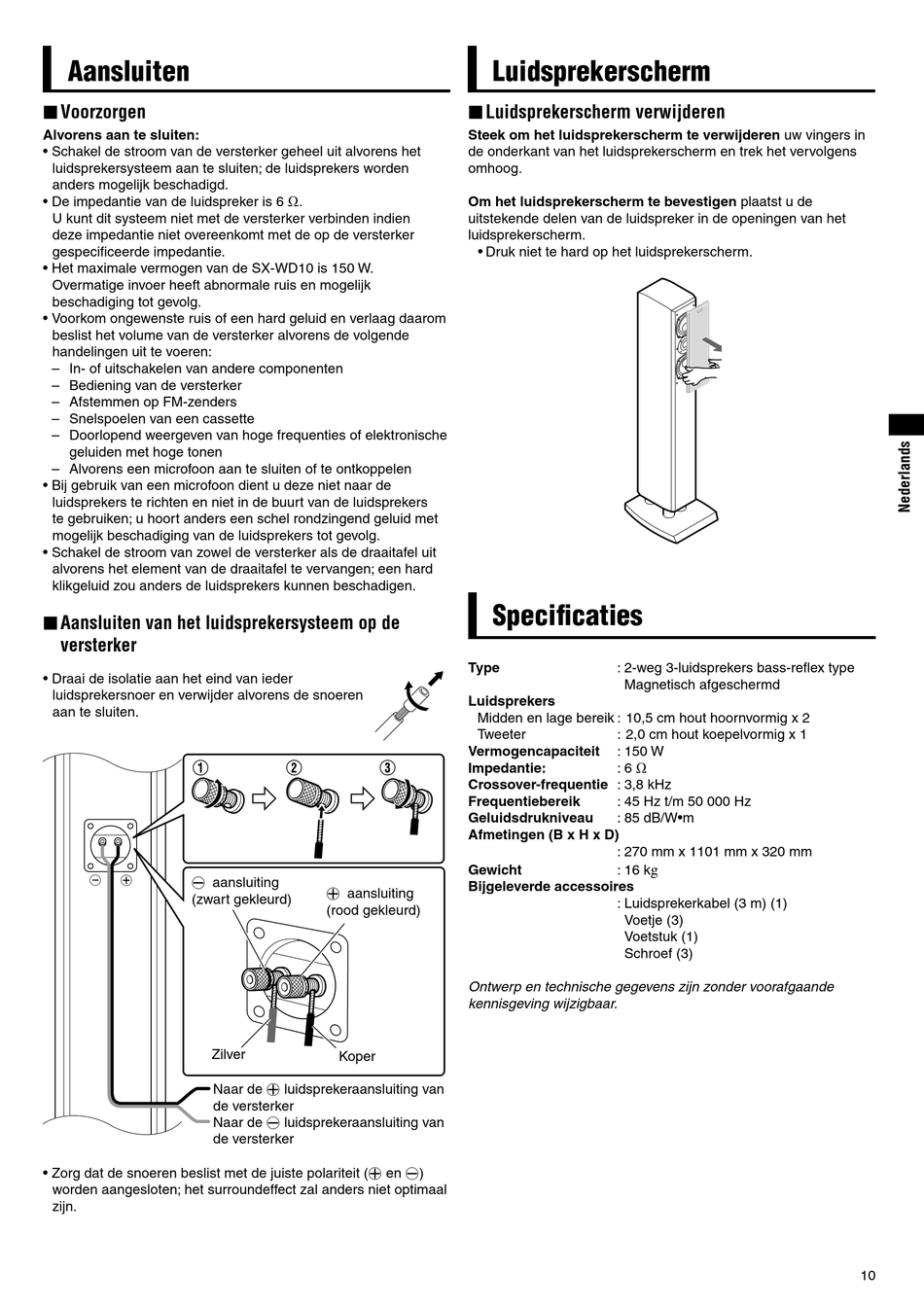

Aansluiten

Voorzorgen
o
Alvorens aan te sluiten:
• Schakel de stroom van de versterker geheel uit alvorens het
luidsprekersysteem aan te sluiten; de luidsprekers worden
anders mogelijk beschadigd.
• De impedantie van de luidspreker is 6 K.
U kunt dit systeem niet met de versterker verbinden indien
deze impedantie niet overeenkomt met de op de versterker
gespecificeerde impedantie.
• Het maximale vermogen van de SX-WD10 is 150 W.
Overmatige invoer heeft abnormale ruis en mogelijk
beschadiging tot gevolg.
• Voorkom ongewenste ruis of een hard geluid en verlaag daarom
beslist het volume van de versterker alvorens de volgende
handelingen uit te voeren:
– In- of uitschakelen van andere componenten
– Bediening van de versterker
– Afstemmen op FM-zenders
– Snelspoelen van een cassette
– Doorlopend weergeven van hoge frequenties of elektronische
geluiden met hoge tonen
– Alvorens een microfoon aan te sluiten of te ontkoppelen
• Bij gebruik van een microfoon dient u deze niet naar de
luidsprekers te richten en niet in de buurt van de luidsprekers
te gebruiken; u hoort anders een schel rondzingend geluid met
mogelijk beschadiging van de luidsprekers tot gevolg.
• Schakel de stroom van zowel de versterker als de draaitafel uit
alvorens het element van de draaitafel te vervangen; een hard
klikgeluid zou anders de luidsprekers kunnen beschadigen.
Aansluiten van het luidsprekersysteem op de
o
versterker
• Draai de isolatie aan het eind van ieder
luidsprekersnoer en verwijder alvorens de snoeren
aan te sluiten.
G aansluiting
(zwart gekleurd)
Zilver
Naar de F luidsprekeraansluiting van
de versterker
Naar de G luidsprekeraansluiting van
de versterker
• Zorg dat de snoeren beslist met de juiste polariteit (F en G)
worden aangesloten; het surroundeffect zal anders niet optimaal
zijn.

Luidsprekerscherm

Luidsprekerscherm verwijderen
o
Steek om het luidsprekerscherm te verwijderen uw vingers in
de onderkant van het luidsprekerscherm en trek het vervolgens
omhoog.
Om het luidsprekerscherm te bevestigen plaatst u de
uitstekende delen van de luidspreker in de openingen van het
luidsprekerscherm.
• Druk niet te hard op het luidsprekerscherm.
Specificaties
Type
Luidsprekers
Midden en lage bereik : 10,5 cm hout hoornvormig x 2
Tweeter
Vermogencapaciteit
Impedantie:
Crossover-frequentie : 3,8 kHz
Frequentiebereik
Geluidsdrukniveau
Afmetingen (B x H x D)
Gewicht
Bijgeleverde accessoires
F aansluiting
(rood gekleurd)
Ontwerp en technische gegevens zijn zonder voorafgaande
kennisgeving wijzigbaar.
Koper
: 2-weg 3-luidsprekers bass-reflex type
Magnetisch afgeschermd
: 2,0 cm hout koepelvormig x 1
: 150 W
: 6 K
: 45 Hz t/m 50 000 Hz
: 85 dB/W•m
: 270 mm x 1101 mm x 320 mm
g
: 16 k
: Luidsprekerkabel (3 m) (1)
Voetje (3)
Voetstuk (1)
Schroef (3)
10
