Niko 05-311 Manual

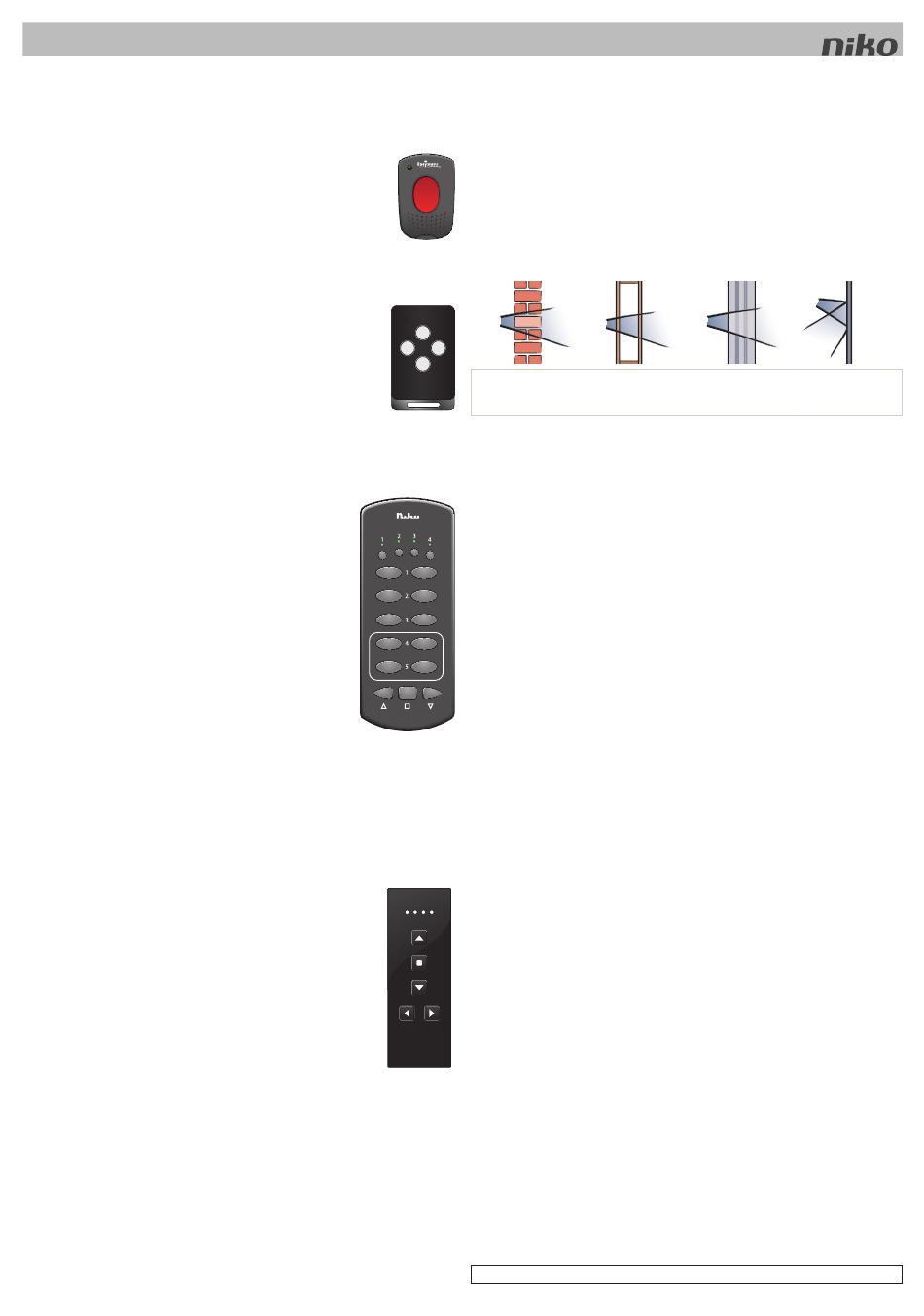

05-311 / 05-312 / 05-317 / 05-318
1. BESCHRIJVING
Deze draadloze handzenders maken deel uit van het Niko RF-systeem (Radio Frequentie) volgens het Easywave-
protocol, een installatietechniek zonder bedrading tussen de bedieningspunten (drukknoppen) en de te bedienen
verbruikers. De handzenders hebben de vorm van een klassieke afstandsbediening. Elke zender kan een
onbeperkt aantal ontvangers tegelijkertijd aansturen. Deze producten zijn conform de EU-reglementering en
voldoen aan de essentiële eisen van de R&TTE-richtlijn: 1999/5/EC. De conformiteitsverklaring kan u opvragen
bij de Niko-supportdienst.
2. WERKING, GEBRUIK EN PROGRAMMERING

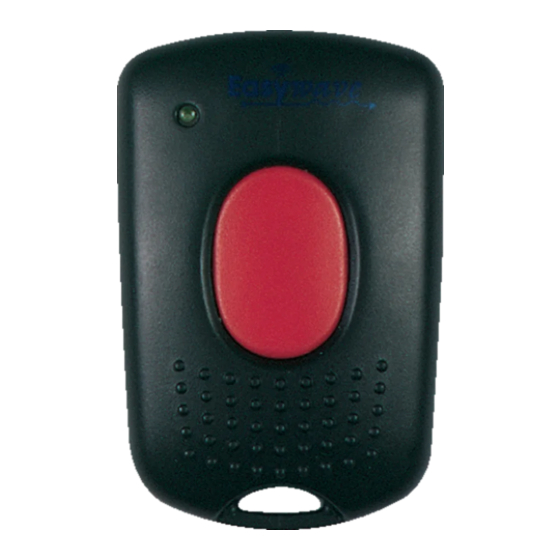

05-311
Handzender 05-311 is een zender met 1 drukknop. U kan de handzender enkel gebruiken voor
1-knopsbediening (zie handleiding ontvanger). Met een druk op de knop stuurt u de ontvanger(s)
aan. De controle-led van de handzender licht op ter bevestiging.
05-317
Handzender 05-314 is een zender met 4 drukknoppen. U kan de handzender gebruiken voor 1-, 2- en
4-knopsbediening (zie handleiding ontvanger). Met een druk op de knop stuurt u de ontvanger(s) aan. De
controle-led van de handzender licht op ter bevestiging. Afhankelijk van de gekozen mode op de ontvanger kan
u een aantal kringen onafhankelijk van elkaar aansturen. Voor meer uitleg over de mode, zie de handleidingen
van de ontvangers.
Ontvanger(s) in 1-knopsmode:
A, B, C en D werken als afzonderlijke drukknoppen.
Hiermee kan u max. 4 kringen onafhankelijk van elkaar aansturen.
Ontvanger(s) in 2-knopsmode:
A, B en C, D zijn elk een paar in 2-knopsmode.
Hiermee kan u max. 2 kringen onafhankelijk van elkaar aansturen.
Ontvanger(s) in 4-knopsmode:
A, B, C en D zijn elk een onderdeel van de 4-knopsmode.
Hiermee kan u max. 1 kring onafhankelijk van een andere kring aansturen.
05-312
Handzender 05-312 is een handzender met 13 drukknoppen en 4 kanaalselectieknoppen.
Voor elk van de 4 kanalen beschikt u over 3 bedienpunten met 2 drukknoppen, 1
bedienpunt met 4 drukknoppen en 1 bedienpunt met 3 drukknoppen. Afhankelijk van
de gekozen mode op de ontvanger kan u een aantal kringen onafhankelijk van elkaar
aansturen. Voor meer uitleg over de mode, zie de handleidingen van de ontvangers.
Ontvanger(s) in 1-knopsmode:
Alle drukknoppen werken als afzonderlijke drukknoppen.
Hiermee kan u max. 13 kringen per kanaal (52 kringen in totaal) onafhankelijk van
elkaar aansturen.
Ontvanger(s) in 2-knopsmode:
Elk paar A, B of C, D werkt samen in 2-knopsmode.
Hiermee kan u max. 6 kringen per kanaal (24 kringen in totaal) onafhankelijk van
elkaar aansturen.
Ontvanger(s) in 4-knopsmode:
A, B, C en D zijn elk een onderdeel van de 4-knopsmode.
Hiermee kan u max. 1 kring per kanaal (4 kringen in totaal) onafhankelijk van een
andere kring aansturen.
Opmerking: bij een aantal 4-knopsmodes (o.a. bij rolluiksturingen) hebben de knoppen C en D dezelfde functie.
U kan deze modes bijgevolg ook toewijzen aan het bedienpunt met 3 drukknoppen (onderaan de handzender).
Zo kan u 1 extra kring per kanaal (4 extra kringen in totaal) onafhankelijk van een andere kring aansturen.
Een signaal verzenden:
Kanaalselectie (knoppen 1, 2, 3 en 4 bovenaan)
Druk op 1 van de 4 kanaalselectieknoppen om een kanaal te selecteren. De respectievelijke rode led knippert
gedurende 30s.
Keuze functietoets
Zolang de rode led van de kanaalselectie knippert, kan u één van de 13 drukknoppen activeren. Druk op een
knop om een signaal naar de ontvanger(s) te verzenden. De led licht op gedurende 1s (= min. tijd) of voor zolang
u op de drukknop drukt (max. 36s). Vervolgens knippert de led opnieuw gedurende 30s. Tijdens deze 30s kan u
een andere functietoets van hetzelfde kanaal activeren. Dit herhaalt zich tot u gedurende 30s
niets verzendt (de rode led dooft) of een ander kanaal selecteert.
05-318
Handzender 05-313 is een handzender met 3 drukknoppen en 1 kanaalselectieknop. Met
de kanaalselectieknop kan u 1 van de 5 kanalen selecteren. Voor elk van de 5 kanalen
beschikt u over 3 drukknoppen. Afhankelijk van de gekozen mode op de ontvanger kan u een
aantal kringen onafhankelijk van elkaar aansturen. Voor meer uitleg over de mode, zie de
handleidingen van de ontvangers.
Ontvanger(s) in 1-knopsmode:
A, B en C werken als afzonderlijke drukknoppen. Hiermee kan u max. 3 kringen per kanaal
(15 kringen in totaal) onafhankelijk van elkaar aansturen.
Ontvanger(s) in 2-knopsmode:
Het paar A, B werkt samen in 2-knopsmode. Hiermee kan u 1 kring per kanaal (5 kringen in
totaal) onafhankelijk van een andere kring aansturen.
Ontvanger(s) in 4-knopsmode:
Bij een aantal 4-knopsmodes (o.a. bij rolluiksturingen) hebben de knoppen C en D dezelfde functie. U kan deze
modes bijgevolg aan deze handzender toewijzen.
A, B en C zijn elk een onderdeel van de 4-knopsmode. U kan max. 1 kring per kanaal (5 kringen in totaal)
onafhankelijk van een andere kring aansturen.
Een signaal verzenden:
Kanaalselectie (knop K)
Druk op de kanaalselectieknop om een kanaal te selecteren. Het laatst geactiveerde kanaal wordt geselecteerd. De
rode led verspringt daarna telkens u op de kanaalselectieknop drukt. De led's geven aan welk kanaal geselecteerd
werd (Als alle led's gelijktijdig oplichten, is kanaal 5 (groepskanaal) geselecteerd).
De led van het geselecteerde kanaal knippert gedurende 30s.
nv Niko sa
A
A
A
A
C
A
Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. +32 3 778 90 00 — fax +32 3 777 71 20 — e-mail: support@Niko.eu — www.niko.eu
Keuze functietoets
Zolang de rode led van de kanaalselectie knippert, kan u 1 van de 3 drukknoppen activeren. Druk op een knop
om een signaal naar de ontvanger(s) te verzenden. De led licht op gedurende 1s (= min. tijd) of voor zolang u
op de drukknop drukt (max. 36s). Vervolgens knippert de led opnieuw gedurende 30s. Tijdens deze 30s kan u
een andere functietoets van hetzelfde kanaal activeren. Dit herhaalt zich tot u gedurende 30s niets verzendt (de
rode led dooft) of een ander kanaal selecteert.
Voor de programmering van het RF-systeem, zie de handleiding van de RF-ontvangers volgens het Easywave-
protocol.
2.1. Reikwijdte tussen draadloze zenders en ontvangers
Toestellen met afstandsbediening zoals tv, video en audio worden niet gestoord door de draadloze zenders. De
zenders moeten optisch niet naar de ontvanger gericht worden. De reikwijdte binnenshuis bedraagt ±30m, in
open ruimte 100m. Het zendbereik is afhankelijk van de in de woning gebruikte materialen. U kan eventueel
gebruik maken van het diagnosetoestel 05-370 om de RF-signaalsterkte in een omgeving te bepalen. Het toestel
herkent alle 868,3Mhz-signalen. Door 9 led's wordt de ontvangstkwaliteit van het zendsignaal of de sterkte van
de aanwezige stoorsignalen weergegeven. Zo kan u vaststellen of het bereik van de RF-zender toereikend is.
A
C D
B
baksteen, beton
verlies: 20-40%
2.2. Batterijen plaatsen/vervangen
Indien bij het inschakelen, de led slechts zwak of helemaal niet knippert, dan moet de batterij vervangen worden.
- Maak het batterijdeksel los (gebruik bij 05-312 een schroevendraaier).
- Vermijd direct contact met de batterij om ontlading te voorkomen.
- Gebruik van NiCd-batterijen is niet toegelaten.
- Plaats de nieuwe batterij. Respecteer hierbij de polariteit. ('+' en '-' teken in het compartiment).
- Gebruik van 3V CR2032 (2 stuks in 05-312).
- Klik (of schroef 05-312) het batterijdeksel terug vast.
- Gebruikte batterijen dient u in te leveren bij een erkend inzamelpunt.
2.3. Montagevoorschriften en aanbevelingen
Plaats de zenders NOOIT:
B
- in een metalen verdeelkast, behuizing of vlechtwerk.
- in de onmiddellijke omgeving van grote metalen objecten.
B
- op of vlakbij de grond.
B
3. TROUBLESHOOTING
B Wanneer na programmering het systeem niet werkt, kan u een aantal extra controles uitvoeren.
D 3.1. Nieuwe installatie
- Controleer of de afscherming tussen de batterij en de contacten in de zender verwijderd is.
C B - Controleer of er goede contactvastheid is tussen batterij en contacten.
- Controleer de netspanning op de ontvanger in de verdeelkast.
- Controleer of alles is aangesloten zoals aangegeven op de aansluitschema's (zie handleiding ontvangers).
- Reset en (her)programmeer de ontvanger (zie handleiding ontvangers; programmeren).
3.2. Bestaande installatie
- Controleer de batterijen van de zender(s).
- Controleer de netspanning (230V~) op de ontvanger.
- Controleer de werking van de aangesloten belasting.
- Controleer of de omgeving van het systeem veranderd is waardoor er storingen zouden kunnen optreden
(metalen kasten, wanden of meubels verplaatst...). Herstel de oorspronkelijke toestand, indien mogelijk.
3.3. Een zender werkt niet
Neem de zender in de hand en loop naar de ontvanger toe.
- Indien het systeem werkt op gereduceerde afstand, is de zender buiten het zendbereik geplaatst of is er
een probleem door storingen. U kan eventueel gebruik maken van het diagnoseapparaat (05-370) om de
sterkte van het uitgezonden RF-signaal te meten. Voor een zender buiten het zendbereik kan u de repeater
(05-335) gebruiken.
- Indien het systeem niet werkt, zelfs wanneer de zender in de nabijheid van de ontvanger wordt gebracht;
controleer de programmering (zie handleiding ontvangers; programmeren) en/of de batterij van de zender.
A
3.4. Het systeem schakelt zichzelf in en uit
- Het systeem schakelt zichzelf aan: dit kan slechts gebeuren als binnen het ontvangstbereik een vreemde
C
zender in de ontvanger geprogrammeerd werd. Reset de ontvanger en herprogrammeer de gewenste
adressen (zie handleiding ontvangers; programmeren).
B
- Het systeem schakelt zichzelf uit: de situatie kan gelijkaardig zijn aan bovenstaande of kan een gevolg zijn
van kortstondige stroomonderbrekingen.
K
4. TECHNISCHE GEGEVENS
4.1. Draadloze handzender 4 kanalen, 52 kringen (05-312). Afm. zender: 151 x 61 x 21mm
- zendbereik: 100m in open lucht, gemiddeld 30m binnenshuis afhankelijk van de gebruikte materialen
- 4 kanalen en 13 drukknoppen = max. 52 kringen
- geen bedrading tussen bedieningspunten en te bedienen verbruikers (RF-gestuurd), enkel verbinding tussen
de ontvanger (schakeleenheid) en het lichtpunt of apparaat
- oriëntatie (richten) van de zenders is niet noodzakelijk (overdracht van de signalen doorheen niet-metalen
wanden is mogelijk)
- werkingstemperatuur: 20 tot 60°C
4.2. Draadloze handzender 1 kanaal, 1 kring (05-311). Afm. zender: 56 x 36 x 16mm
Technische gegevens gelijk aan 05-312, echter 1 kanaal en 1 drukknop = max. 1 kring
4.3. Draadloze handzender 1 kanaal, 4 kringen (05-317). Afm. zender: 70 x 40 x 16mm
Technische gegevens gelijk aan 05-312, echter 1 kanaal en 4 drukknoppen = max. 4 kringen
4.4. Draadloze handzender 5 kanalen, 15 kringen (05-318). Afm. zender: 112 x 39 x 18mm
Technische gegevens idem 05-312, maar 5 kanalen en 3 drukknoppen = max. 15 kringen
TIP: consequent gebruik van 1 OF 2-knopsmodes verhoogt het gebruiksgemak.
houten wanden en
gewapend beton
gipswanden
verlies: 5-20% verlies: 40-90%
afgesloten metalen
ruimte
verlies: 90-100%
PM005-31100R19295
