Lees de volledige handleiding vóór installatie en ingebruikneming. Bewaar deze handleiding zorgvuldig voor later gebruik.
1. BESCHRIJVING
De draadloze tweekanaalszender is geschikt voor inbouw en mag enkel worden gebruikt om draadloze ontvangers te bedienen die werken volgens het Easywave
protocol. De zender moet gevoed worden met een 230V-aansluiting. Er kunnen 2 schakelaars of drukknoppen op worden aangesloten.
Met behulp van deze draadloze tweekanaalszender kun je de schakelfuncties van bestaande schakelaars of drukknoppen uitbreiden via een ontvanger.
De tweekanaalszender controleert of een schakelaar/drukknop onder spanning staat en stuurt de overeenkomstige code (A, B, C of D) naar de draadloze
ontvanger, die op zijn beurt de verbruiker schakelt.
Het product werkt volgens het Easywave protocol, een installatietechniek zonder bedrading tussen de drukknoppen (bedieningspunten) en de te bedienen
verbruikers. Het systeem is modulair opgebouwd met zenders en ontvangers. Eén zender kan een onbeperkt aantal ontvangers tegelijkertijd bedienen, terwijl
één ontvanger kan worden bediend door maximaal 32 zenders.
De tweekanaalszender doet een signaaloverdracht via radiogolven op de frequentie 868,3 MHz.

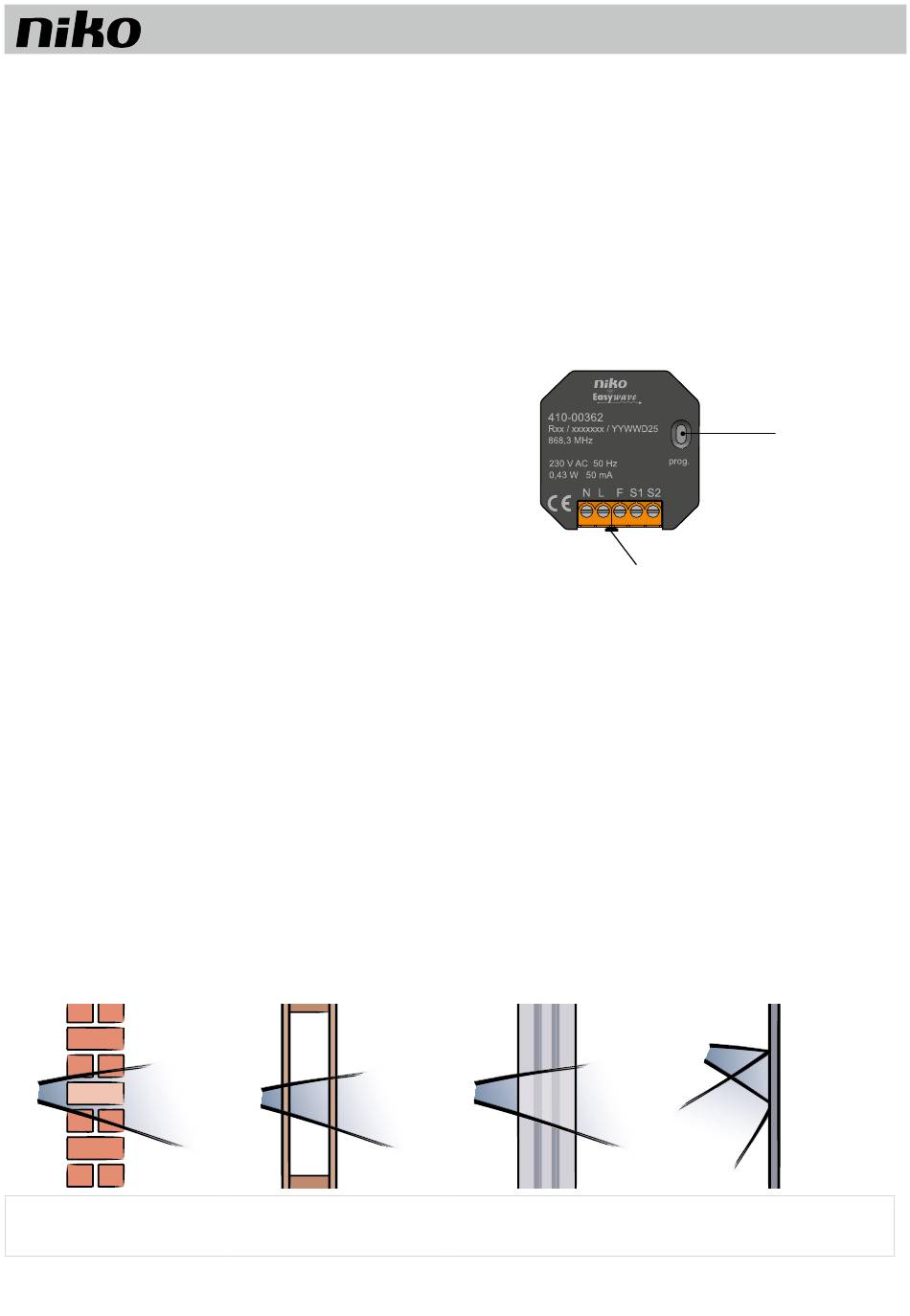

Fig. 1
Op deze frequentie zijn uitsluitend producten toegelaten die niet continu uitzenden, d.w.z.
1 % per uur of 36 seconden. Hierdoor is de kans op storing minimaal. Daarom leent
dit draadloze systeem zich uitstekend voor specifieke toepassingen zoals renovatie van
Programmeerknop
geklasseerde interieurs, uitbreidingen in bestaande elektrische installaties (waar kap- of
breekwerk uitgesloten is), gebruik in bureaus met verplaatsbare wanden of installaties waar
een ingewikkelde bekabeling moet worden vermeden.
Jumper (J)
2. INSTALLATIE
2.1. Montage
Houd rekening met de lokale omstandigheden en de omgeving wanneer je de tweekanaalszender monteert.
Zorg ervoor dat de draadloze signaaloverdracht tussen ontvanger en tweekanaalszender niet gehinderd wordt. Plaats de ontvanger zo dicht mogelijk bij de
tweekanaalszender.
Aanwezigheid van metaal of vocht in de muren kan een negatieve invloed hebben op het bereik van de draadloze signalen (zie § 2.2). Plaats de tweekanaalszender
daarom nooit:
• in een metalen schakelkast, behuizing of vlechtwerk.
• in de buurt van grote metalen objecten.
• op of vlak bij de grond.
De tweekanaalszender is geschikt voor montage in haast alle gangbare inbouwdozen.
2.2. Reikwijdte tussen de zenders en ontvangers volgens het Easywave protocol
De werking van toestellen met een afstandsbediening zoals een tv of video- en audioapparatuur wordt niet verstoord door een draadloze zender. Je hoeft de
zender niet optisch te richten naar de draadloze ontvanger. De reikwijdte binnenshuis bedraagt ongeveer 30 m. In open veld wordt een reikwijdte van 100 m
gehaald. Het bereik van de zender is afhankelijk van de gebruikte materialen in de woning. Je kunt een diagnosetoestel (05-370) gebruiken om de draadloze
signaalsterkte in een omgeving te bepalen. Het toestel herkent alle 868,3 MHz-signalen. Aan de hand van negen indicatieleds wordt de ontvangstkwaliteit van
het zendsignaal of de sterkte van de aanwezige stoorsignalen weergegeven. Zo kun je vaststellen of het bereik van de zender toereikend is. De tekeningen
hieronder tonen het kwaliteitsverlies van het zendbereik afhankelijk het gebruikte materiaal. Je kunt een draadloze repeater volgens het Easywave protocol
(05-535) gebruiken in installaties met onvoldoende reikwijdte.
Fig.2
baksteen, beton houten wanden en gipswanden gewapend beton afgesloten metalen ruimte
verlies: 20-40 % verlies: 5-20 % verlies: 40-90 % verlies: 90-100 %
NL 1
