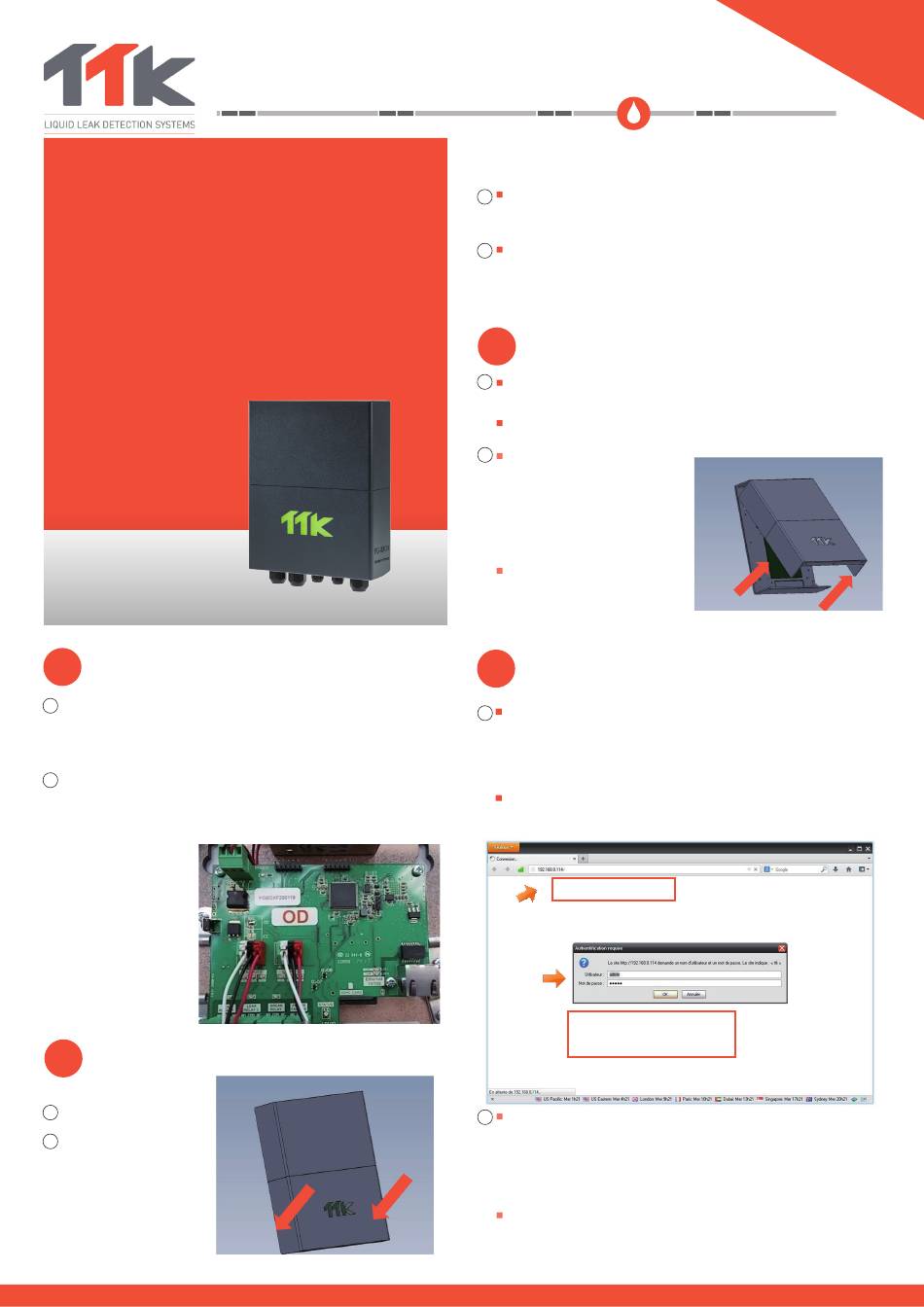

TTK FG-BBOX-LL Quick Start Manual

For more information, ttkuk.com; ttkasia.com; ttkusa.com; ttkcanada.com.
Weitere Informationen finden Sie auf ttk-gmbh.de; ttk.fr/de/
Quick Start Guide
FG-BBOX-LL
Schnellstart-Anleitung
FG-BBOX-LL
Electric Connection 230V
2
Elektrischer Anschluss 230 V
230V power supply 1A protected minimum. If possible, use a UPS power source.
EN
3 X 1.5 mm² multi-stranded electric cable.
IMPORTANT:
To connect the grounding of the box to earth: use a standardised single-core
2.5 mm² earth wire.
Elektrische Stromversorgung mit 230 V und mindestens 1 A Schutz. Falls
DE
möglich, verwenden Sie eine USV-Stromquelle. Mehradriges Kabel mit 3 x 1,5
mm².
WICHTIG:
Verbindung der Masse der Box mit der Erde: Verwenden Sie ein standardi-
siertes einadriges 2,5 mm²
Erdungskabel.
Powering the FG-BBOX-LL
3
Einschalten der FG-BBOX-LL
Close the cover before powe-
EN
ring up:
Schließen Sie das Gehäuse
DE
vor dem Einschalten:
Introduction
Einleitung
The FG-BBOX-LL is an external device of the FG-NET Digital Unit. It is designed
EN
to be connected with FG-OD oil leak detection sense cables only. It expands
FG-NET to manage two additional circuits of sense cables. The FG-BBOX-LL
is monitored by FG-NET via a standard Ethernet network.
Die FG-BBOX-LL ist ein externes Gerät der digitalen Steuereinheit von FG-
DE
NET. Das Gerät ist ausschließlich für den Anschluss an FG-OD Sensorkabel
zur Erkennung von Ölleckagen in industriellen Anwendungsbereichen mit
langen Leitungen vorgesehen. Sie erweitert FG-NET, sodass zwei zusätzliche
Sensorkabelschleifen verwaltet werden können. Die FG-BBOX-LL wird von
FG-NET über ein standardmäßiges Ethernet-Netzwerk überwacht.
Mounting the FG-BBOX-LL
1
Montage der FG-BBOX-LL
Fix on the wall, taking care not to damage the motherboard (5 cable glands
EN
are provided for moutning the panel). The FG-BBOX-LL having no screen, can
be installed away from the FG-NET as long as reachable for it on the network.
Open the cover of the FG-BBOX-LL to reach the motherboard as shown in the
image:
Befestigen Sie die Box an der Wand.
DE
Achten Sie darauf, dass die Haup-
tplatine nicht beschädigt wird (5
Kabelverschraubungen werden für
die Montage mitgeliefert). Da die
FG-BBOX-LL kein Display hat, kann
sie in Entfernung zu der FG-NET
Einheit installiert werden, solange
sie für das Netzwerk erreichbar ist.
Öffnen Sie das Gehäuse der FG-
BBOX-LL, um an die Hauptplatine
zu gelangen, wie in der Abbildung
gezeigt:
IP Settings on FG-BBOX-LL
4
IP-Konfiguration der FG-BBOX-LL
Connect a computer to FG-BBOX-LL through an existing network, or make a
EN
direct connection with a crossover cable and manual IP set on the computer
using those settings:
•
Computer IP: 192.168.1.100
•
Netmask: 255.255.255.0
•
Gateway: 192.168.1.1
Open a web browser (Firefox and Chrome are preferred) and enter the FG-BBOX-
LL default IP in the address bar (192.168.1.200).
FG-BBOX-LL will prompt for login/password, enter "admin" and "admin".
192.168.1.200
User: admin
Password: admin
Verbinden Sie einen Computer mit der FG-BBOX-LL über ein vorhandenes
DE
Netzwerk oder stellen Sie eine direkte Verbindung mit einem Crossover-Kabel
und einer manuell eingerichteten IP-Adresse mit den folgenden Einstellungen
her:
•
Computer-IP: 192.168.1.100
•
Netzmaske: 255.255.255.0
•
Gateway: 192.168.1.1
Öffnen Sie einen Webbrowser (Firefox oder Chrome werden empfohlen) und
geben Sie die Standard-IP-Adresse der FG-BBOX-LL in das Adressfeld ein
(192.168.1.200).
FG-BBOX-LL fragt nach Benutzer/Passwort. Geben Sie „admin" und „admin"
ein.
