INLEIDING
Om Dynamic Power Management te kunnen gebruiken bij een woning, is de Dynamic Power
Management Home - Module vereist. De module meet de stroomsterkte(s) en vertaalt de
waarden naar een bericht. De module kan alleen worden gebruikt in combinatie met een
NewMotion Home Advanced-laadpunt. De module verzendt berichten via een UTP kabel
naar de laadpaal om het totale stroomverbruik in het huis in realtime aan te geven. Met
deze informatie berekent het laadpunt de vrije capaciteit die kan worden gebruikt voor het
opladen van een auto.
Er kunnen maximaal 3 meetklemmen worden aangesloten op het apparaat. Deze
meetklemmen zijn stroomtransformatoren (CTs), en kunnen rondom een stroomgeleider
worden geïnstalleerd zonder de installatie te onderbreken. In een 3 fase installatie dienen de
CT's worden aangesloten op L1, L2 en L3. In het geval van een 1 fase installatie of installatie
zonder neutraal, dient slechts 1 CT aangesloten te worden om de stroomgeleider welke
verbonden is met L1 in het laadpunt.

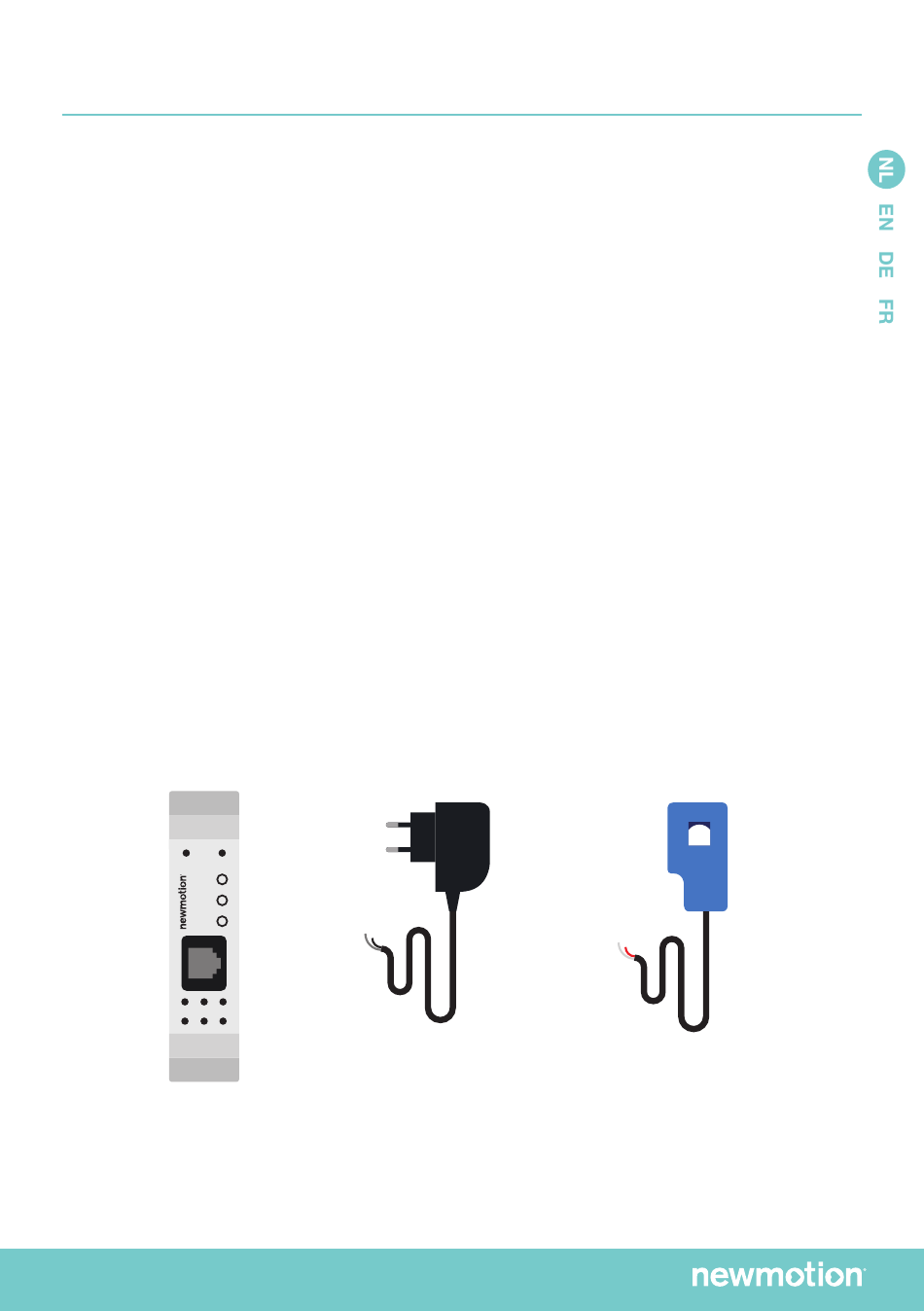

COMPONENTEN
A. De P1-stroomsensormodule.
B. Een externe voedingsadapter van 5V DC. Met een kabellengte van 1,5 m.
C. 1 of 3 stroomtransformatoren, afhankelijk van het aantal fasen. Met een kabellengte van 1,0 m
.
A
+5V GND
STB
CS
P1
L1 L2 L3
P-3 | NEDERLANDS | X1NM19INT01
.
B
.
C
