ZHS05
MEHRFACHSENSOR
BEDIENUNGSANLEITUNG ZHS05
Herzlichen Glückwunsch und vielen Dank für den Kauf des
Schwaiger Produktes ZHS05.
nützliche Hinweise zur Handhabung.
Einbuchen (Inklusion) oder Ausbuchen (Exklusion) des Sensors
Durch Drücken der schwarzen Taste rechts (I) für eine Sekunde
bestätigen Sie die Inklusion und Exklusion des Gerätes.

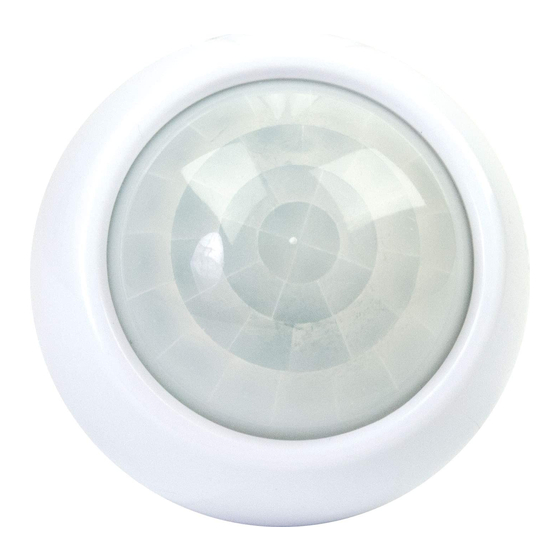

Produktbeschreibung
Der Multisensor wird per Batterie oder USB versorgt. Er besteht aus Bewegungs-,
Temperatur-, Feuchtigkeits- und Lichtsensor. Der Sensor sendet Signale an bis zu
6 verknüpften Z-Wave Geräten in seinem eigenen Netz, wenn er Bewegungen in
dem beobachteten Bereich feststellt. Der Multisensor erfüllt die Schutzklasse IP43
und ist daher für den Außeneinsatz geeignet. Durch unterschiedliche Einstellungen
der Empfindlichkeit kann die Erfassung von kleinen Tieren wie Hunden und Katzen
verhindert werden. Der Multisensor wird mit einer schwenkbaren Halterung für
die Wandmontage und einer Befestigungsplatte für die Deckenmontage geliefert.
Batterien
Dieses Gerät wird mit Batterien betrieben. Nur
Batterien des angegebenen Typs verwenden.
Niemals alte und neue Batterien im gleichen
Gerät vermischen. Gebrauchte Batterien enthal-
ten gefährliche Stoffe und dürfen nicht mit dem
Hausmüll entsorgt werden! Batterietyp: 4 x AAA

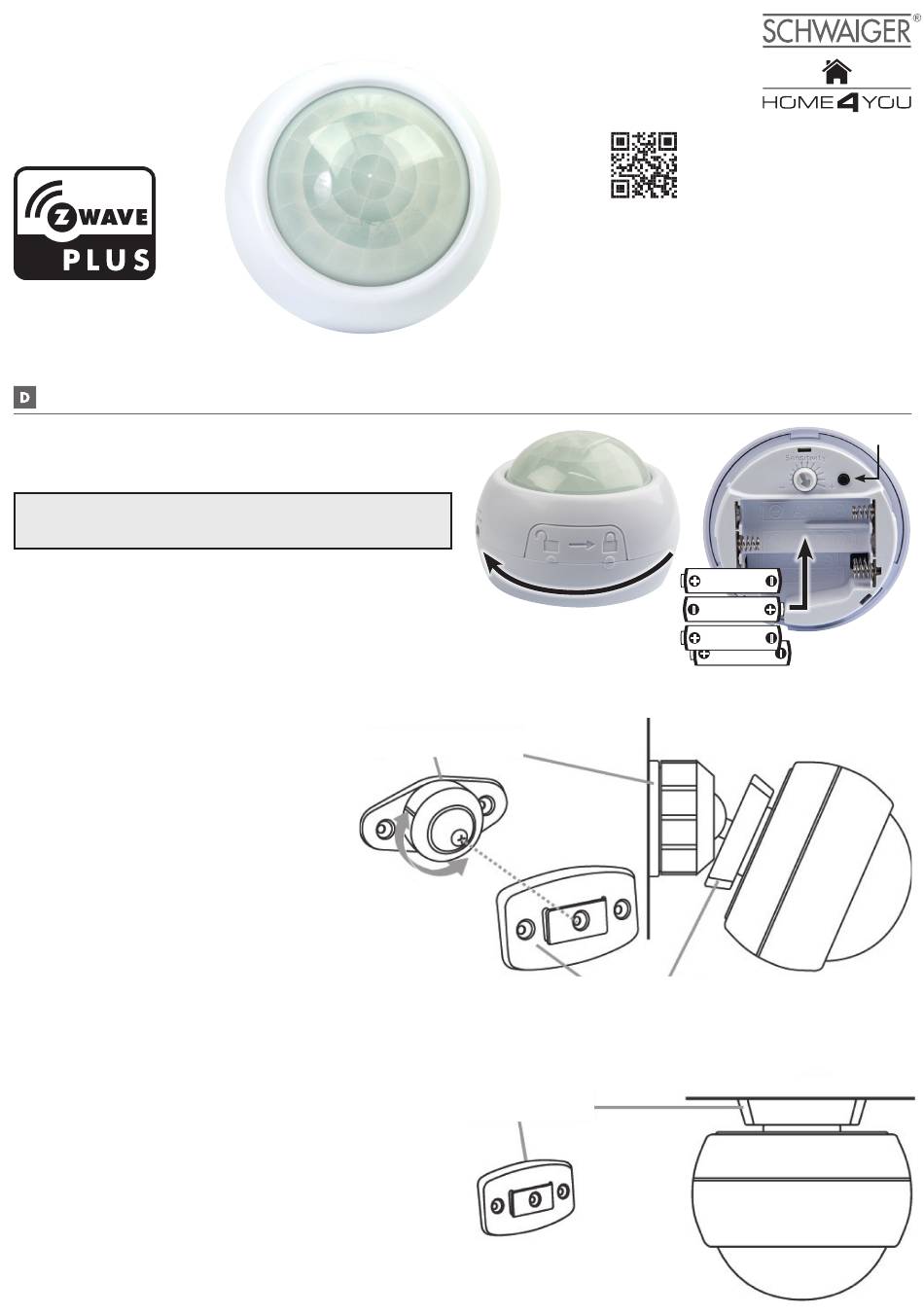

Installationsanleitung
1. Lösen Sie den Mehrfachsensor
Batteriehalterung indem Sie diesen entgegen
der Uhrzeigerrichtung drehen (Symbol: „Lock"/
„Unlock").
2.
Legen Sie 4 AAA Batterien in die Batterie-
fassung (nicht enthalten).
3. Der Sensor kann wie folgt an der Wand oder
Decke montiert werden:
(a)
Zur Befestigung an der Wand, montieren Sie die schwenkbare Halterung mittels
der Schrauben an der Wand. Anschließend befestigen Sie den Sensor zusammen mit
der Befestigungsplatte an der Halterung.
(b) Zur Montage an der Decke, montieren Sie die Befestigungsplatte mittels der
Schrauben an der Decke.
4. Befestigen Sie den Mehrfachsensor wieder auf der Halterung, indem Sie diesen in
Uhrzeigerrichtung wieder auf das Symbol „Lock" drehen.
Achten Sie bei der Anbringung im Außenbereich darauf, den
Temperatur-/ Feuchtigkeitssensor nach unten auszurichten, um
diesen vor Regen und Schnee zu schützen.
Im Folgenden erhalten
Schwenkbare Halterung
von der
Verbindungsele-
ment zum Lösen/
Befestigen
1
Sie
3 (a)
Befestigungsplatte
3 (b)
Befestigungsplatte
HERSTELLERINFORMATION
Sehr geehrter Kunde,
sollten Sie technischen Rat benötigen und Ihr
Fachhändler konnte Ihnen nicht weiterhelfen
kontaktieren Sie bitte unseren technischen
Support.
Schwaiger GmbH
Würzburger Straße 17
90579 Langenzenn
Hotline: +49 (0) 9101 702-199
www.schwaiger.de
homeautomation@schwaiger.de
2
1,5V - AAA
LR 03
1,5V - AAA
LR 03
1,5V - AAA
LR 03
1,5V - AAA
LR 03
BDA_ZHS05_d
I
