STG-BEIKIRCH EM Tandem RWA Technical Information And Operating Instruction

Ausgabe: 2 Gültig ab: 29.08.2007
Zum Öffnen und Schließen von Fensterflügeln, Lichtkuppeln oder Dachfenstern für Rauchabzug und tägliche Lüftung
For opening and closing casements, dome lights and skylights for smoke heat extraxtion and daily ventilation

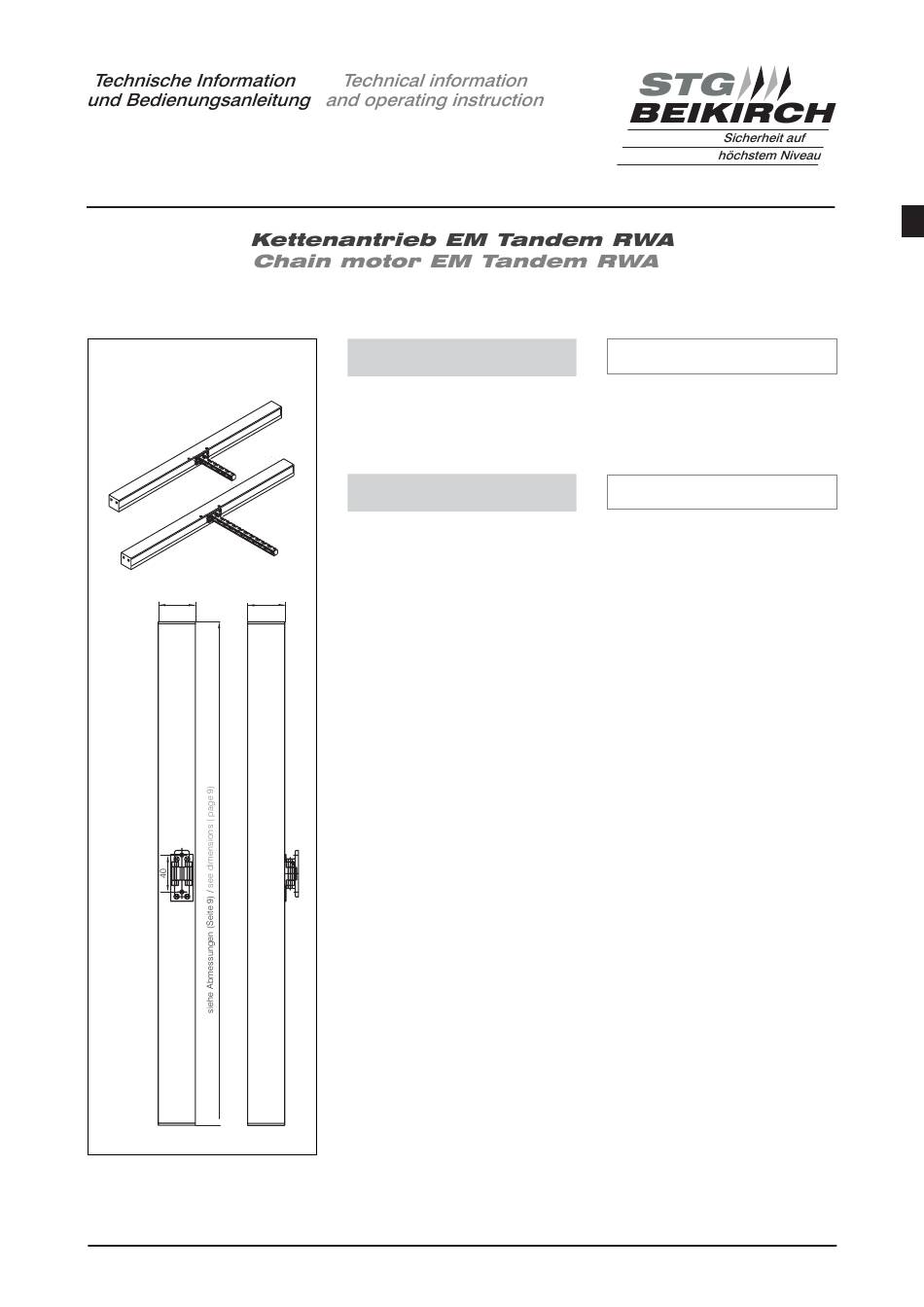

Technische Maße Technical measures
40 40
Diese Bedienungsanleitung für späteren Gebrauch bzw. Wartung aufbewahren.
Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten. Abbildungen unverbindlich.
Datei:
Ti_EM_Tandem_RWA_dt_engl.cdr
Art.Nr. 24999992
Version: 2 valid from: 29.08.2007
Einsatzbereich
für Kipp-, Klapp- und Drehfenster sowie
Dachfenster
geeignet für „Rauchabzug" und „Lüftung"
Besonderheiten
• 2 Antriebe mit integrierter Elektronik im
Gehäuse, verbunden durch ein 2-poliges
Kabel
• die Antriebe können im beliebigen
Abstand zueinander am Flügel montiert
werden
• automatisches Abschalten beim
Erreichen der Endpositionen:
Endposition Auf:
über eingebauten Endschalter;
Endposition Zu:
über elektronische Lastabschaltung
• Überlastschutz
• Parallellastabschaltung, im Gehäuse des
Masters integriert
• Dichtschluss über elektronisch
definierten Anpressdruck
• Ausstellmechanik mit Nirostahlkette,
wartungsfrei
• äußere Teile korrosionsfrei
• Antrieb mit geringer Bautiefe
• für besonders breite Fenster, an denen 2
Antriebe erforderlich sind
Please keep these operating instruction for future reference and maintance.
Area of application
for bottom-hung, top-hung and skylights
for smoke heat extraction and ventilation
Features
• 2 drive mechanism with integrated
electronics in the case
• there have to be no specific distance
between the drives
• automatic switch off when end stop is
reached:
end stop "Open":
using built-in limit switch;
end stop "Closed":
using electronic power cut-off
• overload protection
• intelligent parallel power cut-off, in
external housing
• tight closing using electronically defined
pressing-force
• opening mechanics with stainless steel
chain, maintenance-free
• corrosion-free external elements
• drive mechanism with reduced depth
• for particularly wide windows, requiring 2
drive mechanism
Subject to technical modifications. Diagram is not binding.
