Springs Window Fashions Dauphine Manual

Thank you
for choosing Springs Window Fashions. Your shade has been custom-sized based on your specifications with
the highest standards of quality and craftsmanship.
Follow the easy step-by-step instructions to install your shade. Should you need additional support, please feel free to call our
Customer Service Center at 1-800-221-6352 or email us at windowfashions@springswindowfashions.com. We will be glad to
help you.
For additional safety information in Canada, contact 1-866-662-0666.
Gracias
por elegir Springs Window Fashions. Su persiana se ha confeccionado a la medida según sus especificaciones y
con los estándares más altos de calidad y fabricación.
Siga las sencillas instrucciones detalladas para instalar su persiana. Si necesita asistencia adicional, comuníquese con nuestro
Centro de servicio al cliente al 1-800-221-6352 o por correo electrónico a windowfashions@springswindowfashions.com. Será
un gusto poder ayudarlo.
Para información adicional en Canadá sobre seguridad, llamar al 1-866-662-0666.
Merci
d'avoir choisi Springs Window Fashions. Votre store a été taillé sur mesure selon vos spécifications avec les normes
les plus élevées de qualité et de fabrication.
Suivez les directives étape par étape faciles pour installer votre store. Si vous avez besoin d'aide supplémentaire, n'hésitez pas
à communiquer avec notre centre de service à la clientèle au 1-800-221-6352 ou envoyez-nous un courriel à windowfash-
ions@springswindowfashions.com. Nous serons heureux de vous aider.
Pour de plus amples informations sur la sécurité au Canada, appelez le 1-866-662-0666.
Finished Look with Dauphine
Apariencia final con la cenefa Dauphine
Aspect fini avec la cantonnière Dauphine
HOW TO INSTALL
CÓMO INSTALAR
COMMENT INSTALLER
Outside mount or wall mount soft vertical blinds with a valance
Las persianas verticales suaves de plástico y/o telas con una cenefa para montaje
exterior o para montaje de pared
Des stores verticaux souples en pose extérieure ou murale avec une cantonnière
Springs Window Fashions • Middleton, WI 53562-1096 • www.springswindowfashions.com
valance
®
®
®
Dauphine valance
cenefa tipo Dauphine
cantonnière à la Dauphine
1
Everything needed to install your blind
Todo lo necesario para instalar su persiana
Tout ce qu'il faut pour la pose du store
Note: Assistance may be needed when installing this blind.
Nota: Es posible que se requiera ayuda de otra persona para instalar esta persiana.
Nota: Une aide peut être nécessaire pour installer ce store.

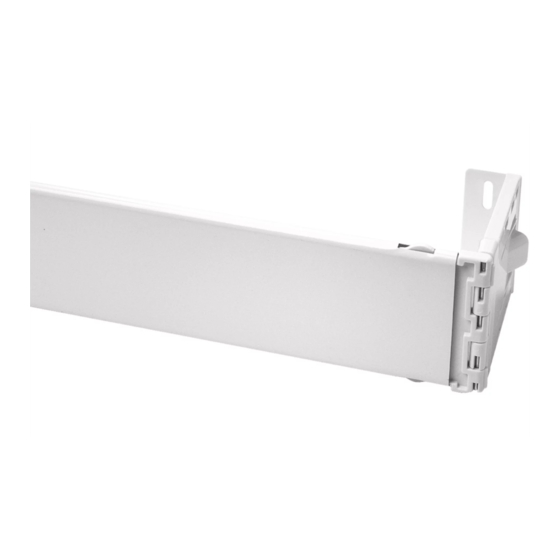

1. Headrail 1. Cabezal
2. Vanes 2. Tiras
3. Headrail bracket 3. Soporte del cabezal
4. Valance bracket 4. Soporte de la cenefa
5. Sheer drapery 5. Cortinaje translúcido
6. Cord guide 6. Guía de cuerda
7. Cord weight 7. Pesa de cuerda
8. Hook tape 8. Cinta de gancho
9. Threader cap 9. Capucha enroscada
10. Return slide 10. Retorno deslizante
11. Dauphine valance 11. Cenefa tipo Dauphine
12. Valance fabric 12. Tela de la cenefa
13. Double-sided tape 13. Cinta adhesiva de doble lado
3.
1.
2.
6.
7.
Note: Crown side always faces to the right • Nota: El lado de corona siempre está orientado hacia la derecha •
Remarque : le côté bombé est toujours orienté vers la droite.
Headrail mounting Tabla de montaje de
bracket chart soporte de cabezal
Ancho
Ordered width Bracket quantity
ordenado
2
≤54" Hasta 137.2 cm
54 1 ⁄ " to 81" 3
137.3 cm hasta 205.7 cm
16
81 ⁄ " to 108" 4
1 205.8 cm hasta 274.3 cm
16
108 ⁄ " to 135" 5
1 274.4 cm hasta 342.9 cm
16
135 ⁄ " to 162" 6
1
343 cm hasta 411.5 cm
16
162 ⁄ " to 191" 7
1 411.6 cm hasta 485.1 cm
16
1. Boîtier
2. Persienne
3. Support de boîtier
4. Support de cantonnière
5. Rideau diaphane
6. Guide de cordon
7. Poids de cordon
8. Ruban agrafeur
9. Capuchon d'enfileur
10. Coulant de retour
11. Cantonnière à la Dauphine
12. Tissu de cantonnière
13. Ruban adhésif double-face
4.
5.
8.
Tableau des supports
d'installation du boîtier
Cantidad de Largeur Quantité de
soportes commandée boîtier
2 Jusqu'à 137.2 cm 2
3 137.3 cm jusqu'à 205.7 cm 3
4 205.8 cm jusqu'à 274.3 cm 4
5 274.4 cm jusqu'à 342.9 cm 5
6 343 cm jusqu'à 411.5 cm 6
7 411.6 cm jusqu'à 485.1 cm 7
78132-03 (8/13)
