TWO-HANDLE WIDESPREAD
ROMAN TUB FAUCET TRIM KIT
KIT DE TERMINACIÓN PARA
MEZCLADORA EXTENDIDA PARA
TINA ROMANA DE DOS MANERALES
TROUSSE DE GARNITURE DE
ROBINET DE BAIGNOIRE ROMAINE
À DEUX POIGNÉES ÉLOIGNÉES

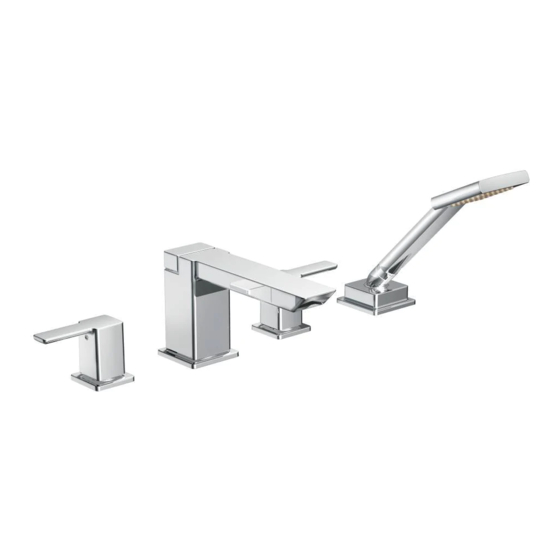

Image is for Reference only
(Style varies by model)
La imagen es sólo como referencia
(El estilo varía por el modelo)
L'illustration n' e st offerte qu'à titre indicatif seulement
(Le style varie selon le modèle)
Record Purchased Model Number:
Registre el Número de Modelo adquirido:
Inscrire le numéro du modèle acheté :
_______________________
(Save instruction sheet for future reference)
(Guarde la hoja de instrucciones para futura referencia)
(Conserver ces directives pour consultation ultérieure)
Register Online:
Regístrese en línea:
S'enregistrer en ligne :
www.moen.com/product-registration
INS10590 - 1/17
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Moen TS904
Summary of Contents for Moen TS904
- Page 1 À DEUX POIGNÉES ÉLOIGNÉES 1-800-465-6130 Mon - Fri 7:30 AM to 7:00 PM, Eastern WWW.MOEN.CA POR FAVOR, CONTÁCTESE PRIMERO CON MOEN Para obtener ayuda de instalación, piezas faltantes o de recambio 011 52 (800) 718-4345 Lunes a viernes de 8:00 a 20:00 hs.
- Page 2 OPTION/OPCION/OPTION CAUTION — TIPS FOR REMOVAL OF OLD FAUCET: Blue Grey Always turn water supply OFF before Azul Rojo Gris removing existing faucet or disassembling Bleu Rouge Gris the valve. Open faucet handle to relieve water pressure and ensure that complete water shut-off has been accomplished.
- Page 3 180˚ 1. Remove valve body covers. Turn stems to the off position. 1. Place Handle Escutcheon (M) onto rough-in. 2. Remove spout shank cover. 2. Thread Handle Adapter (L) onto rough-in. Haga girar los vástagos a la posición apagado. 3. Unthread test plug. 3.
- Page 4 INS10590 - 1/17 CAUTION/ADVERTENCIA/ATTENTION 5/32" Leave gap Dejar espacio Laisser un espace 1. Apply Lubricant (N) around spout rough-in. 1. Using 5/32" Hex Wrench (Z), install Set Screw (J) Install Diverter Lift Rod (G) into Spout (H). Tighten 2. Place Spout Escutcheon (K) onto spout rough-in. into Spout (H).
- Page 5 INS10590 - 1/17 TS904 T936 ◊ Not included with model (T936) ◊ No incluido con el modelo (T936) ◊ Non inclus avec le 5/32" modèle (T936) ◊ 1. While holding Hose Assembly (W), install 4. Install Hand Shower Escutcheon Set Screw (S) 1.
- Page 6 Il suffit d’écrire à Moen and telephone number. de una provincia o nación a otra. Moen lo asesorará en el inc. à l’adresse indiquée ci-dessous, pour expliquer le procedimiento a seguir para hacer válida esta garantía.
