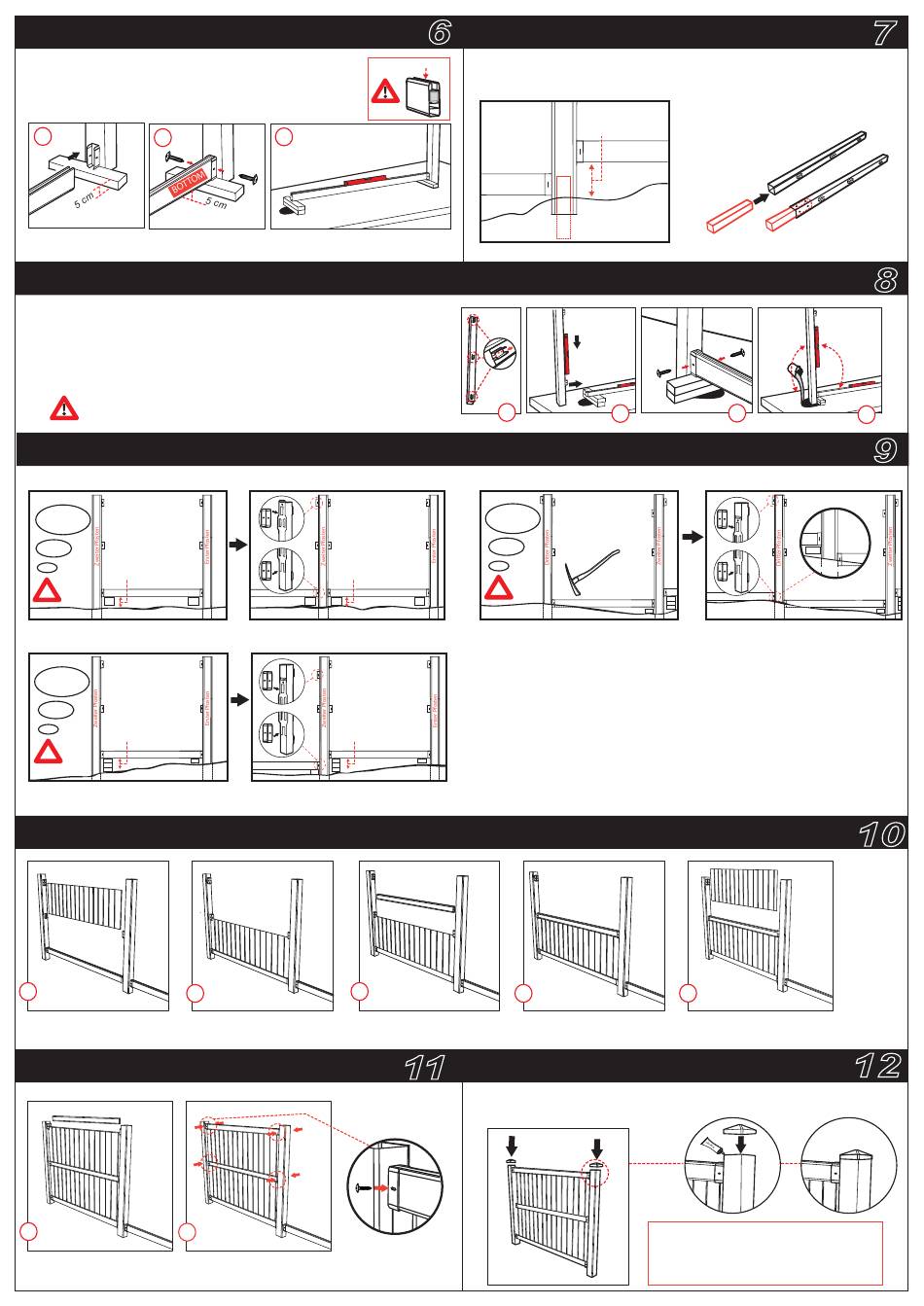

MONTIEREN DER ERSTEN HALTEKLAMMER
1. Positionieren Sie die untere Leiste.
2. Befestigen Sie die Leiste mit 2 Schrauben (s35) durch die
Halteklammerlöcher an den Pfosten.
3. Richten Sie die Leiste horizontal aus, indem Sie einen Holzbalken
zur Hilfe nehmen.
1
2
Stellen Sie sicher, dass die Leiste horizontal ausgerichtet ist und bezüglich des
zweiten Pfostens einen 90° Winkel einhält.
MONTIEREN DES ZWEITEN PFOSTENS
1. Bringen Sie drei Halteklammern am Pfosten an, indem Sie das Führungsteil
benutzen.
2. Stellen Sie den Pfosten in das Loch.
3. Befestigen Sie den Pfosten an der Leiste mit 2 Schrauben (s35) durch die
Halteklammerlöcher.
4. Fügen Sie nun Beton (Trocken- oder Mischbeton) in den verbleibenden
Zwischenraum hinzu. Lassen Sie den Beton 10-15 Minuten trocknen.
Stellen Sie sicher, dass die Leiste gerade ausgerichtet ist und
der Pfosten auf beiden Seiten vertikal ist!
EBENE, GEFÄLLE UND STEIGUNG
Positionieren Sie die Halteklammern an der leeren Seite des Pfostens (in fortlaufender Richtung). Beachten Sie die folgenden 3 Möglichkeiten:
Möglichkeit
Ebene Fläche
1
5cm-15cm
?
BODEN
Wenn die Höhendifferenz 5-15cm beträgt,
Boden entfernt und montieren Sie die Halteklammern mit jeweils 3 Schrauben (s18b).
Möglichkeit
2
Gefälle
5cm-15cm
?
BODEN
Wenn die Höhendifferenz mehr als 15cm beträgt,
Legen Sie das Führungsteil an die erste Halteklammer und montieren Sie die zweite und dritte Halteklammer jede mit 3 Schrauben (s18b) an die entsprechende Position.
MONTIEREN DES ZAUNTEILS
1
2
Stellen Sie sicher, dass die
Schieben Sie die erste
Platte von den Halteklammern
Platte in die Bodenleiste.
gestützt wird.
MONTIEREN DES ZAUNTEILS
6 7
Montieren Sie die obere Befestigen Sie beide Leisten
Leiste auf der zweiten Platte. mit Hilfe der Schrauben s35.
Diese Seite nach oben.
3
(beachten Sie Ebene, Gefälle, Steigung)
5cm-15cm
BODEN
positionieren Sie das Führungsteil 10cm vom
5cm-15cm
BODEN
positionieren Sie die untere Halteklammer 5cm vom Boden entfernt und verschrauben Sie diese mit 3 Schrauben (s18b).
3
Montieren Sie die zweite
Leiste auf der Platte.
(x2)
VON BEIDEN SEITEN
VERSCHRAUBEN
6
VERLÄNGERN DES PFOSTENS
Der Pfosten muss mindestens 30cm im Boden verankert sein und wenn Sie ein
Gefälle von mehr als 30cm haben, wie dargestellt, mit einem Holzbalken
verlängert werden.
1
Möglichkeit
3
?
BODEN
Im Falle einer Steigung, müssen die Halteklammern 5cm höher angebracht
werden und/oder positionieren Sie den neuen Pfosten tiefer, indem Sie einen Graben
für die Leiste ausheben.
Stellen Sie sicher (indem Sie das Führungsteil verwenden), dass die obere
Halteklammer auf der linken Seite nicht über die Pfostenspitze ragt.
4
Stellen Sie sicher, dass
auch diese Mittelleiste von den
Halteklammern gestützt wird.
11
PFOSTENKAPPEN ANBRINGEN
1.
Drücken Sie die Kappen auf die Pfosten.
2. Sie können die Kappen mit Silikon befestigen.
Benutzen Sie 11/11/60cm Holzbalken
30-50cm
BODEN
2 3
Steigung
BODEN
5
Befestigen Sie die zweite
Platte an der Mittelleiste.
Bei Zaunabschnitten, die eine kürzere Distanz von
Mittelpunkt zu Mittelpunkt aufweisen, als die
Standardabmessung von 182cm, benutzen Sie einfach
eine Motorsäge, um die Leisten & die Zaunplatten auf
die richtige Größe zu stutzen.
7
8
o
o
90
90
4
9
BODEN
10
12
