Stid Spectre Installation Procedures Manual page 17

SPECTRE Access UHF
Read only & osdp
Installation procedure
Es obligatorio conectar una antena al puerto RF 1 (lo más cercano de las LED).
Puerto RF 1
- Fijar la antena en el módulo SMA con los 4 tornillos (TCL ALU M4x12) suministrados
con el módulo.
- Retirar la tapa del puerto RF 1.
- Conectar la antena al puerto RF 1 del módulo.
© STid - 20 PA des Pradeaux FR13850 Gréasque - NI1127X05 - Page 16 sur 18 - Ed. 02/10/2020
UHF SPECTRE Access
Lecture seule & osdp
Notice d'installation

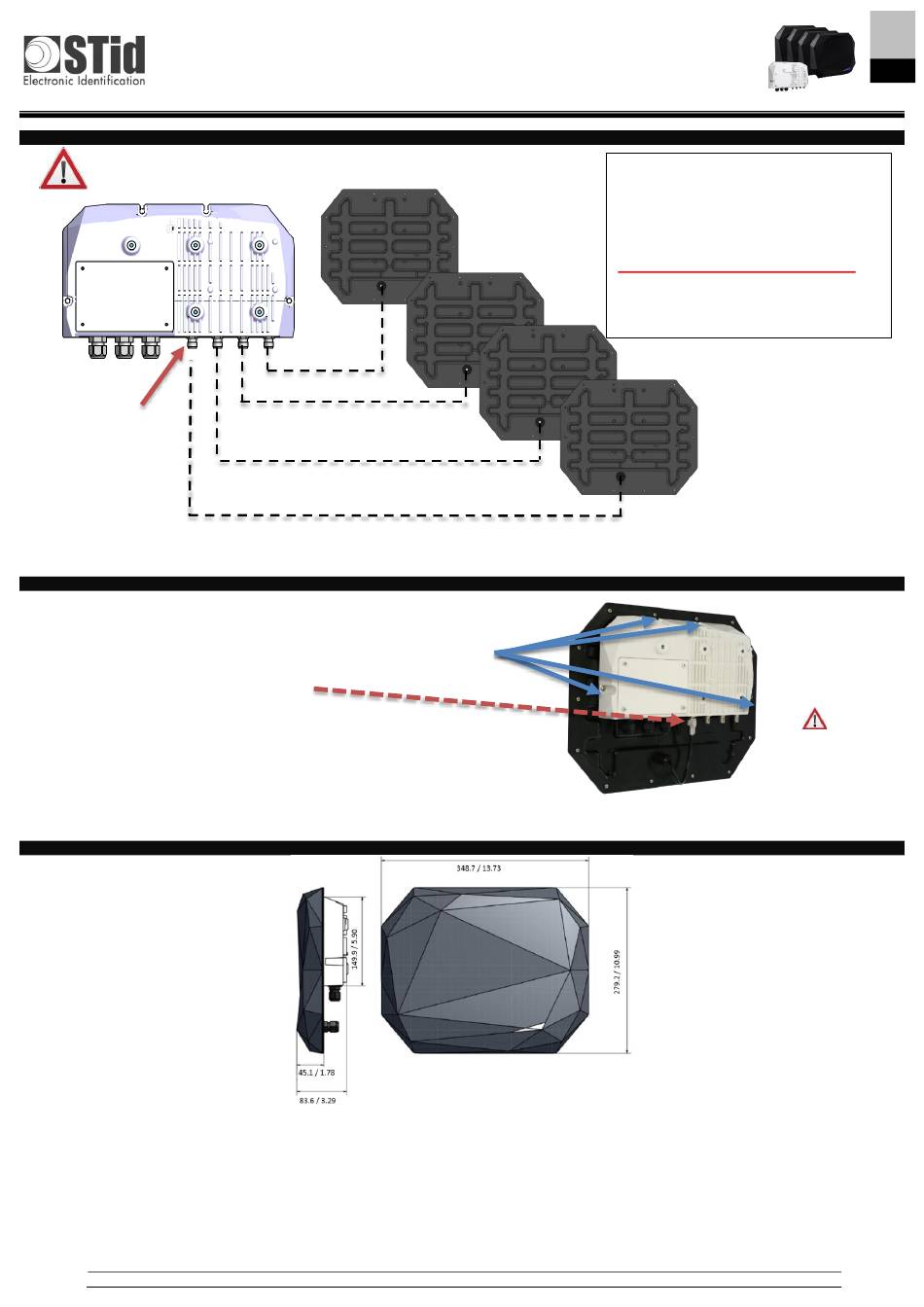

Conexión antenas - SMA
Fijación de una antena en el módulo - SLA
Dimensiones (mm/in) - SLA
UHF SPECTRE Access
Solo lectura & osdp
Manual de instalación
4 longitudes de cables serializables están
disponibles:
1.5 m /4.92 ft: CAB-SPECTRE-1.5M
3 m / 9.84 ft: CAB-SPECTRE-3M
9 m / 29.53 ft: CAB-SPECTRE-9M
12 m / 39.37 ft: CAB-SPECTRE-12M
Las únicas combinaciones posibles son:
CAB-SPECTRE-1.5M + CAB-SPECTRE-1.5M
CAB-SPECTRE-1.5M + CAB-SPECTRE-3M
CAB-SPECTRE-1.5M + CAB-SPECTRE-9M
CAB-SPECTRE-3M + CAB-SPECTRE-3M
US
FR
ES
Es obligatorio
conectar una antena
al Puerto RF 1
