SPECTRE Access UHF
Read only & osdp
Installation procedure
Les câbles antenne possèdent 1 connecteur mâle et un connecteur femelle.
Vers antenne
Bande de fréquences
Gain de l'antenne
Polarisation
Ratio Axial
Angle d'ouverture (-3 dB)
Impédance
Câble
Protection
Fixation avec un support de fixation de type VESA
standard 75x75 mm (vis M4x12 Inox fournies dans
le kit de fixation)
© STid - 20 PA des Pradeaux FR13850 Gréasque - NI1127X05 - Page 11 sur 18 - Ed. 02/10/2020
UHF SPECTRE Access
Lecture seule & osdp
Notice d'installation

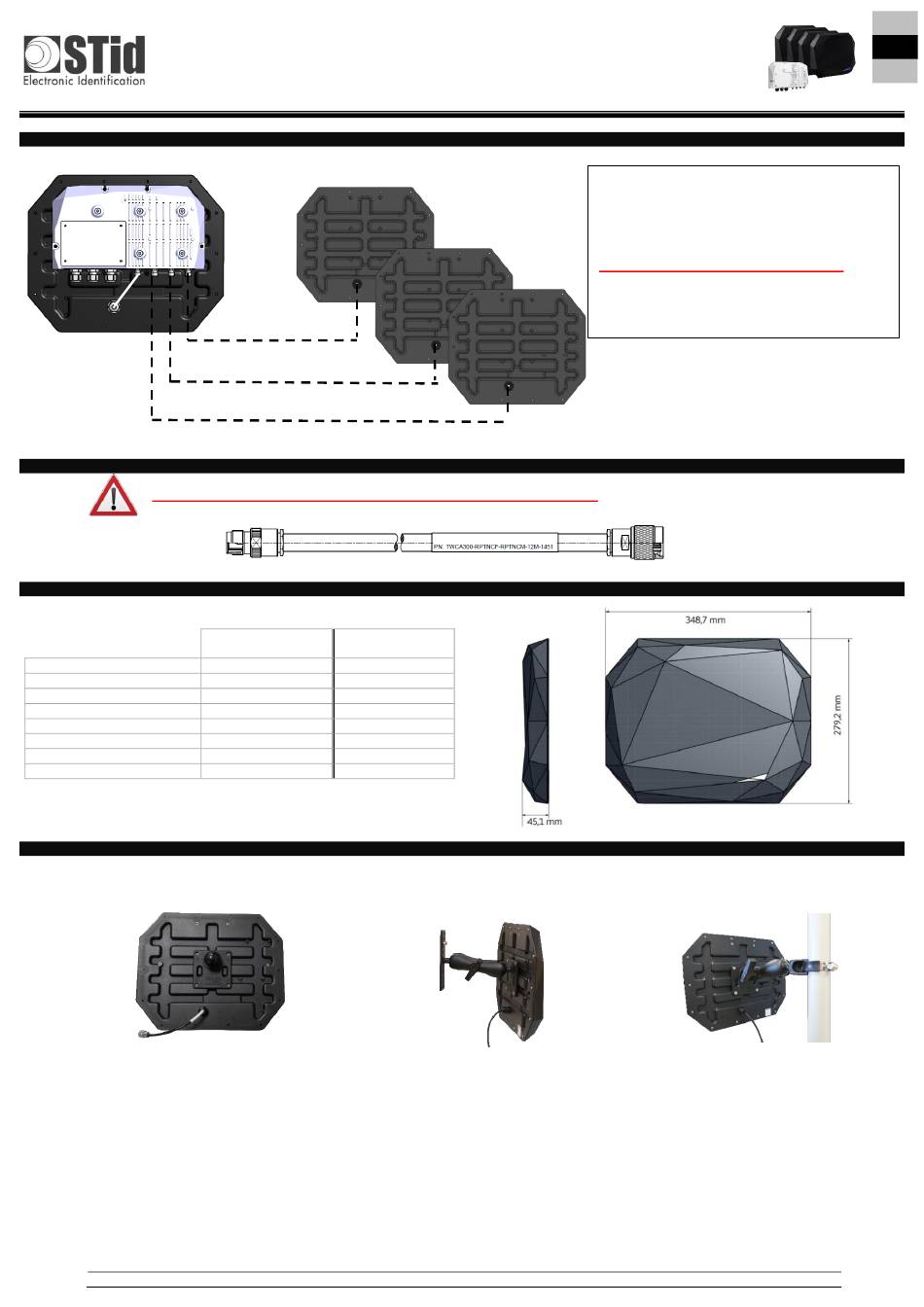

Raccordement antenne(s) - SLA
Câbles antennes SMA / SLA
Spécifications antennes - ANT-UHF-V2
ANT-UHF2-A ANT-UHF2-B
pour SMA/SLA-R4x pour SMA/SLA-R5x
865 - 868 MHz 902 - 928 MHz
8.30 dBi 9.68 dBi
Circulaire Circulaire
0.66 1.16
70° 60°
50 ohms 50 ohms
TNC RP mâle TNC RP mâle
Niveau IP66 Niveau IP66
Etiquette
Fixation des antennes
Deux modes de fixation possibles :
Kit de fixation murale orientable
(se référer à la Notice d'installation
du KFX-UHF-08)
Mur
UHF SPECTRE Access
Solo lectura & osdp
Manual de instalación
4 longueurs de câbles sérialisables sont disponibles :
1,5 m : CAB-SPECTRE-1.5M
3 m : CAB-SPECTRE-3M
9 m : CAB-SPECTRE-9M
12 m : CAB-SPECTRE-12M
Les seules combinaisons possibles sont :
CAB-SPECTRE-1.5M + CAB-SPECTRE-1.5M
CAB-SPECTRE-1.5M + CAB-SPECTRE-3M
CAB-SPECTRE-1.5M + CAB-SPECTRE-9M
CAB-SPECTRE-3M + CAB-SPECTRE-3M
Vers module
Kit de fixation mât orientable
(se référer à la Notice d'installation
du KFX-UHF-09)
US
FR
ES
Mât
