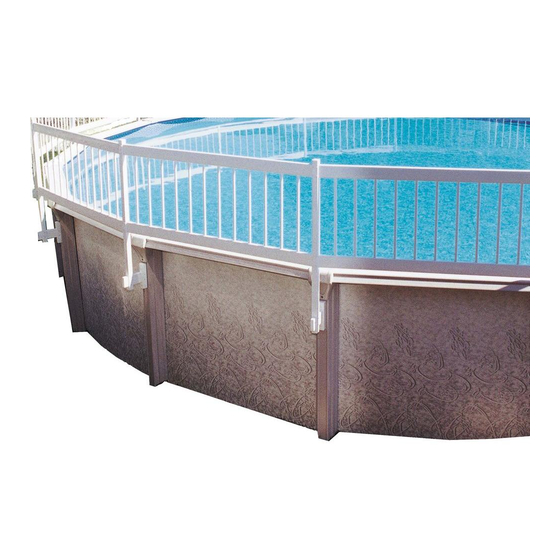

- Page 1 ABOVE GROUND POOL FENCE ASSEMBLY INSTRUCTIONS NE145/NE146/NE147 Ver. 0520...
-
Page 2: Assembly Tips
THANK YOU! Thank you for purchasing this product. We work around the clock and around the globe to ensure that our products maintain the highest possible quality. However, in the rare case of issues during assembly or use of this product, please contact our Consumer Hotline at 800-759-0977 for immediate assistance before contacting your retailer. -
Page 3: Parts List
ASSEMBLY INSTRUCTIONS ABOVE GROUND POOL FENCE - NE145 / NE146 / NE147 Parts List NE145 BASE KIT “A” - 8 SECTIONS: SUPPORT CAP ITEM DESCRIPTION QUANTITY PART NO. End-Posts NEP2700 Support Assembly - Base NEP2701 Support Assembly - Support NEP2702... - Page 4 ASSEMBLY INSTRUCTIONS PREPARATION OF POOL 1. Inspect pool for irregularities that may interfere with the location of fence mounting brackets and posts. Locate skimmer to be sure it will not interfere with fence. 2. Recommended items need for installation: cordless or power drill with Phillips head screwdriver, saw, pencil and measuring tape.
- Page 5 ASSEMBLY INSTRUCTIONS (Cont.) STEP 2-A Install mounting bracket to each upright (DIAGRAM 2-A). When installing your fence, it is important that there is no more than a 4" gap between the pool’s top rail and the bottom rail of fence. To determine location of mounting bracket, simply line up bracket with a fence post attached (slide fence post onto mounting bracket, but do not permanently attach...
- Page 6 ASSEMBLY INSTRUCTIONS (Cont.) STEP 3 Install fence posts (DIAGRAM 3). Start by installing the two fence end-posts first. The end-posts are identifiable by having rail holes only on one side. Fence end-posts must be installed where fence will start and stop. Slide fence end-post onto the mounting bracket. Allow at least 1/2”...
- Page 7 ASSEMBLY INSTRUCTIONS (Cont.) STEP 4 Installation of bottom horizontal rail. Measure distance between two fence posts and add 1" (DIAGRAM 4-A). Each side of bottom rail should extend 1/2” into each fence post. Cut bottom rail to this measurement. Note: cut equal amounts off each end of rail to ensure balanced spacing of spindles.
- Page 8 ASSEMBLY INSTRUCTIONS (Cont.) STEP 5 DIAGRAM 5-A Insert spindles into the bottom rail. DIAGRAM 5-B Install top rail using instruction in Step 4. STEP 6 Insert all caps. If necessary, use adhesive such as Liquid Nails to hold caps in place. STEP 7 Check to be sure installation is secure by lightly shaking each section to be sure screws were properly installed.
-
Page 9: Year Limited Warranty
UNDER NO CONDITIONS WILL BLUE WAVE PRODUCTS BE RESPONSIBLE FOR THE COST OF LABOR OR ANY DAMAGES RESULTING FROM FAULTY INSTALLATION OR FAULTY PRODUCT. - Page 10 CLÔTURE DE PISCINE HORS SOL INSTRUCTIONS D’ASSEMBLAGE NE145/NE146/NE147 Ver. 0520...
- Page 11 MERCI !! Merci d'avoir acheté ce produit. Nous travaillons 24 heures sur 24 et dans le monde entier pour nous assurer que nos produits conservent la meilleure qualité possible. Toutefois, dans les rares cas de problèmes lors de l'assemblage ou de l'utilisation de ce produit, veuillez contacter notre service d'assistance téléphonique aux consommateurs au 800-759-0977 pour obtenir une assistance immédiate avant de contacter votre détaillant.
-
Page 12: Liste Des Pièces
ASSEMBLY INSTRUCTIONS CLÔTURE DE PISCINE HORS SOL - NE145 / NE146 / NE147 Liste des pièces NE145 BASE KIT “A” - 8 SECTIONS: CAPUCHON DE SUPPORT ARTICLE DESCRIPTION QUANTITÉ PIÈCE NO. Poteaux terminaux NEP2700 Assemblage des supports - Base NEP2701... -
Page 13: Instructions De Montage
INSTRUCTIONS DE MONTAGE PRÉPARATION DE LA PISCINE 1. Inspectez la piscine pour détecter les irrégularités susceptibles d'interférer avec l'emplacement des supports de fixation et des poteaux de la clôture. Localisez l'écumoire pour vous assurer qu'elle n'interfère pas avec la clôture. 2. - Page 14 INSTRUCTIONS DE MONTAGE (Suite) ÉTAPE 2-A Installez un support de montage sur chaque montant (SCHÉMA 2-A). Lors de l'installation de votre clôture, il est important qu'il n'y ait pas plus de 4" d'espace entre le rail supérieur de la piscine et le rail inférieur de la clôture.
- Page 15 INSTRUCTIONS DE MONTAGE (Suite) ÉTAPE 3 Installer des piquets de clôture (SCHÉMA 3). Commencez par installer les deux poteaux de clôture en premier. Les poteaux d'extrémité sont identifiables par des trous de rail sur un seul côté. Les poteaux de clôture doivent être installés à l'endroit où la clôture commence et s'arrête. Faites glisser le poteau d'extrémité...
- Page 16 INSTRUCTIONS DE MONTAGE (Suite) ÉTAPE 4 IInstallation du rail horizontal inférieur. Mesurez la distance entre deux poteaux de clôture et ajoutez 1" (SCHÉMA 4-A). Chaque côté de la traverse inférieure doit s'étendre sur 1/2" dans chaque poteau de clôture. Coupez la traverse inférieure à cette mesure. Remarque : coupez des quantités égales à...
- Page 17 INSTRUCTIONS DE MONTAGE (Suite) ÉTAPE 5 ILLUSTRATION 5-A Insérer les broches dans le rail inférieur. ILLUSTRATION 5-B Installez le rail supérieur en suivant les instructions de l'étape 4. ÉTAPE 6 Insérez tous les capuchons. Si nécessaire, utilisez un adhésif tel que Liquid Nails pour maintenir les capuchons en place.
-
Page 18: Garantie Limitée De 5 Ans
Les autres équipements tels que les montants, les rails supérieurs, les échelles, les glissières, etc. ne sont pas fournis ni fabriqués par Blue Wave Products et ne sont pas couverts par cette garantie.
