5. ADAPTACJA URZĄDZENIA NA INNY RODZAJ GAZU
1. Wymienić dysze w palniku głównym – średnice dysz dla odpowiedniego gazu podane są w punkcie 4
instrukcji - tabela 4.1
2. Odkręcić wkręt mocujący tulejkę w korpusie palnika, wysunąć lub wsunąć tulejkę w korpus do
położenia zgodnego z tabela nr 4.1

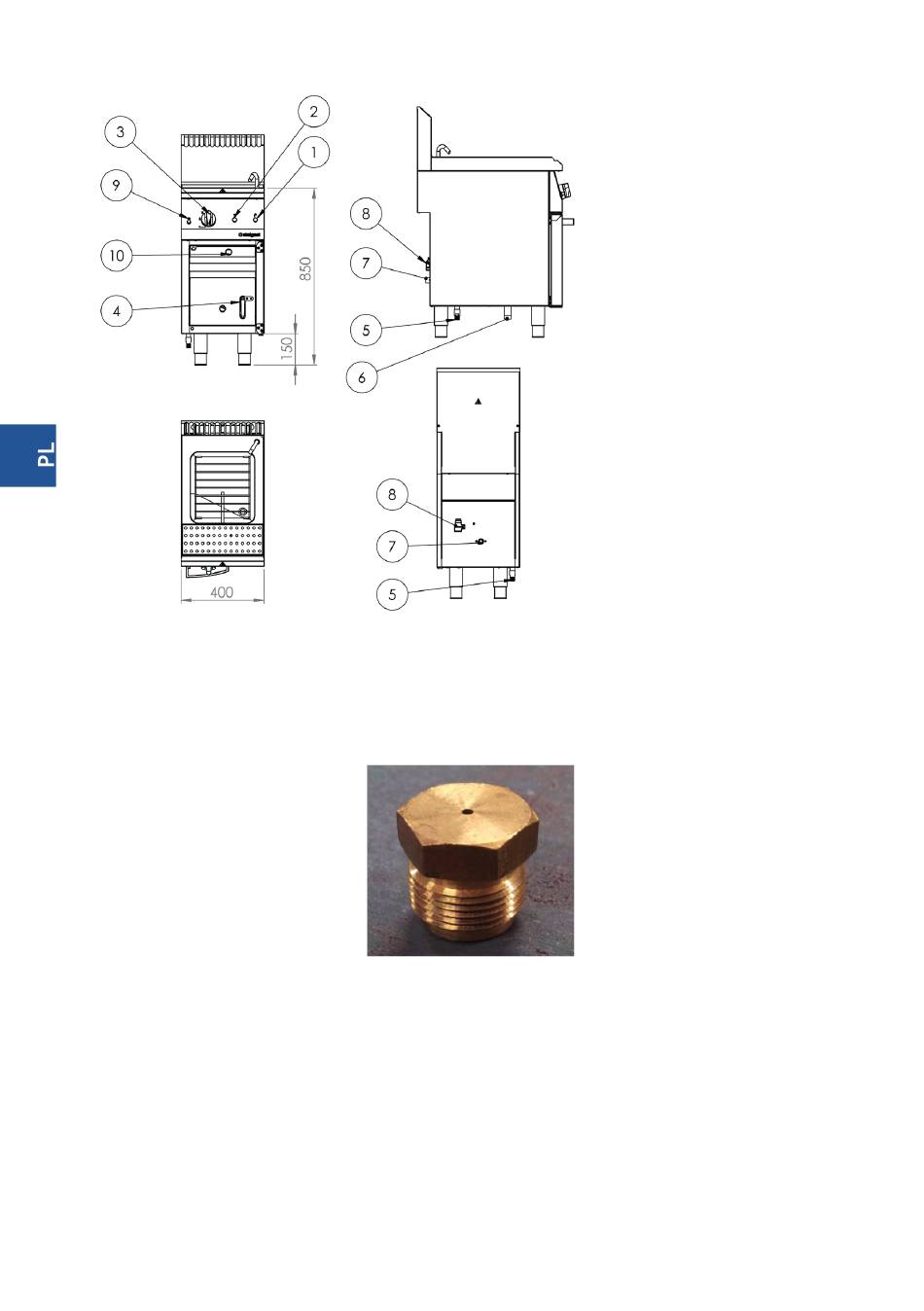

1 – Przycisk zaworu wody
2 – Przycisk generatora iskry
3 - Pokrętło zaworu gazowego
4.- Za drzwiami znajduje się
zawór spustowy wody
5 – Rura podłączenia gazu 1/2"
6 – Rura podłączenia spustu wody
1"
7 – Podłączenie zimnej wody 3/4"
8 – Podłączenie prądu
230V/50Hz,
9 – Termostat bezpieczeństwa
10 – Wziernik pracy pilota
płomienia kontrolnego
Dysza główna
