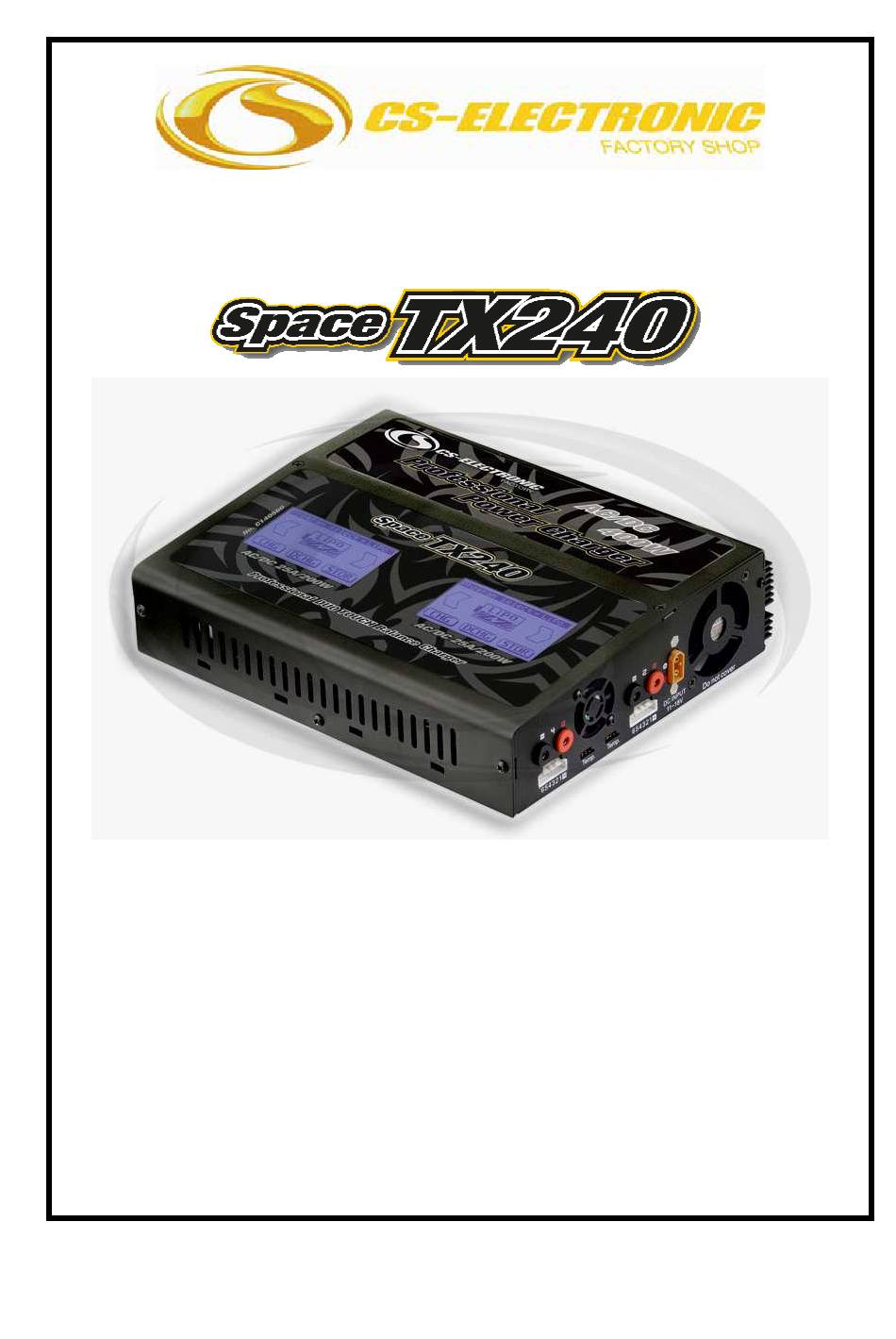

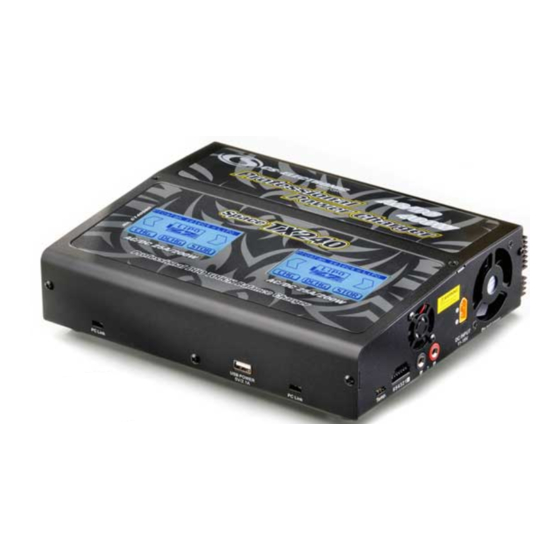

- Page 1 Bedienungsanleitung Ladegerät TX240-Professional-Duo-Touch- Balance-Ladegerät-12V-240V 2-x-25A-400W-LiHV Art-Nr.: C140560...
- Page 2 TX240 Professional-Duo-Touch Bedienungsanleitung Art–Nr.: C140560 Achtung: Lesen Sie unbedingt die gesamte Bedienungsanleitung aufmerksam durch, um mit dem Gerät vertraut zu werden, bevor Sie es das erste Mal in Betrieb nehmen. Lassen Sie das Ladege- rät während des Betriebs niemals unbeaufsichtigt und beachten Sie die max. Laderate des Akkus, den richtigen Modus und laden Sie nur zulässige Akkutypen.
- Page 3 TX240 Professional-Duo-Touch Bedienungsanleitung Art–Nr.: C140560 1. Touch Screen Operationen 1) Drücken Sie die linke oder die rechte Pfeiltaste auf dem LCD-Touchscreen, um durch die Hauptmenü Bildschirme zu blättern. 2) Drücken Sie die entsprechende Schaltfläche des Touch Screens, um das Menü aufzurufen.
- Page 4 TX240 Professional-Duo-Touch Bedienungsanleitung Art–Nr.: C140560 2. Verbindungen herstellen Im Folgenden wird beispielhaft der Ablauf eines Ladevorgangs für einen LiPo Akku beschrieben. 1) Eingangsspannung anschließen Mit dem beigefügtem XT60 Anschlusskabel können Sie das TX240 Ladegerät direkt an den Ausgang eines leistungsfähigen Power Netzteils mit einer Ausgangsspannung von 11 - 32 V anschließen.
- Page 5 TX240 Professional-Duo-Touch Bedienungsanleitung Art–Nr.: C140560 3. Lade Programme In diesem Programm kann der Benutzer die Zellenzahl, die Akkuspannung, die Akkukapazität, den Ladestrom, die Ladeschlussspannung und den Lademodus vorgeben. Drücken Sie die Enter für mehr als 2 Sekunden, um den Ladevorgang zu starten.
- Page 6 TX240 Professional-Duo-Touch Bedienungsanleitung Art–Nr.: C140560 4). Vorgang beenden Betätigen Sie �STOP“ um einen laufenden Vorgang zu beenden. 5). Vorgang beendet Sobald der Ladevorgang beendet ist, erklingt ein akustisches Signal. 4. Entlade Programme In diesem Programm kann der Benutzer die Zellenzahl, die Akkukapazität, den Entladestrom und die Ladeschlussspannung vorgeben.
- Page 7 TX240 Professional-Duo-Touch Bedienungsanleitung Art–Nr.: C140560 Zellenzahl / Zellenspannung einstellen Akkukapazität vorgeben Entladestrom einstellen Entladeschlussspannung einstellen Verstrichene Vorgangszeit zum nächsten Display wechseln aktuell entladene Kapazität aktueller Entladestrom aktuelle Akkuspannung Innenwiderstands Anzeige Akku Temperatur zum nächsten Display wechseln Eingangsspannung Entladeschluss Spannung innere Temperatur des Geräts Sicherheits Zeiteinstellung Sicherheits Kapazitätsgrenze...
- Page 8 TX240 Professional-Duo-Touch Bedienungsanleitung Art–Nr.: C140560 3). Ladekurve während eines Entladevorgangs anzeigen 4). Vorgang beenden Betätigen Sie �STOP“ um einen laufenden Entladevorgang zu beenden. 5). Vorgang beendet Sobald der Entladevorgang beendet ist, erklingt ein akustisches Signal. 5. Lagerungs-Programm für Lithium Akkus Dieses Programm, das auch mit �Storage“...
- Page 9 TX240 Professional-Duo-Touch Bedienungsanleitung Art–Nr.: C140560 6. Datenspeicher Das Ladegerät kann bis zu 20 verschiedene Lade- / Entlade Profile speichern. Die gespeicherten Daten können schnell und bequem abgerufen werden, ohne den Setup-Vorgang durchlaufen zu müssen. 1) Speichern Wenn Sie die Einstellung der Lade- / Entlade- / Pa- rameter vorgenommen haben, drücken Sie �ESC“...
- Page 10 TX240 Professional-Duo-Touch Bedienungsanleitung Art–Nr.: C140560 Abhängig von den verschiedenen Akkutypen sind die Betriebsprogramme unterschiedlich. Akkutyp Vorgang Beschreibung Balance Dieser Lade Modus dient zum laden von LiPo / LiFe / LiIon / LiHv laden Akkus im Normalbetrieb. Dieses Programm ist für die Behandlung von LiPo / LiFe / LiIon /...
- Page 11 TX240 Professional-Duo-Touch Bedienungsanleitung Art–Nr.: C140560 5. Laden Sie Akkus niemals an heißen oder kalten Orten oder bei direkter Sonneneinstrahlung. 6. Laden Sie Akkus immer in einem gut belüfteten Bereich. 7. Schließen Sie das Ladegerät niemals an einen Akku an, der sich im Modell befindet.
- Page 12 ßend die Reparatur nicht durchführen lassen. Die Einhaltung der Gebrauchsanleitung sowie die Bedingungen und Methoden bei Installation, Betrieb, Verwendung und Wartung des Ladegerätes können von CS-ELECTRONIC zu keiner Zeit überwacht werden. Daher übernimmt CS-ELECTRONIC keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen.
- Page 13 Durch Inbetriebnahme des Produktes erkennen Sie die obigen Bedingungen an und übernehmen die volle Verantwortung aus dem Gebrauch dieses Produktes. Die von uns angegebenen Werte über Gewicht, Größe oder Sonstiges sind als Richtwerte zu verstehen. CS-ELECTRONIC über- nimmt keine formelle Verpflichtung für derartige spezifische Angaben, da sich durch technische Veränderungen, die im Interesse des Produktes vorgenommen werden, andere Werte ergeben...
- Page 14 Copyright: Jede Veröffentlichung, Weitergabe oder kommerzielle Verwendung bedarf unserer schriftlichen Genehmigung. Für Druckfehler, Änderungen und Irrtümer wird keine Haftung über- nommen. Viel Spaß mit Ihrem neuen Ladegerät wünscht Ihnen das Team der Firma CS-ELECTRONIC. D-85540 Haar August 2014 7 www.cs-electronic.com...
- Page 15 INSTRUCTION MANUAL Charger TX240-Professional-Duo-Touch- Balance-Ladegerät-12V-240V 2-x-25A-400W-LiHV Art-Nr.: C140560...
- Page 16 TX240 Professional-Duo-Touch Instruction Manual Art–Nr.: C140560 Warning: Read the ENTIRE instruction manual to become familiar with the features of the product before operating. Warning: Never leave charger unattended, exceed maximum charge rate, charge with non- approved batteries or charge batteries in the wrong mode. Failure to comply may result in excessive heat, fire and serious injury.
- Page 17 TX240 Professional-Duo-Touch Instruction Manual Art–Nr.: C140560 1. Touch Screen Operations 1) Press the left and right arrows on the LCD Touch Screen to scroll through the main menu screens. 2) Press the action at the button of the LCD Touch Screen to enter that menu.
- Page 18 TX240 Professional-Duo-Touch Instruction Manual Art–Nr.: C140560 2. Connection The following describes the action process of the charger, in order to lithium polymer battery charging program as an example. 1) Connecting power You cab attach TX240 directly to a 11 – 32 V output power supply via the XT60 input cable.
- Page 19 TX240 Professional-Duo-Touch Instruction Manual Art–Nr.: C140560 3. Charge Program In this program, user can set the cell count, battery pack voltage, battery capacity, charge current, end voltage and charge mode, press Enter for more than 2 seconds to state charging.
- Page 20 TX240 Professional-Duo-Touch Instruction Manual Art–Nr.: C140560 4). Stop process finished Press the “STOP” button to stop charging 5). Process finished Charger will alarm once program finished 4. Discharge Program In this program, user can set the cell count, battery capacity, discharge current and end voltage.
- Page 21 TX240 Professional-Duo-Touch Instruction Manual Art–Nr.: C140560 Set cell count and pack voltage Set battery capacity Set discharge current Set end voltage Elapsed time Go to next screen Real time discharged capacity Real time current Real time pack voltage Internal resistance...
- Page 22 TX240 Professional-Duo-Touch Instruction Manual Art–Nr.: C140560 3). View voltage curve graph during discharging 4). Stop process finished Press the “STOP” button to stop discharging 5). Process finished Charger will alarm once program finished 5. Storage Program for Lithium Battery “STORAGE” is a function which is specialized for Lithium battery storage, its operation is same as the discharge program.
- Page 23 TX240 Professional-Duo-Touch Instruction Manual Art–Nr.: C140560 6. Battery Memory The charger can store up to 20 different charge / discharge profiles for your convenience, and the stored profiles can be recalled quickly without having to go through the setup process.
- Page 24 TX240 Professional-Duo-Touch Instruction Manual Art–Nr.: C140560 Depends on different battery types, the operating programs are different. Battery Operation Description type Program Balance This charging mode is for charging LiPo / LiFe / LiIon / LiHv LiPo Charge battery in normal mode.
- Page 25 TX240 Professional-Duo-Touch Instruction Manual Art–Nr.: C140560 8. Never attempt to dismantle the charger or use a damaged charger. 9. Never connect the input jack (DC input) to AC power. 10. Always use only rechargeable batteries. 11. Always keep the battery away from any material that could be affected by heat.
- Page 26 CS-ELECTRONIC isnʼt able to control the correct handling, installation or the instruction manual was followed up correctly. Based on this CS-ELECTRONIC will not be responsible in case of losing the charger, damages or costs that are related to wrong use or operation and any other issues related to a wrong handling.
- Page 27 Johann-Karg-Str. 44 D-85540 Haar by Munich Germany Copyright: Any publication, dissemination or commercial use requires our written approval. We accept no liability for printing errors, changes and errors. Enjoy your new charger, the Team of CS-ELECTRONIC! www.cs-electronic.com Seite CS-ELECTRONIC info@cs-electronic.com...
- Page 28 TX240 Professional-Duo-Touch Instruction Manual Art–Nr.: C140560 D-85540 Haar August 2017 www.cs-electronic.com Seite CS-ELECTRONIC info@cs-electronic.com...
