Reflexion HRA1255DAB/N User Manual

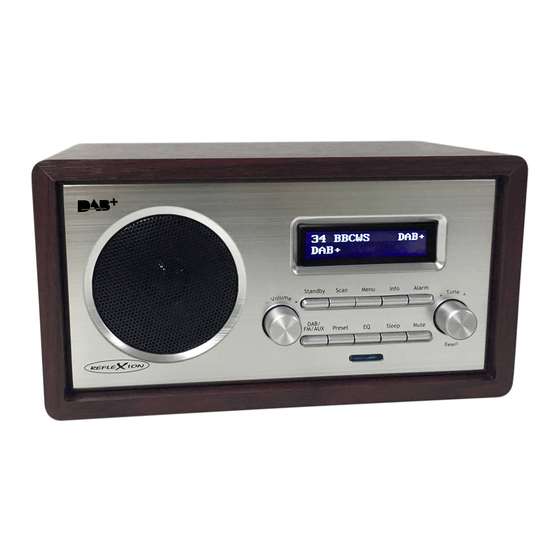

Retro design radio
Hide thumbs
Table of Contents
  • Table of Contents
  • Sicherheitshinweise
  • Stromversorgung
  • Bezeichnung der Bedienelemente
  • Erstinbetriebnahme
  • Lautstärke Einstellen
  • Gerät Einschalten / Ausschalten
  • Quelle Wählen
  • Fm Modus (Ukw)
  • Aux Modus
  • Radio Sender als Preset Speichern
  • Preset Sender Auswählen
  • Info Taste
  • Wecker Einstellen
  • Sleep Modus
  • Equalizer (Eq)
  • Gerät Zurücksetzen
  • Technische Daten
  • Lieferumfang
  • Entsorgungshinweise
  • Vereinfachte Eu-Konformitätserklärung
  • Garantiekarte

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Bedienungsanleitung
Retro Design Radio
Model Nr.: HRA1255DAB/N
Lesen Sie die Anleitung vor der Inbetriebnahme sorgfältig und verwahren Sie diese
zum späteren Nachschlagen auf.
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HRA1255DAB/N and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Reflexion HRA1255DAB/N

Summary of Contents for Reflexion HRA1255DAB/N

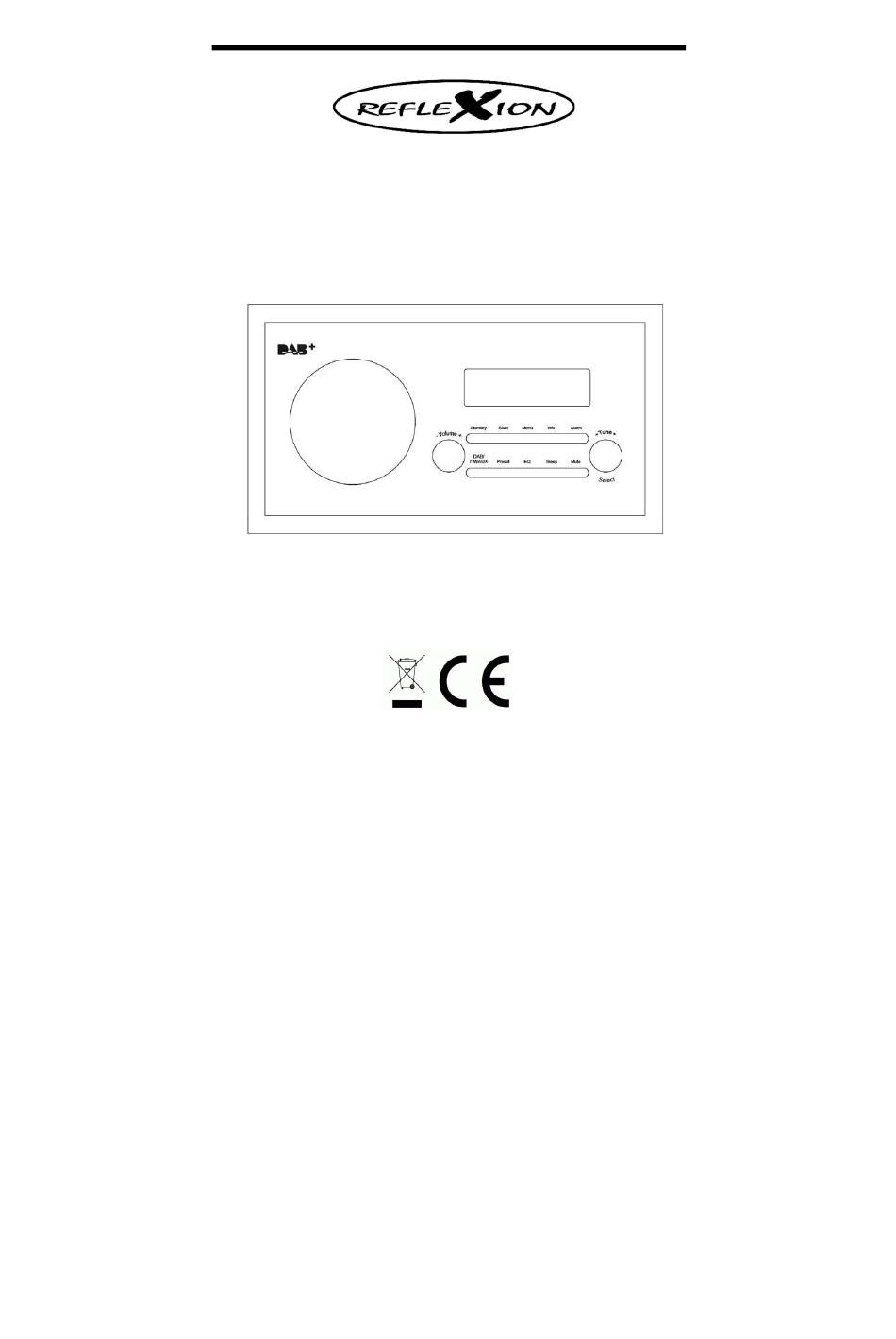

  • Page 1 Bedienungsanleitung Retro Design Radio Model Nr.: HRA1255DAB/N Lesen Sie die Anleitung vor der Inbetriebnahme sorgfältig und verwahren Sie diese zum späteren Nachschlagen auf.

  • Page 2: Table Of Contents

    INHALTSVERZEICHNIS SICHERHEITSHINWEISE ..............3 STROMVERSORGUNG ..............5 BEZEICHNUNG DER BEDIENELEMENTE ...........6 ERSTINBETRIEBNAHME ..............6 LAUTSTÄRKE EINSTELLEN ..............7 GERÄT EINSCHALTEN / AUSSCHALTEN ...........7 QUELLE WÄHLEN ................7 FM MODUS (UKW) ................8 AUX MODUS ..................8 RADIO SENDER ALS PRESET SPEICHERN ..........9 PRESET SENDER AUSWÄHLEN ............9 INFO TASTE ..................9 WECKER EINSTELLEN ..............

  • Page 3: Sicherheitshinweise

    SICHERHEITSHINWEISE Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin. Diese sind unbedingt zu befolgen. Das Blitzsymbol im Dreieck weist den Benutzer auf „gefährliche Spannungen“ an einigen Bauteilen des Gerätes hin. Um die Gefahr elektrischer Schläge auszuschließen das Gehäuse auf keinen Fall öffnen.
  • Page 4 SICHERHEITSHINWEISE Lesen Sie diese Bedienungsanleitung, bevor Sie versuchen, das Gerät anzuschließen oder zu bedienen. Diese Bedienungsanleitung zum späteren Nachschlagen gut aufbewahren. Das Gerät keinem Tropf oder Spritzwasser aussetzen sowie keine mit Flüssigkeiten gefüllten Gegenstände wie Vasen auf das Gerät stellen. Nur in trockenen Regionen benutzen.

  • Page 5: Stromversorgung

    Servicepersonal darf die Wartung durchführen. Bei einem Defekt reklamieren Sie das Gerät bei Ihren Händler. Stecken Sie keine Gegenstände in die Geräteöffnungen. Es besteht die Gefahr eines elektrischen Schlags. Stellen Sie das Gerät nicht in der Nähe von Fernsehgeräten, Lautsprechern und anderen Objekten, die starke Magnetfelder erzeugen auf.

  • Page 6: Bezeichnung Der Bedienelemente

    BEZEICHNUNG DER BEDIENELEMENTE Lautsprecher Volume +/- Standby DAB / FM / AUX Scan Preset Menu Info Sleep Alarm Mute <Tune> / Select LCD Display DC-Buchse Kopfhörer Buchse AUX IN Buchse Antenne ERSTINBETRIEBNAHME Verbinden Sie das im Lieferumfang enthaltende Netzteil mit Ihrer Steckdose und dem [DC] (15) Eingang des Gerätes.

  • Page 7: Lautstärke Einstellen

    LAUTSTÄRKE EINSTELLEN Drehen Sie den Drehregler [Volume +/-] (2) um die Lautstärke zu verstellen. Drücken Sie die Taste [Mute] (12), um das Gerät stumm zu schalten. „Mute“ wird im Display angezeigt. Drücken Sie die Taste [Mute] (12) erneut, um den stumm Modus auszuschalten.

  • Page 8: Fm Modus (Ukw)

    Automatische DAB Sendersuche: Drücken Sie die Taste [Scan] (5) um den Suchlauf zu starten. Im Display wird ein Suchbalken angezeigt und wie viele Sender gefunden wurden. Ist der Suchlauf abgeschlossen startet die DAB Wiedergabe automatisch. FM MODUS (UKW) Drücken Sie die Taste [DAB/FM/AUX] (4) so oft bis „FM“ ausgewählt ist und im Display erscheint.

  • Page 9: Radio Sender Als Preset Speichern

    RADIO SENDER ALS PRESET SPEICHERN Um einen DAB / FM (UKW) Radio Sender als Preset zu speichern wählen Sie einen Radio Sender der als Preset gespeichert werden soll aus. Halten Sie die Taste [Preset] (6) für ca. 3 Sekunden gedrückt. Im Display blinkt „P1“.
  • Page 10 DAB MODUS: • PROGRAMMTYP: Zeigt den Typ des gesendeten Station Inhalts an, z.B. Klassik, Pop, News usw. • NETZWERKNAME: Zeigt den Namen der Netzwerk Station an, zudem der Radiosender gehört FREQUENZ: Zeigt die Frequenz an. • AUDIO-BITRATE: Zeigt die Datenrate (Kbps) und den Audiomodus an.

  • Page 11: Wecker Einstellen

    WECKER EINSTELLEN Wecker einschalten Drücken Sie im Standby Modus die Taste [Alarm] (11). Wählen Sie zwischen Alarm „1“ oder Alarm „2“ aus. Als nächstes wählen Sie ob der Alarm „Ein“ oder „Aus“ geschaltet werden soll. On: Alarm einschalten. Off: Alarm ausschalten. Geben Sie nun die Uhrzeit (Stunden / Minuten) für den Wecker ein.

  • Page 12: Gerät Zurücksetzen

    225 (B) x 125 (H) x 131 (T) Gewicht (Kg) 1,06Kg Alle Angaben ohne Gewähr. Änderungen von Design und Spezifikation auch ohne Vorankündigung vorbehalten LIEFERUMFANG Gerät (HRA1255DAB/N) Netzteil Bedienungsanleitung Alle Angaben ohne Gewähr. Änderungen von Design und Spezifikation auch ohne Vorankündigung vorbehalten...

  • Page 13: Entsorgungshinweise

    Ihren Händler, bei dem Sie das Produkt erworben haben. VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG Hiermit erklärt die UltraMedia GmbH & Co. Handels KG, dass das Gerät HRA1255DAB/N der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU Konformitätserklärung ist unter der folgenden Internetadresse verfügbar.

  • Page 14: Garantiekarte

    GARANTIEKARTE HRA1255DAB/N Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für eines unserer Produkte entschieden haben. Unsere Produkte unterlaufen im Zuge der Produktion eine genaue Endkontrolle. Sollte eines unserer Geräte Ihnen dennoch Anlass zur Reklamation geben oder Sie haben Fragen zu einem unserer Geräte, rufen Sie gerne unseren kostenfreien Kunden Support an.
  • Page 15 User manual Retro Design Radio Model No.: HRA1255DAB/N Read the manual carefully before use, and keep it for future reference.
  • Page 16 SAFETY INSTRUCTIONS The exclamation point in the triangle indicates that the user has important operating and maintenance (service) instructions in this manual. These are necessarily to follow. The lightning bolt symbol in the triangle alerts the user to "dangerous voltages" on some components of the device. To avoid the risk of electric shock, never open the housing.
  • Page 17 SAFTY INSTRUCTIONS Read this manual before attempting to connect or operate the unit. Keep this manual for future reference. Do not expose the device to dripping or splashing, and do not place objects filled with liquids such as vases on the device. Use only in dry regions. Do not place naked flames like candles on the appliance and keep the appliance away from naked flames.
  • Page 18 POWER SUPPLY This device is powered by an AC DC power supply (AC: 100-240V ~ 50 / 60Hz DC: 9V 1A). Note: • Please note that only the power supply supplied by the manufacturer may be used. • Follow the specifications from socket to power supply and power supply to match device.
  • Page 20 FIRST STARTING Connect the supplied power adapter to your power outlet and the [DC] (15) input of the device. The device is now ready and can be switched on. Press the [Standby] button (3) to turn on the device. The device starts with the source "DAB" and the automatic DAB search is started.
  • Page 21 Automatic DAB station search: Press the [Scan] button (5) to start the search. The dislay shows a search bar and how many stations were found. When the search is completed, the DAB playback starts automatically. FM MODE Press the [DAB/FM/AUX] button (4) repeatedly until „FM“ is selected and appears in the display.
  • Page 22 Note: If you have selected a storage space that is already occupied, it will be replaced by the new station. SELECT PRESET STATION To open the DAB or FM preset list, press the [Preset] button (6). Turn the [<Tune> / Select] knob (13) until the desired radio station is selected.
  • Page 23 Note: • The information is only displayed if the signal strength is sufficient and if the data is transmitted by the radio transmitter. SET ALARM Turn on the alarm In standby mode, press the [Alarm] button (11). Select between alarm „1“ or alarm „2“. Next select whether the alarm „On“...
  • Page 24 135(B) x 24 (H) x 148 (T) Weight (g) 245g All statements without guarantee. Design and specification are subject to change without notice DELIVERY Device (HRA1255DAB/N) Power supply User manual All statements without guarantee. Design and specification are subject to change without notice...
  • Page 25 SIMPLIFIED EU DECLARATION OF CONFORMITY Hereby, UltraMedia GmbH & Co. Handels KG declares that the device HRA1255DAB/N complies with Directive 2014/53 / EU. The full text of the EU Declaration of Conformity is available at following Internet address available.
  • Page 26 WARRENTY CARD HRA1255DAB/N Dear Customer, Thank you for choosing one of our products. Our products undergo a thorough final inspection during production. Should one of our devices still give you a reason to complain or you have questions about one of our devices, please call our free customer support.
