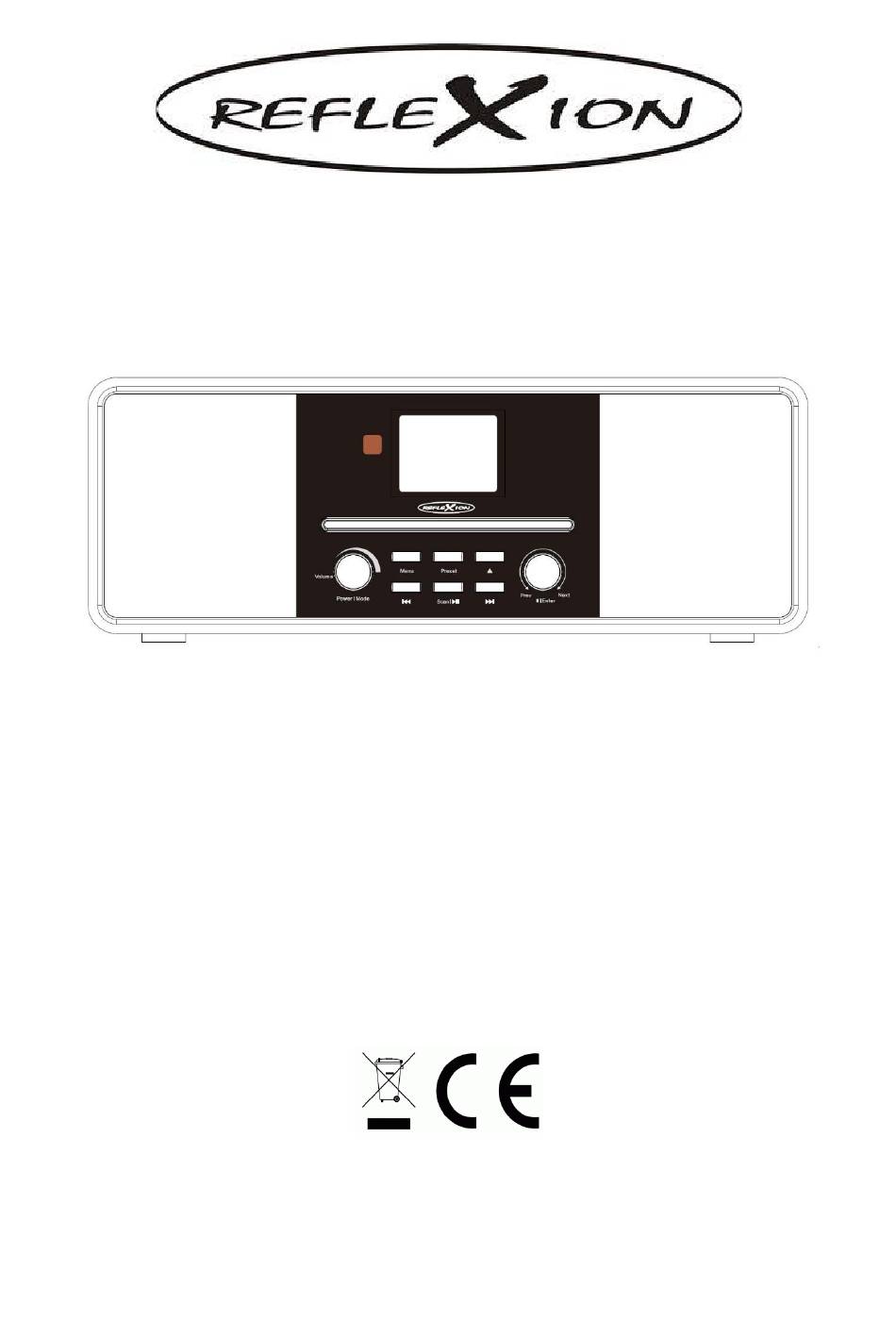

BEDIENUNGSANLEITUNG
Design DAB Radio mit DAB / UKW / BT / CD / AUX-In
Bedienungsanleitung
Design DAB Radio with DAB / UKW / BT / CD / AUX-In
Operation Manual
Lesen Sie diese Broschüre sorgfältig vor der Inbetriebnahme und verwahren Sie sie
DESIGN DAB RADIO
Model Nr.: HRA19DAB
Seite 3
Page 23
die Anleitung zum späteren Nachschlagen.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HRA19DAB and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Reflexion HRA19DAB

Summary of Contents for Reflexion HRA19DAB

  • Page 1 BEDIENUNGSANLEITUNG DESIGN DAB RADIO Model Nr.: HRA19DAB Design DAB Radio mit DAB / UKW / BT / CD / AUX-In Bedienungsanleitung Seite 3 Design DAB Radio with DAB / UKW / BT / CD / AUX-In Operation Manual Page 23 Lesen Sie diese Broschüre sorgfältig vor der Inbetriebnahme und verwahren Sie sie...

  • Page 2: Table Of Contents

    INHALTSVERZEICHNIS SICHERHEITSHINWEISE ....................3 VORSICHTSMAßNAHMEN BATTERIEN ................ 6 ENTSORGUNGSHINWEISE....................7 BEDIENTASTEN UND ANSCHLÜSSE VORDERSEITE..........8 FERNBEDIENUNG ......................10 ERSTE SCHRITTE ....................... 11 EINSCHALTEN / AUSSCHALTEN (STANDBY) ............12 ERSTINBETRIEBNAHME ....................12 QUELLE WÄHLEN ....................... 12 MENÜBEDIENUNG AM GERÄT ..................12 MENÜBEDIENUNG MIT DER FERNBEDIENUNG .............

  • Page 3: Sicherheitshinweise

    SICHERHEITSHINWEISE Jegliche Art der Nutzung anders als in dieser Bedienungsanleitung beschrieben kann zur Beschädigung des Gerätes, möglichen Verletzungen und zum Ausschluss der Garantie führen. Lesen Sie daher unbedingt die Bedienungsanleitung Sorgfältig durch um die Funktionen und Bedienung des Gerätes zu erfahren. Bewahren Sie die Bedienungsanleitung zum weiteren Nachschlagen sorgfältig auf.
  • Page 4 SICHERHEITSHINWEISE (Fortsetzung) Achtung setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus, um das Risiko von Feuer oder eines elektrischen Schlags zu verringern. Halten Sie das Gerät von Spritz- und Tropfwasser fern und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände auf das Gerät. Hinweis: Stellen Sie keine offenen Hitzequellen (Öfen, Kerzen etc.) in der Nähe oder auf das Gerät.
  • Page 5 SICHERHEITSHINWEISE (Fortsetzung) Der Netzstecker oder Gerätestecker des Gerätes dient der Trennung  des Gerätes vom Stromnetz und muss jederzeit problemlos zu erreichen sein. Das Gerät darf nur an eine Stromversorgung angeschlossen werden,  die der des Gerätes entspricht (siehe Angaben am Netzteil und der Geräterückseite).

  • Page 6: Vorsichtsmaßnahmen Batterien

    SICHERHEITSHINWEISE (Fortsetzung) Öffnen Sie niemals das Gerät. Reparaturen die nicht durch qualifiziertes  Personal ausgeführt werden können mögliche Ursache von Beschädigungen sein. Flüssigkeiten, die in das Gerät gelangt sind, können ein Grund für  schwerwiegende Schäden sein. Schalten Sie das Gerät AUS und trennen Sie das Gerät vom Stromnetz.

  • Page 7: Entsorgungshinweise

    ENTSORGUNGSHINWEISE Dieses und andere elektrische Geräte sowie Batterien enthalten Materialien, welche für Sie und Ihre Umwelt schädlich sein können, sofern die Abfallmaterialien (entsorgte und elektronische Altgeräte sowie Batterien) nicht korrekt gehandhabt werden. Dieses und andere Geräte sowie Batterien sind mit der durchgestrichenen Mülltonne, wie abgebildet, kenntlich gemacht.

  • Page 8: Bedientasten Und Anschlüsse Vorderseite

    BEDIENTASTEN UND ANSCHLÜSSE VORDERSEITE 1. Fernbedienungsempfänger 7. Scan / Play / Pause 2. TFT LCD Display 8. ▲ Eject (Laufwerk Öffnen / Schließen) 3. Power / Mode / Volume 9. Nächster Titel 4. Menu 10. Enter / Stopp / Prev (Menü 5.
  • Page 9 BEDIENTASTEN UND ANSCHLÜSSE RÜCKSEITE 12. Belüftungsöffnung 14. Kopfhörer / Aux In / DC Buchse 13. Ausziehbare Antenne 15. Belüftungsöffnung...

  • Page 10: Fernbedienung

    FERNBEDIENUNG Standby (Ein / Aus) Alarm 13. ►►▌ Mute (Ein / Aus) 14. ◄ (Menü hoch) Menü 15. Enter Preset 16. ► (Menü runter) Scan 17. ▐◄◄ Eject 18. V- (Leise) Sleep 19. V+ (Laut) 20. 0-9 (Zifferntasten) ►▌▌ 21. Prog 10.

  • Page 11: Erste Schritte

    2. Legen Sie zwei AAA Batterien in das Batteriefach ein (siehe Abbildung) und beachten Sie die Polaritätsmarkierungen im Batteriefach. 3. Schließen Sie das Batteriefach mit der Batterieklappe. Hinweis: Batterien sind nicht um Lieferumfang enthalten LIEFERUMFANG HRA19DAB Fernbedienung   Netzteil Bedienungsanleitung ...

  • Page 12: Einschalten / Ausschalten (Standby)

    EINSCHALTEN / AUSSCHALTEN (STANDBY) 1. Drücken Sie die [Power / Mode] Taste am Gerät / Fernbedienung um das Gerät einzuschalten. 2. Um das Gerät auszuschalten halten Sie die [Power / Mode] Taste am Gerät. Gerät: [Power / Mode] Taste für ca. 3 Sekunden gedrückt halten. ...

  • Page 13: Menübedienung Mit Der Fernbedienung

    MENÜBEDIENUNG MIT DER FERNBEDIENUNG Menü: Für ca. 3 Sekunden gedrückt um das Geräte Menü zu  öffnen. Kurz drücken, zum vorherigen Menü gelangen. Drücken um im Menü hoch zu navigieren.  ◄: Drücken um im Menü runter zu navigieren.  ►: Enter: Drücken um die Menüeingabe zu bestätigen.
  • Page 14 HAUPTMENÜ (Fortsetzung) Alarm: Schalten Sie den Alarm 1 und 2 ein oder aus und legen Sie die  folgenden Einstellungen fest. Aktivieren: Aus / Täglich / Einmal / Wochentage / Wochenende Zeit: Stellen Sie die Uhrzeit für den Wecker ein. Modus: DAB / FM / BUZZER Voreinstellung:...
  • Page 15 HAUPTMENÜ (Fortsetzung) Schlaf: Stellen Sie die Zeit ein nach dem das Gerät automatisch ausgehen soll.  Aus / 15 / 30 / 45 / 60 / 90 (Angaben in Minuten) Hinweis: Die Einstellung kann auch direkt über die [Sleep] Taste auf der ...

  • Page 16: Dab Modus

    DAB MODUS Drücken Sie die [Mode] Taste und Wählen Sie DAB aus. 1. Haben Sie das erste Mal den DAB Modus ausgewählt beginnt der Automatische Sendersuchlauf. Sender wechseln. 1. Um auf den nächsten Sender zu wechseln drücken Sie die [►►▌] Taste.

  • Page 17: Fm (Ukw) Modus

    DAB MODUS (Fortsetzung) DAB Preset Speichern 1. Wählen Sie einen Sender der als Favorit gespeichert werden soll aus. 2. Halten Sie die [Preset] Taste für ca. 3 Sekunden gedrückt. 3. Wählen Sie den Preset Speicherplatz aus. Leer = Leerer Speicherplatz Sendername = Der Speicherplatz ist bereits mit einem Radio Sender belegt.
  • Page 18 FM (UKW) MODUS (Fortsetzung) FM Menü Halten Sie die [Menü] Taste für ca. 3 Sekunden gedrückt bis die Menüeinblendung im Display erscheint. Die folgenden Menüpunkte stehen zur Auswahl: Audioeinstellung: Stereo / Mono. Wählen Sie bei schlechten Radioempfang Mono Hauptmenü: Zugriff auf diverse Einstellungen. Für mehr Informationen sehen Sie in der Bedienungsanleitung den Punkt „Hauptmenü“.

  • Page 19: Bluetooth Modus

    Display. 2. Starten Sie an Ihrem externen Bluetooth Wiedergabe Geräte die Bluetooth-Suche. 3. Wählen Sie „HRA19DAB“ aus um die Verbindung herzustellen. 4. Wurde eine Verbindung hergestellt wird im Display verbunden angezeigt. 5. Die Wiedergabe steuern Sie über das externe Gerät oder mit den...

  • Page 20: Cd Modus

    Drücken Sie die [Mode] Taste und Wählen Sie CD aus. 1. Schließen Sie ein externes Gerät über den 3,5mm AUX Anschluss auf der Rückseite des HRA19DAB an. 2. Die Lautstärke steuern Sie mit dem Externen Gerät und dem Volume Drehregler am HRA19DAB.

  • Page 21: Gerätespezifikation

    GERÄTESPEZIFIKATION ALLGEIMEIN Netzteil: 12V DC, 2.5A Netzteil Eingang: 100-240V AC, 50/60Hz Netzteil Ausgang: 12V DC, 2.5A Max. Musikleistung: 2x 80W Ausgangsleistung: 2x 10W Display: 2.4“ TFT LCD Farbdisplay DAB: BAND III 174-240MHz 87.5 - 108 MHz Kopfhörer Ausgang: 3.5mm Stereo Buchse Gerätemaße: 380 x 218 x 145mm (L/B/H) Verpackungsmaße:...

  • Page 22: Vereinfachte Eu- Konformitätserklärung

    VEREINFACHTE EU- KONFORMITÄTSERKLÄRUNG Hiermit erklärt die UltraMedia GmbH & Co. Handels KG, dass der Funkanlagentyp HRA19DAB der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU Konformitätserklärung ist unter der folgenden Internetadresse verfügbar..http://www.ultramedia.de/index.php/ce-konformitaetserklaerung.html Wir wünschen Ihnen viel Freude mit dem Gerät.

  • Page 23: Garantiekarte

    GARANTIEKARTE HRA19DAB Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für eines unserer Produkte entschieden haben. Unsere Produkte unterlaufen im Zuge der Produktion eine genaue Endkontrolle. Sollte eines unserer Geräte Ihnen dennoch Anlass zur Reklamation geben oder Sie haben Fragen zu einem unserer Geräte, rufen Sie gerne unseren kostenfreien Kunden...
  • Page 24 USER MANUAL DESIGN DAB RADIO Model No.: HRA19DAB Design DAB Radio mit DAB / UKW / BT / CD / AUX-In Bedienungsanleitung Seite 3 Design DAB Radio with DAB / FM / BT / CD / AUX-In Operation Manual Page 23...
  • Page 25 SAFETY INSTRUCTIONS Any use other than those described in this manual may result in damage to the device, possible injury, and exclusion of warranty. It is therefore imperative that you read the operating instructions carefully to learn about the functions and operation of the device.
  • Page 26 Note: Do not place open heat sources (stoves, candles, etc.) near or on the unit. This device complies with all current safety regulations. The following safety tips are intended to protect the user from reckless use and the resulting dangers. When switched on, the device heats up.
  • Page 27 Position the device so that nobody can trip over the power cord.  To prevent injury, be careful not to reach or pull out the power cord  from a small child. ATTENTION: Do not remove safety seals and never open the device. This excludes ...
  • Page 28 DISPOSAL Electronic and electrical equipment as well as batteries contain materials, components and substances that may be detrimental to you and your environment if the waste materials (discarded and waste electronic equipment and batteries) are not handled correctly. Electrical and electronic equipment as well as batteries are marked with the crossed-out wheelie bin, as shown.
  • Page 29 CONTROL BUTTONS AND CONNECTORS (FRONT) 1. Remote control receiver 7. Scan / Play / Pause 2. TFT LCD display 8. ▲ Eject (Open / Close CD 3. Power / Mode / Volume tray) 4. Menu 9. Next Title 5. Previous Title 10.
  • Page 30 CONTROL KEYS AND CONNECTORS (BACK) 14. Earphone / Aux In / DC socket Vent hole 13. Antenna 15. Vent hole...
  • Page 31 REMOTE CONTROL Standby (On / Off) Alarm 13. ►►▌ (Mute On / Off) 14. ◄ (Menu up) Menu 15. Enter Preset 16. ► (Menu down) Scan 17. ▐◄◄ Eject 18. V- (Volume down) Sleep 19. V+ (Volume up) 20. 0-9 (Number keys) ►▌▌...
  • Page 32 1. Press the tab on the battery door and lift the battery door. 2. Insert two AAA batteries into the battery compartment (see illustration) and note the polarity markings in the battery compartment. 3. Press the battery door back on the batteries. Delivery HRA19DAB  Power supply  Remote control ...
  • Page 33 On / Off (Standby) 1. Press the [Power / Mode] button on the device / remote control to turn on the device. 2. To turn off the power, press and hold the [Power / Mode] button on the unit for about 3 seconds, or press the [Power] button on the remote control.
  • Page 34 Menu operation with the remote control Menu: Press and hold the Menu button for about 3  Seconds to open the device menu. Briefly press in the menu to go to the previous menu. Press the key to navigate up in the menu. ...
  • Page 35 Sleep: Set the time after which the device should automatically go out.  Off / 15 / 30 / 45 / 60 / 90 (Specify in minutes) Note: The setting can also be quickly set using the Sleep button.  The set sleep time is shown in the display.
  • Page 36 DAB Mode Press the [Mode] button and select DAB. 1. If you have selected the DAB mode for the first time, the automatic station search will start. Change channels. 1. To switch to the next station, press the [►►▌] button. 2.
  • Page 37 DAB Preset Save 1. Select a station to be saved as a favorite. 2. Press and hold the Preset button for about 3 seconds. 3. Select the preset memory location. Empty = empty space Station name = The memory location is already occupied by a radio station.
  • Page 38 2. Start the Bluetooth search on your external Bluetooth playback device. 3. Select HRA19DAB to connect. 4. If a connection has been established, the display shows Connected. 5. You can control the playback via the external device or with the buttons ▐◄◄: Last title...
  • Page 39 AUX Mode Press the [Mode] button and select CD. 1. Connect an external device via the 3.5mm AUX connector on the back of the HRA19DAB. 2. You control the volume with the external device and the volume knob on the HRA19DAB.
  • Page 40 DEVICE SPECIFICATION GENERAL Main input power: 100~240V 50/60Hz 0.5A Adaptor output power: DC 12V/2.5A Speaker output: 2*10W 6 Ohm DAB: BAND III 174-240MHz 87.5 - 108 MHz Earphone output: 3.5mm Stereo jack Device dimensions: 380 x 218 x 145mm (L/B/H) Packaging dimensions: 456 x 178 x 260mm (L/B/H) Weight device:...
  • Page 41 SIMPLIFIED EU DECLARATION OF CONFORMITY Hereby, UltraMedia GmbH & Co. Handels KG declares that the HRA19DAB radio equipment complies with Directive 2014/53 / EU. The full text of the EU Declaration of Conformity is available at the following Internet address ..
  • Page 42 WARRENTY CARD HRA19DAB Dear Customer, Thank you for choosing one of our products. Our products undergo a thorough final inspection during production. Should one of our devices still give you a reason to complain or you have questions about one of our devices, please call our free customer support.
