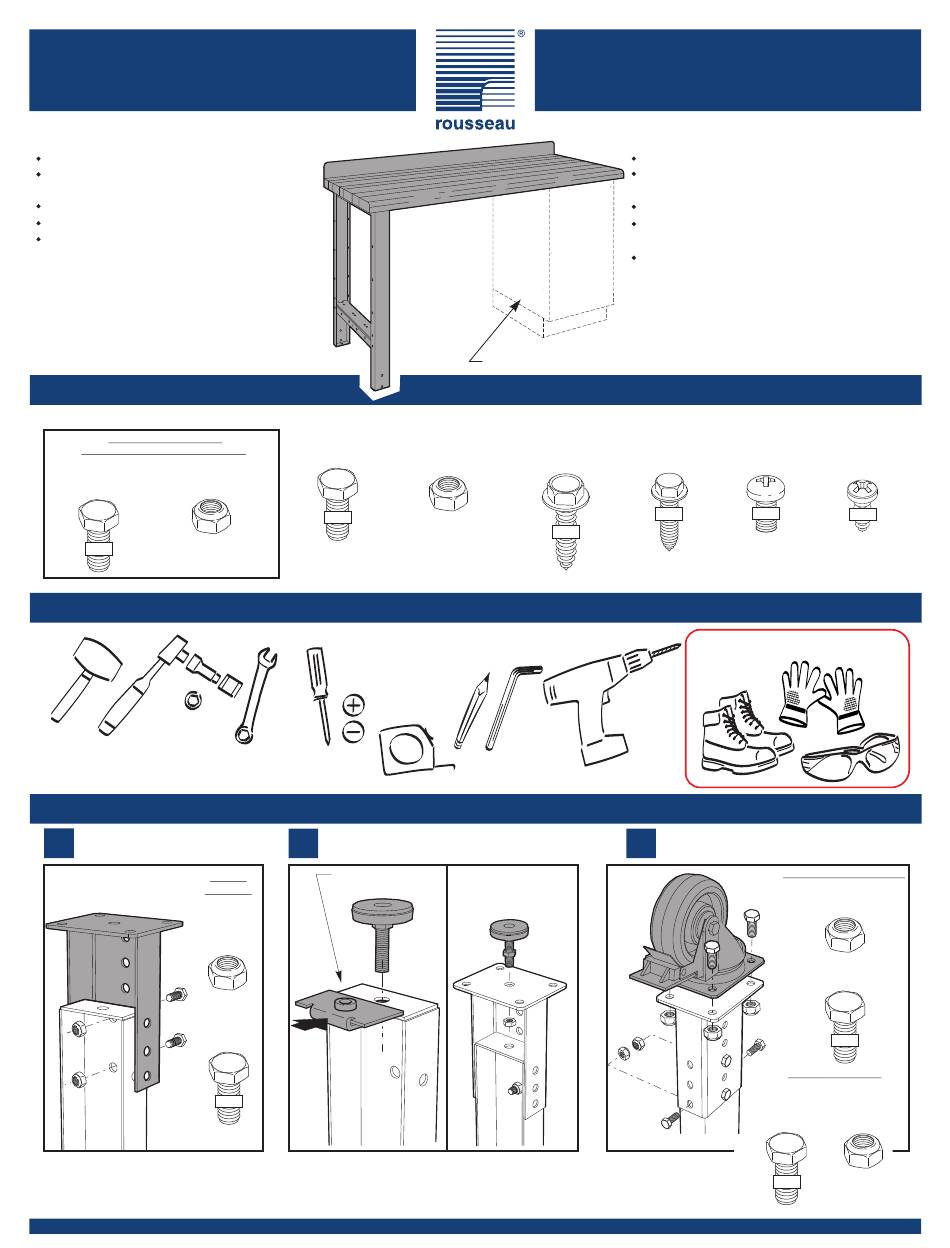

Rousseau WS Series Assembly Manual

Work Station
WS Line
All required hardware is included.
Please check the contents with your
packing slip.
Read instructions carefully.
Save this document for future reference.
Two people are required for the assembly.
Hardware
Some illustrated hardware is only supplied with optional components.
For caster assembly /
Pour l'assemblage des roulettes
3/8-16 bolts 3/8-16 nylon locknuts
Boulons 3/8-16
Écrous nylon 3/8-16
3L122222 3S2203Z2
7/8"
Tools Required
5/16"
3/8"
1/2"
9/16"
Leg Accessories
Leg extensions WS21
A
Extensions de patte WS21
Per leg
Par patte
5/16-18
Nylon locknuts
Écrous nylon
3S2003Z2
4x
5/16-18
Bolts
Boulons
3L120202
4x
rousseau.com
1-800-463-4271
Assembly Guide
5/16-18 bolts 5/16-18 nylon locknuts
Boulons 5/16-18
Écrous nylon 5/16-18
3L120202
¾"
Phillips #3
5/16"
3/8"
1/2"
9/16"
Levelling glides WS26
B
Patins niveleurs WS26
For open leg only
Pour patte ouverte
¾"
Guide d'assemblage
Cabinet: refer to assembly guide L10 (L cabinet) or R10 (R cabinet)
Cabinet: se référer au guide L10 (cabinet L) ou R10 (cabinet R)
Certaines quincailleries illustrées sont seulement fournies avec les composantes optionnelle.
Tapping screw
Vis taraudeuse
3S2003Z2
3D5326T2
1 ''
1/4
Ø 3/32"
With leg
extensions WS21
Avec extensions
de patte WS21
Page 1/8
Table de travail
Ligne WS
Toute la quincaillerie requise est incluse.
Veuillez vérifier le contenu avec votre
feuille de livraison.
Lisez attentivement les instructions.
Conservez ces instructions pour
référence future.
Deux personnes sont requises pour
l'assemblage.
Quincaillerie
#14 wood screw 1/4-20 bolts
Boulons 1/4-20
Vis à bois #14
3A1818L2
3D7024T2
5/8"
1"
Outils requis
Cut-resistant gloves
Gants anti-coupure
Ø 3/16"
Ø 1/4"
Accessoires de patte
Casters
C
Roulettes
Per caster / Par roulette
3/8-16 nylon locknuts
Écrous nylon 3/8-16
Boulons 3/8-16
4x
Per leg / Par patte
5/16-18
Bolts
Boulons
3L120202
8x
¾"
Tapping screws
Vis taraudeuse
3D1618L2
5/8"
3S2203Z2
4x
3/8-16 bolts
3L122222
7/8"
5/16-18
Nylon locknuts
Écrous nylon
3S2003Z2
8x
W10-SE19B
7D000900
