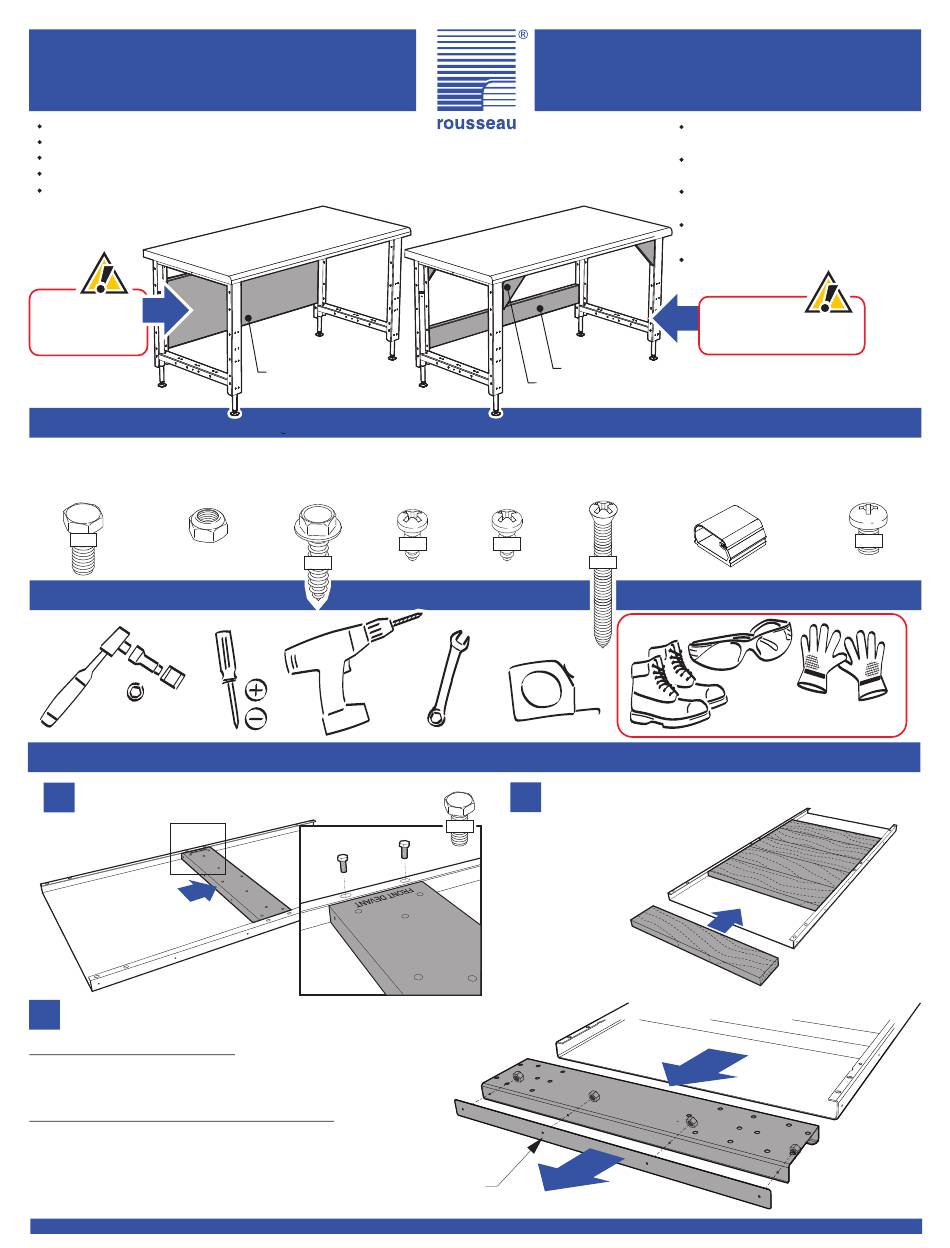

Adjustable Workstation
WS Line
All required hardware is included.
Please check the contents with your packing slip.
Read instructions carefully.
Save this document for future reference.
Two people are required for the assembly.
Available with all
types of tops.
Disponible pour tous
les types de dessus.
Hardware
Some illustrated hardware is only supplied with optional components.
5/16-18 bolt
5/16-18 nylon locknut
Boulon 5/16-18
Écrou nylon 5/16-18
3L120202
3S2003Z2
¾"
Tools Required
5/16"
3/8"
1/2"
9/16"
Steel Top - Set up
If the WS11 steel top reinforcer is required...
1
Si le renfort de dessus en acier WS11 est requis...
3
For WS12 stainless steel top.
Remove finishing sides of the steel cross bars at this step, if you want
to install side stops later in this guide.
Pour les dessus en acier inoxydable WS12.
Retirer les côtés de finition des traverses en acier à cette étape, si
vous souhaitez installer des rebords de côté plus loin dans ce guide.
rousseaumetal.com
1-800-463-4271
Assembly Guide
17'' stringer
Longeron de 17''
Certaines quincailleries illustrées sont seulement fournies avec les composantes optionnelles.
Tapping screw
Tapping screw
Vis taraudeuse
Vis taraudeuse
3D1618L2
3D5326T2
5/8"
1
''
1/4
Ø 3/16"
#2
Ø 1/4"
#3
4x
Remove finishing sides
Retirer les côtés de finition
Poste de travail ajustable
Guide d'assemblage
5'' stringer / longeron de 5''
2 pairs of WS28 corner gussets for legs
2 paires d'équerres de coin pour pattes WS28
Tapping screw
#10 wood screw
Vis à bois #10
Vis taraudeuse
3B1340B2
3D1316L2
3x
1/2"
3"
1/2"
Dessus en acier - Préparation
If required, insert the wood filler WS75.
2
Si requise, insérer la doublure de bois WS75 dans le
dessus.
¾"
Page 1/7
Ligne WS
Toute la quincaillerie requise est
incluse.
Veuillez vérifier le contenu avec
votre feuille de livraison.
Lisez attentivement les
instructions.
Conservez ces instructions pour
référence future.
Deux personnes sont requises
pour l'assemblage.
Not available with
WS10/12 steel top.
Pas disponible avec
dessus en acier WS10/12.
Quincaillerie
Self adhesive clip
M5 bolt
Attache autocollante
Boulon M5
71000200
5A120802
4x
18x
8mm
Outils requis
Cut-resistant gloves
Gants anti-coupure
W31-SE19B
7D000922
Advertisement
Related Manuals for Rousseau W31-SE19B
Summary of Contents for Rousseau W31-SE19B
- Page 1 Pour les dessus en acier inoxydable WS12. Retirer les côtés de finition des traverses en acier à cette étape, si vous souhaitez installer des rebords de côté plus loin dans ce guide. Remove finishing sides Retirer les côtés de finition rousseaumetal.com Page 1/7 W31-SE19B 1-800-463-4271 7D000922...
- Page 2 Steel Top - Set up... continued Dessus en acier - Préparation... suite Finally, insert and fasten the steel cross bars at each end of the top. Enfin, insérer et fixer les traverses en acier aux extrémités du dessus. WS11 steel top reinforcer & steel cross bars have ''FRONT DEVANT'' markings.
- Page 3 Lift System Système de levage Système manuel: Manuel system:Do not handle the system by the Il est conseillé de ne pas manipuler les cylindres hydraulic tubing. Improper handling may damage ou la pompe par les tuyaux hydrauliques. Une hydraulic tubing and cause leaking. manipulation incorrecte pourrait causer un bris de System requires a minimum load of 40lb per cylinder connections et par conséquent, causer une fuite.
- Page 4 Electric Lift System... continued Système de levage électrique... suite Brancher le contrôle avec boutons à l’un des Plug the control box with buttons at one of the boîtiers (celui dont la prise n’est pas fermée par un boxes (the one that’s not closed by a cap). bouchon).
- Page 5 Leg Cross Bar WS24 Traverse de patte WS24 Per cross bar. Par traverse. ¾" Steel Shelf WS50 Tablette en acier WS50 Per shelf " Par tablette 12" 12" The work station must be on its side 27" Le poste de travail doit être sur le côté Panneau de côté...
- Page 6 Back or Side Stop WS18 Rebord de dessus WS18 Align the bottom of the stop Aligner le bas du rebord with the underside of the top. avec le dessous du dessus. Use tapping screws to secure Utiliser des vis taraudeuses "...
- Page 7 Operating Electric Lift system reset procedure... continued Réinitialisation du système de levage électrique... suite Unplug power. Débrancher l’alimentation. Wait 5 seconds and plug M1 and M2 cables back into their respective ports on the boxes. Attender 5 secondes et rebrancher les fils M1 et M2 dans les boitiers.
