Drahtseilhalter, flach an der Wand.
Wire vægbslag fladt til væg.
Wire stativ platt mot vägg.

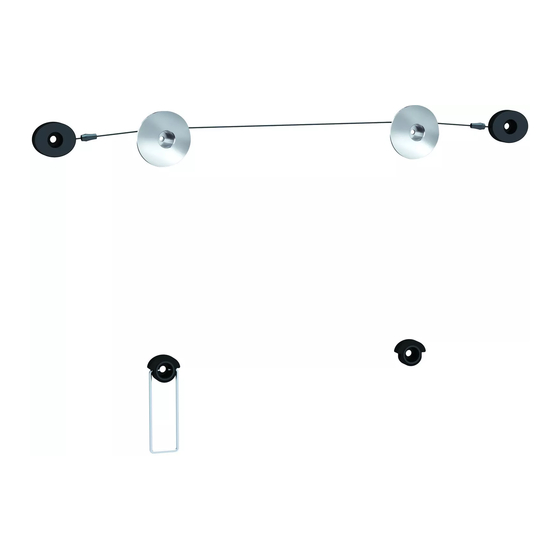

Wire wall mount flat to wall.
GM320
X-large
XL
32" - 60" TVs
Flat
1.5 cm
Deutsch Gebrauchsanleitung
Dansk
Brugervejledning
Svenska Användarhandbok
English User manual
Item no.: 200320
Lifetime Warranty Disclaimer:
The lifetime warranty on Grape mounts is limited to manufac-
turing defects and/or breakage under normal wear and tear.
The lifetime warranty covers the mount only and does not
cover any incidental or consequential damages.
Issued: July 2012
Advertisement
Table of Contents
Related Manuals for Grape GM320
Summary of Contents for Grape GM320
- Page 1 Svenska Användarhandbok English User manual Lifetime Warranty Disclaimer: The lifetime warranty on Grape mounts is limited to manufac- turing defects and/or breakage under normal wear and tear. The lifetime warranty covers the mount only and does not cover any incidental or consequential damages.
- Page 2 Sicherheitshinweise: • Bitte lesen Sie dieses Handbuch vollständig bevor Sie mit der Montage beginnen. Die Halterung ist ausschließlich für die Befestigung von Flachbildschirmen in der genannten Größe und Gewicht geeignet. Falsche Benutzung kann zu Schäden führen. • Stellen Sie sicher, dass die Montagefläche das Gesamtgewicht von Halter und Bildschirm sicher halten kann. •...
- Page 3 A: Wandplatte / Vægplade / Väggplatta / wall plate B: Adapterträger / Adapter beslag / Adapterkonsol / Adapter bracket C: Abstandshalter / Afstandsstykke / Distanser / Supporting spacer D: Abstandshalter /Afstandsstykke / Distanser / Supporting spacer...
- Page 4 DE: Befestigung an einer Mauer- oder Betonwand • DK: Monter på murstens- eller betonvæg SE: Montering på vägg av tegel eller betong • GB: Mount on brick or concrete wall DE: Benutzen Sie die Wandplatte (A) als Schablone um die Position der Bohrungen an der Wand festzulegen.
- Page 5 DE: Installieren Sie die Adapterhalterung • DK: Monter adapterbeslagene SE: Installera adapterkonsolerna • GB: Install the adapter brackets DE: Legen Sie den Fernseher auf der Bildfläche ab. Legen Sie eine Stoffunterlage darunter um Kratzer zu vermeiden. Platzieren Sie den Adapterträger und die Abstandshalter über die Befestigungsöffnungen des Fernsehgerätes.
- Page 6 2.1. DE: Für Fernseher mit flacher Rückseite • DK: Ved tv med plan bagplade SE: För TV-apparat med platt baksida • GB: For TV with flat back DE: Finden und benutzen Sie passende Schrauben. Die Schrauben sollten mindestens 3 komplette Umdrehungen machen können. Benutzen Sie Unterlegscheiben falls notwendig. DK: Find og brug de passende skruer.
- Page 7 2.2. DE: Für Fernseher mit einer Ausbuchtung auf der Rückseite um besseren Zugriff auf die Anschlüsse zu haben • DK: Ved tv med forsænket bagplade eller for bedre adgang til A/V tilslutninger • SE: För TV-apparat med inbuktande baksida eller för bättre tillträde till A/V-anslutningar • GB: For TV with recessed back or for better access to A/V connectors DE: Finden und benutzen Sie passende Schrauben.
- Page 8 DE: Hängen Sie den Fernseher mit montiertem Adapter an die Wandhalterung • DK: Hæng tv’et med det monterede adapterbeslag på vægpladerne • SE: Ta TV-apparaten med de monterade adapterkon- solerna till väggplattorna • GB: Hand the TV with the mounted adapter brackets on to the wall plates. DE: Heben Sie den TV mit montiertem Adapterträger zur Wandhalterung.
