Cámara Wi-Fi
Manual de instrucciones
V0.0/0318v

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CCTV-216 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Steren CCTV-216

Summary of Contents for Steren CCTV-216

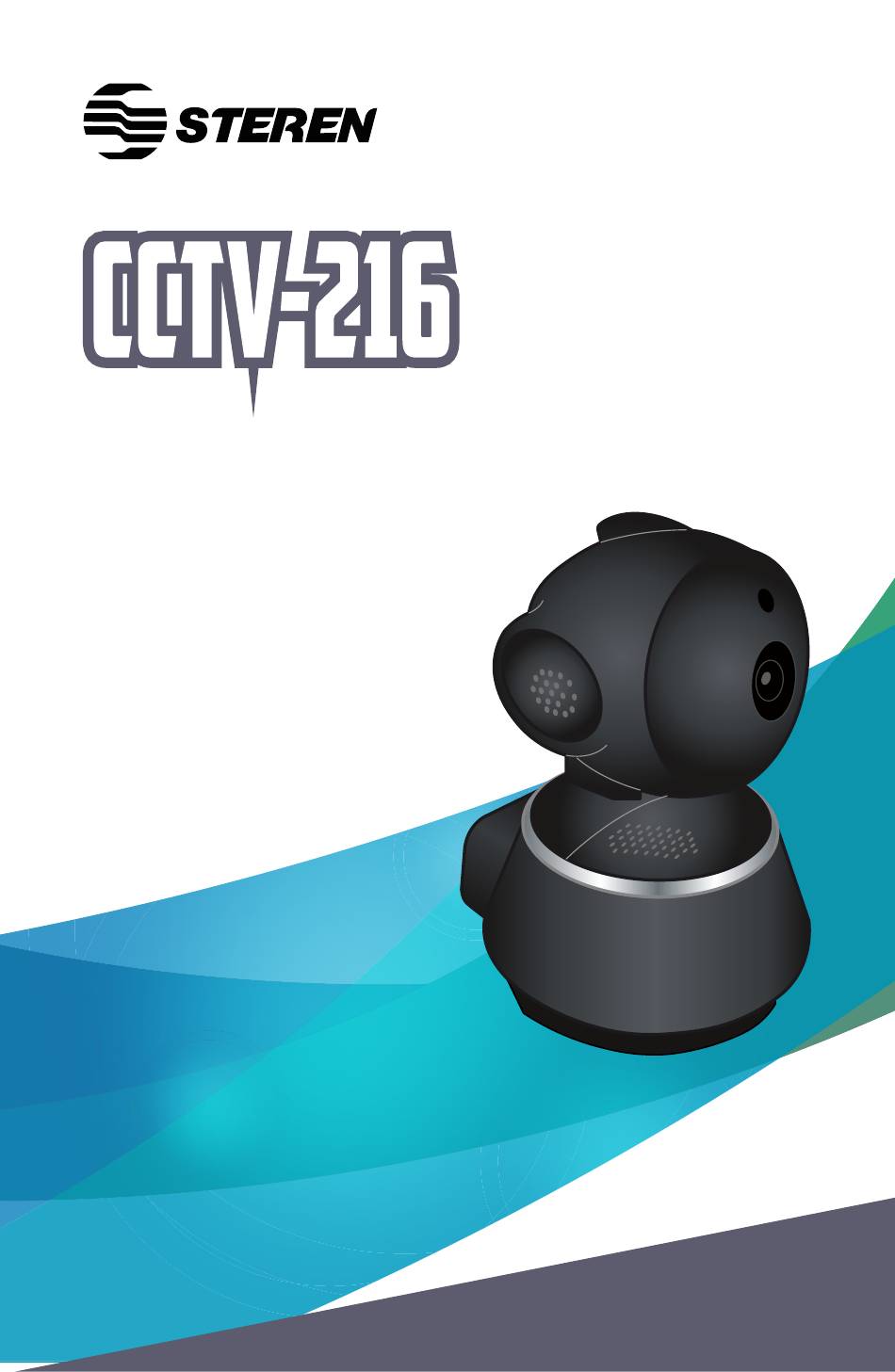

  • Page 1 Cámara Wi-Fi Manual de instrucciones V0.0/0318v...
  • Page 2 La información presentada sirve únicamente como referencia sobre el producto. Consulte nuestra página web www.steren.com para obtener la versión más reciente de este manual. PRECAUCIONES Los niños deben supervisarse para asegurar que no empleen el aparato como juguete.

  • Page 3: Table Of Contents

    ÍNDICE PARTES...............4 PREPARATIVOS............5 Conecte la cámara..........5 Reinicie la cámara...........5 Descargue la app ...........6 MODO DE USO............7 Paso 1: Conexión directa (Access point).....7 Paso 2: Conexión Wi-Fi .........7 CONFIGURACIÓN............8 Conexión directa (Access point)......8 Conexión Wi-Fi............11 MONITOREO.............14 CONFIGURACIÓN DE ALERTAS......16 VISUALIZACIÓN DE ARCHIVOS......17 CONFIGURACIÓN GENERAL........18 INSTALACIÓN............19...

  • Page 4: Partes

    PARTES 1. Sensor de iluminación 2. Lente 3. Altavoz 4. Ranura para tarjeta micro SD 5. Entrada de alimenta- ción micro USB 6. Botón de reinicio (Reset)

  • Page 5: Preparativos

    PREPARATIVOS Inserte una tarjeta de memoria micro SD. Conecte la cámara Conecte el cable de alimenta- ción a la cámara y el converti- dor a un contacto eléctrico. La cámara comenzará a grabar automáticamente en cuanto se conecte a la energía eléctrica Reinicie la cámara Para asegurar la correcta configuración de la cámara, se recomienda reiniciarla.

  • Page 6: Descargue La App

    . Descargue la aplicación V380s desde la tienda correspondiente al sistema operativo de su dispositivo móvil Esta aplicación no es propiedad de Steren; la empresa no se hace responsable por su funcionamiento ni actualizaciones.

  • Page 7: Modo De Uso

    MODO DE USO Para poder controlar y monitorear desde cualquier lugar, es necesario tener conexión a internet en la cámara y en el dispositivo móvil. Sólo debe realizar estos pasos para que la conexión esté completa. Paso 1: Conexión directa (Access point) La cámara genera su propia red para conectarse con el dispositivo y permite monitorearla de forma local, es decir, en un entorno cercano.

  • Page 8: Configuración

    CONFIGURACIÓN Conexión directa (Access point) 1. En el dispositivo móvil ingrese a las opciones de configuración Wi-Fi. Busque y seleccione la red cuyo nombre está conformado por el prefijo “MV” y el número de identificación de la cámara. Ejemplo: MV30802803 2.
  • Page 9 3. Seleccione Añadir 4. Identifique en la etique- dispositivo de red. ta que viene pegada en la base de la cámara los datos de identificación. Introduzca el número de iden- tificación (ID). También puede escanear el código QR Deje este campo vacío...
  • Page 10 5. Seleccione Añadir a la lista. En la lista de dispositivos encontrados, aparecerá la cámara en línea, y podrá monitorearla de forma local. Si desea saber cómo configurarla para controlarla de forma remota, diríjase a la siguiente sección de este instructivo (Conexión Wi-Fi).

  • Page 11: Conexión Wi-Fi

    Conexión Wi-Fi 2. Elija Configuración 1. Una vez realizado el de red. procedimiento de conexión directa entre el móvil y la cámara, ingrese a la opción Ajustes.
  • Page 12 3. Cambie el modo de 4. Seleccione la red a la conexión. cual desea conectarse. Ingrese la contraseña.
  • Page 13 5. Presione Guardar. Espere hasta que se establezca la conexión. La cámara emitirá un par de mensajes de voz. Cuando emita el siguiente mensaje, significa que se ha conectado correcta- mente.

  • Page 14: Monitoreo

    MONITOREO Cuando la cámara esté en línea, podrá configurarla y empezar controlarla desde el dispositivo móvil. Añadir dispositivos Visualización y grabación en Historial de tiempo real alertas Modificar nombre y contraseña Eliminar dispositivo Ajustes Gestión de Principal usuarios y funciones Reproducción Sin función...
  • Page 15 En la pantalla principal presione ► para visualizar en tiempo real. En caso de que aparezca una advertencia de seguridad, se recomienda crear una contraseña para la cámara. Activar/desac- tivar sonido Controles de movimiento Tomar una Sin función fotografía Grabar Girar la imagen Activar/desactivar horizontalmente...

  • Page 16: Configuración De Alertas

    CONFIGURACIÓN DE ALERTAS 2. Seleccione Ajuste de 1. Ingrese al submenú Alarma. 3. Active las opciones de su preferencia y presione Guardar para guardar los cambios. Activar/desactivar alerta Personalizar zona de activa- ción de la alarma Sonido de alarma en la cámara Idioma de los mensajes de voz...

  • Page 17: Visualización De Archivos

    VISUALIZACIÓN DE ARCHIVOS Para ver las fotografías tomadas desde la aplicación, diríjase al submenú (Más funciones) e ingrese a la opción Álbum. Estos archivos están almacenanados en el dispositivo móvil. Si desea ver los archivos de la tarjeta micro SD, debe extraerla para visualizarlos en una PC.

  • Page 18: Configuración General

    CONFIGURACIÓN GENERAL Ingrese al submenú para editar preferencias generales en la cámara. Información del modo de conexión establecido Opciones de grabación Fecha y hora* Configuración de alertas Configuración de IP Información de la aplicación * Asegúrese de tener configuradas correctamente la fecha, la hora y la zona horaria para que la grabación y el monitoreo funcionen adecuadamente...

  • Page 19: Instalación

    INSTALACIÓN Elija una superficie sólida y estable para instalar la cámara. Tome en cuenta el largo del cable de alimentación al hacer la instalación...
  • Page 20 ESPECIFICACIONES Alimentación: 5 V - - - 1,6 A Iluminación mínima: 0,5 lux Compresión de video: H.264 720 p Protocolo: TCP/IP, HTTP, UDP, SMTP, DHCP, PPPoE, DDNS, UPnP Red inalámbrica: 802.11b/g/n Capacidad máxima de tarjeta micro SD: 64 GB Convertidor CA/CC Alimentación: 100 - 240 V~ 50 - 60 Hz 0,3 A Salida: 5 V - - - 1,6 A Las especificaciones pueden cambiar sin previo...
  • Page 21 1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V. 2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
  • Page 22 Wi-Fi camera User Manual V0.0/0318v...
  • Page 23 Before to use the product, please read carefully this manual to avoid any malfunction. The info in this manual is shown as reference. Consult our website www.steren.com to obtain the current version of this manual. CAUTIONS The children should be supervised to ensure that don’t use it like a toy.
  • Page 24 INDEX PARTS...............25 BEFORE TO USE.............26 Connect the camera..........26 Restart the camera..........26 App download............27 HOW TO USE............28 Step 1: Direct connection (Access point)...28 Step 2: Wi-Fi connection ........28 CONFIGURATION.............29 Direct connection (Access point)......29 Wi-Fi connection...........32 MONITORING............35 ALERT SETTINGS...........37 FILE PREVIEW............38 GENERAL SETTINGS..........39 INSTALLATION............40...
  • Page 25 PARTS 1. Night vision sensor 2. Lens 3. Speaker 4. Micro SD slot 5. Micro USB power input 6. Reset button...
  • Page 26 BEFORE TO USE Insert a micro SD card memory. Connect the camera Connect the power cable to the camera and the converter to an outlet. The camera will start to record automatically when is connected to an outlet Restart the camera To ensure the correct camera settings, we recommend to restart it.
  • Page 27 App download To manage and monitor the camera function, you must install the app. Download the V380s app from your app store. This app is not a property of Steren; the company is not responsible by their function or updates.
  • Page 28 HOW TO USE To control and monitor remotely, is necessary to have internet connection in the camera and the mobile device. You must follow this steps to complete the connection. Step 1: Direct connection (Access point) The camera generates their own network to connect with the device and allow local monitoring.
  • Page 29 CONFIGURATION Direct connection (Access point) 1. In the mobile device enter to WiFi settings op- tions. Search and select the network with the prefix “MV” and the ID number of the camera. Example: MV30802803 2. Open the app. Select + The displayed images corresponding to an Android 5.0 device and the V380s app (5.9).
  • Page 30 3. Select Add network 4. Identify the label in the camera base with the device. data ID or QR. Enter the ID number or scan the QR code Leave this field empty...
  • Page 31 5. Select Add to the list. In the founded device list, will appear the camera online and you can monitor in local way. If you want to know how to set the remote view, refer to Wi-Fi connection section of this manual. Press to preview We recommend to set a password...
  • Page 32 Wi-Fi connection 2. Choose Network 1. Once finished the direct settings. connection process, enter to Settings option.
  • Page 33 3. Change the connection 4. Select the network mode. what you want to connect. Enter the password.
  • Page 34 5. Press Save. Wait until the connection is established. The camera will emit a pair of voice messages. When you listen the next message, that means that the the connection is right.
  • Page 35 MONITORING When the camera is online, you can configure it and control it from your mobile device. Add devices Visualizing and monitoring in Alert real time history Modify name and password Delete device Settings Users and Main functions screen manage Playback Without function...
  • Page 36 In the main screen press ► to watch in real time. If a warning appears in the screen, it is recommendable to create a password. Mute Move controls Picture Without function Recording Flip image microphone on/off (horizontal)
  • Page 37 ALERT SETTINGS 2. Select Alert settings. 1. Enter to submenu 3. Activate the options that you prefer and press Save. Alert on/off Personalize the area detection mode settings Alert tone Message voice languages...
  • Page 38 FILE PREVIEW To display stored photos from the app, enter to sub- menu (more functions) and choose the Album option. This files are stored in the mobile device. If you want to watch the files stored in the micro SD card you must to take out the memory to can watch it in a PC...
  • Page 39 GENERAL SETTINGS Enter to submenu to edit the general preferences of the camera Connection mode info Recording options Date and hour* Alarm settings IP settings App info * Ensure that have configured the date, hour and time zone to the recording and the monitoring works correctly...
  • Page 40 INSTALLATION Choose a solid and stable surface to install the camera. Have in mind the power cord length before installation...
  • Page 41 SPECIFICATIONS Input: 5 V - - - 1.6 A Minimum light: 0.5 lux Video compression: H.264 720 p Protocol: TCP/IP, HTTP, UDP, SMTP, DHCP, PPPoE, DDNS, UPnP Wireless network: 802.11b/g/n Maximum micro SD card capacity: 64 GB AC/DC power converter Input: 100 - 240 V~ 50-60 Hz 0.3 A Output: 5 V - - - 1.6 A Specifications may change without previous...
  • Page 43 Product: Wi-Fi camera Number part: CCTV-216 Brand: Steren This Steren product is warranted under normal usage against defects in workmanship and materials to the original purchaser for one year from the date of purchase. CONDITIONS 1. This warranty card with all the required information, invoice or purchase ticket, product box or package, and product, must be presented when warranty service is required.
