SED flowcontrol 024.63 Series Operating Instructions page 2

operating instructions position indicator type 024.63...
3.) Technische Daten
Schaltertyp
mech. Lebensdauer
elekt. Lebensdauer
Schaltabteilung (VDE)
Schutzart
Umgebungstemperatur
Option: Goldkontakt, andere Schaltleistungen, Induktive Sensoren;
Versorgungsspannung: 5-30 VDC
Stromaufnahme: 12mA/DC ± 15%
Die Zuordnung der Stellungsanzeige zu den Ventiltypen geht aus der Preisliste hervor!

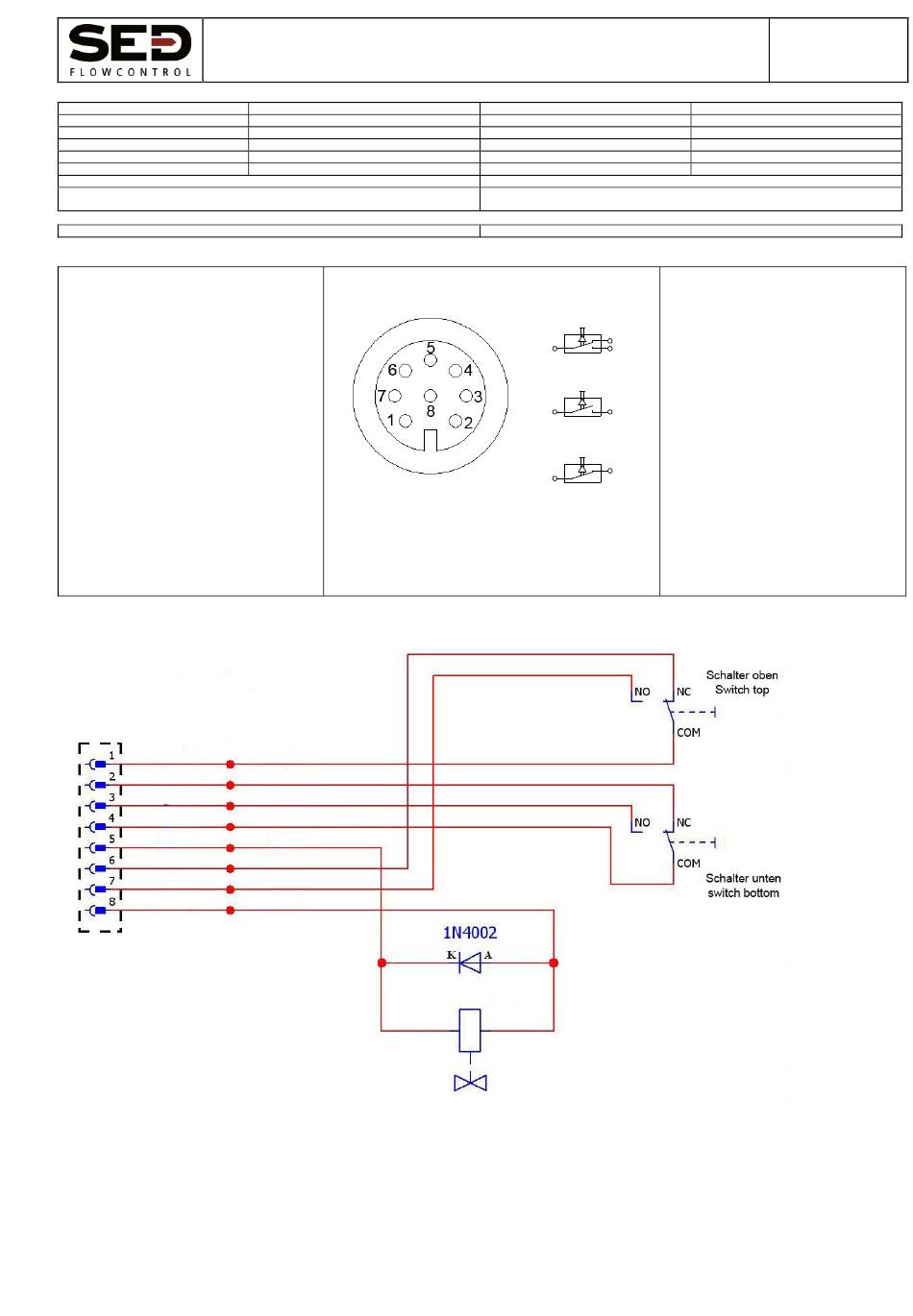

4.) Funktionsbeschreibung
Stecker Schalter Funktion
1 = weiß schwarz Schalter oben (COM)
2 = braun blau Schalter unten (NC)
3 = grün braun Schalter unten (NO)
4 = gelb schwarz Schalter unten (COM)
6 = rosa blau Schalter oben (NC)
7 = blau braun Schalter oben (NO)
5 = grau nicht belegt
8 = rot nicht belegt
Bei integriertem Magnetventil:
5 = grau Magnetventil, + 24V DC +/-10%
8 = rot Magnetventil, GND 24V DC +/-10%
P=2W
Hinweis: Das Magnetventil (PIN5 + PIN8) ist
intern elektrisch mit Schutzbeschaltung
verdrahtet!
Wechsler = Umschaltkontakt
Schließer = Arbeitskontakt
Öffner = Ruhekontakt
Betriebsanleitung Positionsanzeiger Typ 024.63...
Änderungen vorbehalten - subject alteration
Mikroschalter
10 000 000
je nach Belastung
250 V ~ 10 A
IP 65
- 10° C bis + 50° C
5-26 VAC/50-60 Hz
9mA/AC ± 20%
Ansicht auf den Stecker
view to the connector
3.) Technical Data
type
mec. live time
elect. live time
Version (VDE)
protection class
temperature
Option: gold plate, other switch version, inductive switches;
supply voltage: 5-30 VDC
current consumption: 12mA/DC ± 15%
Type code, in connection with the valve type, please see in the price list!
Wechsler S.P.D.T.
NC
COM NO
Schließer S.P.S.T.-NO
COM NO
S.P.S.T.-NC
Öffner
NC
COM
BA 03 0007
Rev. g Seite 2 von 3
05.02.13 – MA/PJ
BA/BA03_0007_024_63...doc
micro switch
10 000 000
like straining
250 V ~ 10 A
IP 65
- 10 DEG C to + 50 DEG C
5-26 VAC/50-60Hz
9mA/AC ± 20%
4.)Function description
Pin switch function
1 = white black switch top (COM)
2 = brown blue switch bottom (NC)
3 = green brown switch bottom (NO)
4 = yellow black switch bottom (NO)
6 = pink blue switch top (NC)
7 = blue brown switch top (NO)
5 = grey no function
8 = red no function
with integrated pilot valve
5 = grey Pilot valve, + 24V DC +/-10%
8 = rot Pilot valve,GND 24V DC +/-10%
P=2W
Note: The pilot valve (PIN5 + PIN8) has a
internally protection circuit!
S.P.D.T. = Single Pole Double Throw
S.P.S.T.-NO = Single Pole Single Throw
Normally Open
S.P.S.T.-NC = Single Pole Single Throw
Normally Closed
