Panlux SL8001 Series Quick Start Manual

NÁVOD NA POUŽITÍ
MODEL:
SL8001/B
SL8001/C
Před použitím tohoto výrobku si prosím přečtěte návod a postupujte podle bezpečnostních instrukcí.
Instalaci svěřte kvalifikované osobě nebo firmě.
Děkujeme, že jste si vybrali výrobek firmy PANLUX s.r.o.
Technické údaje
Napájení: 230V~50Hz
Pojistka: 12,5A 250V T, vyměnitelná
Příkon v klidovém stavu: <0,9W
Proud: max. 12,5A
Příkon spínaný: max. 1500W (žárovka)
max. 600W (zářivka)
Třída ochrany: II.
Krytí IP: IP44
Nastavení času: 4min (±1min) až 8hod (±30min),
nastavitelných (TIME), logaritmická
stupnice
Nastavení světla: 5-200lx, nastavitelných manuálně
(LUX) nebo automaticky (AUTO),
logaritmická stupnice
Svorkovnice: 4x1,5mm²
Provozní teplota: -5°C~50°C
Umístění: interiéry, exteriéry
Rozměry: 70x34x100mm
Hmotnost: 108g
Materiál: plast PC
Princip činnosti senzoru
Soumrakový senzor analyzuje úroveň intenzity osvětlení ve svém okolí. Pokud úroveň klesne pod nastavenou hodnotu,
senzor sepne výstupní kontakt (zešeří se - světlo se rozsvítí), který je sepnut, dokud se úroveň světla opět nezvýší nad
nastavenou hodnotu a poté senzor vypne (rozední se - světlo zhasne), nebo je případně splněna jiná podmínka (dle MODU).
Nastavení času (zpoždění vypnutí) – TIME (4min (±1min) až 8hod (±30 min))
Pouze pro MODE 2 a 3.
Nastavení soumraku (úroveň intenzity osvětlení) – (5-200lx)
Manuální (regulátorem LUX) nebo automatické (AUTO - senzor automaticky nastaví momentální úroveň luxů v okolí),
viz obr. 3.
Pro co nejlepší citlivost senzoru doporučujeme nastavovat <100lx.
MODE (viz obr. 1)
Výchozím nastavením senzoru je MODE 1 s manuálním nastavením luxů (LUX).
Mezi MODY lze přepínat pomocí tlačítka SHIFT BUTTON (viz obr. 3).
Uvedené údaje jsou orientační, mohou se lišit podle polohy a montážní výšky.
Pozice označena - nebo  odpovídá minimu a pozice označená
Při mechanickém poškození nebo neodborné manipulaci nemůže být uznána záruka.

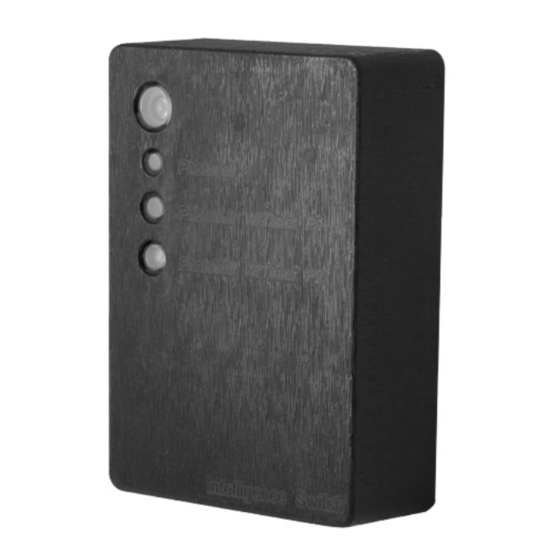

SL8001
Soumrakový senzor
Upozornění
Před použitím výrobek zkontrolujte, je-li jakákoliv část poškozena,
nepoužívejte jej.
Před každou manipulací se ujistěte, že je elektrický přívod odpojen.
V případě poruchy zařízení neopravujte ani nerozebírejte.
Vlivem rušení elektromagnetického pole, při malém teplotním rozdílu
pohybujícího se tělesa a okolí, oslnění (např. silným světelným zdrojem)
může docházet k nesprávné funkci výrobku.
Při výpadku proudu nebo odpojení od elektrické energie se sensor
automaticky nastaví do MODU 1.
Při použití zemnícího bodu pro svítidla I. třídy musí být světelná
soustava řádné uzemněna dle platných norem.
Nedodržení jakékoliv instrukce uvedené v návodu může způsobit
újmu na zdraví i majetku.
nebo odpovídá maximu.
+
NÁVOD NA POUŽITIE
MODEL:
SL8001/B
SL8001/C
Pred použitím tohto výrobku si prosím prečítajte návod na použitie a postupujte podľa bezpečnostných
inštrukcií. Inštaláciu zverte kvalifikovanej osobe, alebo firme.
Ďakujeme, že ste si vybrali výrobok firmy PANLUX SK s.r.o.
Technické údaje
Napájanie: 230V~50Hz
Poistka: 12,5A 250V T, výmeniteľná
Príkon v kľudovom stave: <0,9W
Prúd: max. 12,5A
Príkon spínaný: max. 1500W (žiarovka)
max. 600W (žiarivka)
Trieda ochrany: II.
Krytie IP: IP44
Nastavenie času: 4min (±1min) až 8hod (±30min),
nastaviteľných (TIME)
logaritmická stupnica
Nastavení svetla: 5-200lx, nastaviteľných manuálne
(LUX) alebo automaticky (AUTO),
logaritmická stupnica
Svorkovnica: 4x1,5mm²
Prevádzková teplota: -5°C~50°C
Umiestnenie: interiéry, exteriéry
Rozmery: 70x34x100mm
Váha: 108g
Materiál: plast PC
Princíp činnosti senzora
Súmrakový senzor analyzuje úroveň intenzity osvetlenia vo svojom okolí. Keď úroveň osvetlenia klesne pod nastavenú
hodnotu senzor zopne el. obvod (je súmrak = svietidlo sa rozsvieti). Elektrický obvod je zopnutý pokiaľ sa úroveň svetla opäť
nezvýši nad nastavenú hodnotu (je ráno = svietidlo zhasne), poprípade el. obvod zopne podľa nastavenia podmienok MODE.
Nastavenie času (oneskorenia vypnutia) – TIME (4min (±1min) až 8hod (±30 min))
Iba pre MODE 2 a 3.
Nastavenie súmraku (úroveň intenzity osvetlenia) – (5-200lx)
Manuálne (regulátorom LUX) alebo automatické (AUTO - senzor automaticky nastaví momentálnu úroveň luxov vo svojom
okolí), viď obr. 3.
Pre čo najlepšiu citlivosť senzora doporučujeme nastavovať <100lx.
MODE (viď obr. 1)
Primárnym nastavením senzora je MODE 1 s manuálnym nastavením luxov (LUX).
Medzi MODE je možné prepínať pomocou tlačidla SHIFT BUTTON (viď obr.3).
Uvedené údaje sú orientačné, môžu sa líšiť podľa polohy a montážnej výšky.
Pozícia označená - alebo  zodpovedá minimu a pozícia označená
Pri mechanickom poškodení alebo neodbornej manipulácii nemôže byť uznaná záruka.
Všechna práva vyhrazena.
SL8001
Súmrakový senzor
Upozornění
Pred použitím výrobok skontrolujte, ak je akákoľvek jeho časť
poškodená, nepoužívajte ho.
Pred manipuláciou sa uistite, že el. obvod je rozpojený.
V prípade poruchy zariadenia neopravujte ani nerozoberajte.
Vplyvom rušenia elektromagnetického poľa, pri malom teplotnom
rozdiely pohybujúceho sa telesa a okolia, oslnení (napr. silným
svetelným zdrojom) môže dochádzať k nesprávnej funkcii výrobku.
Pri výpadku dodávky el. energie sa senzor automaticky nastaví do
MOD 1.
Pri použití uzemňovacieho bodu pre svietidlá I. triedy musí byť svetelná
sústava riadne uzemnená podľa platných noriem.
Nedodržanie akejkoľvek inštrukcie uvedenej v návode môže spôsobiť
ujmu na zdraví a majetku.
alebo zodpovedá maximu.
+
Technické údaje se mohou změnit bez předchozího upozornění. UM_SL8001_110629
